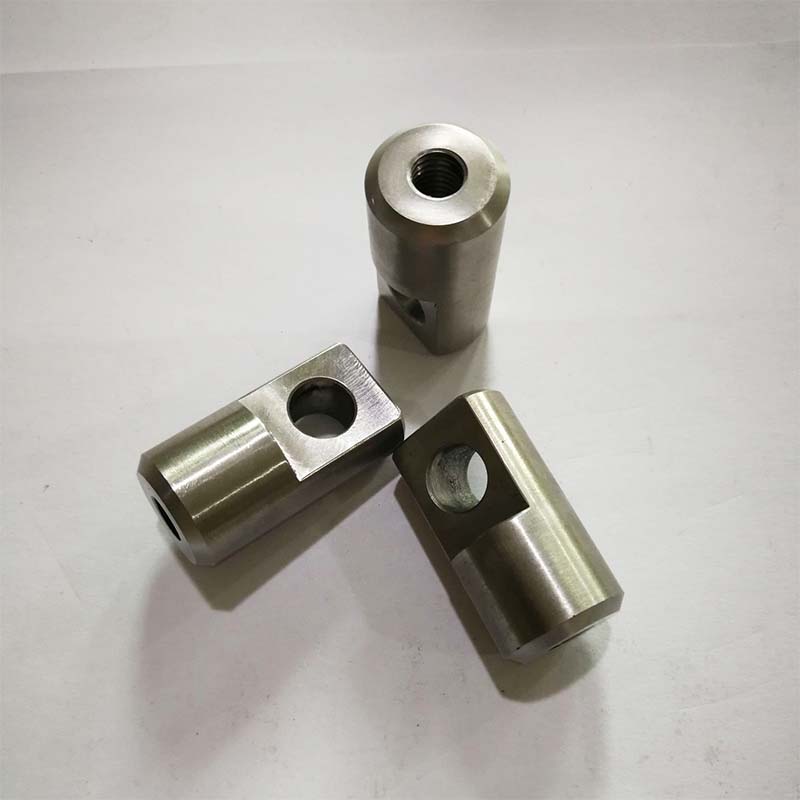

Złącze typu Clevis I

Złącza widełkowe typu I wykonane są z mocnych materiałów takich jak stal nierdzewna, stal węglowa czy stop tytanu. Dobrze wytrzymują duże obciążenia i nie są podatne na zużycie, nawet gdy części samochodowe znajdują się pod dużym ciśnieniem. Xiaoguo®, chiński producent elementów złącznych, posiada bogate doświadczenie w produkcji elementów złącznych oraz kompleksowy program szkoleń pracowników, aby zapewnić klientom profesjonalną obsługę.

Wyślij zapytanie

Opis produktu

Złącza typu Clevis I produkowane są z hartowanej stali nierdzewnej, stali węglowej lub stopów tytanu. Materiały te są mocne i odporne na zginanie i odkształcenia. Stal nierdzewna jest odporna na korozję i jest powszechnie stosowana w środowiskach wilgotnych lub podatnych na rdzę. Stal węglowa to niedrogi materiał, który jest również trwały. W przemyśle lotniczym zazwyczaj wybiera się stop tytanu ze względu na jego lekkie właściwości. Chociaż ten materiał jest lekki, jego inne właściwości nie ulegają zmniejszeniu, a jego wytrzymałość nie spadnie nawet w przypadku zmniejszenia całkowitej masy.

Powierzchnie tych kołków są poddawane obróbce cieplnej w celu zwiększenia ich twardości. Dzięki temu nie powstają w nich małe wgniecenia lub wgłębienia podczas przenoszenia ciężkich ładunków. Wybór odpowiedniego materiału ma znaczenie, równoważy wytrzymałość sworznia, odporność na zużycie i skuteczność w różnych środowiskach.

Scenariusz zastosowania

Złącza typu Clevis I są często stosowane w zawieszeniach samochodów, ramionach robotów i maszynach fabrycznych. Umożliwiają płynne obracanie się lub obracanie części. Znajdziesz je jako punkty obrotowe w przenośnikach taśmowych, cylindrach hydraulicznych i przyrządach montażowych. Pomagają utrzymać wszystko we właściwym położeniu.

W samolotach utrzymują na miejscu powierzchnie sterowe i części podwozia. Wykorzystują je również urządzenia medyczne, na przykład sprzęt do obrazowania z regulowanymi przegubami, które muszą być precyzyjne. Zasadniczo może je zastosować każda branża, która potrzebuje części zapewniających płynne poruszanie się, kontrolowany ruch i mniejsze tarcieszpilki.

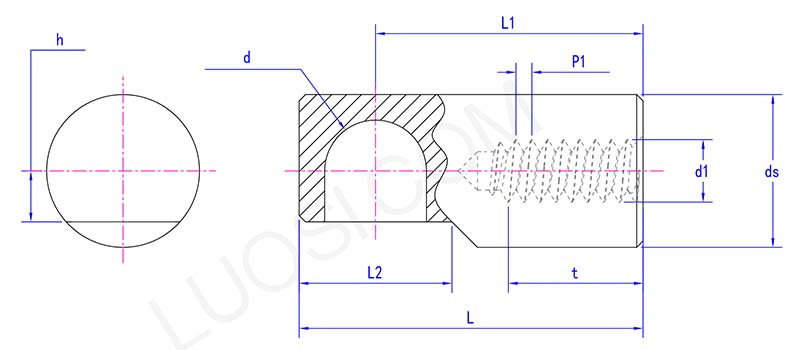

Clevis I type connector parameter

pon	Φ8	Φ10	Φ12
dmaks	8.058	10.058	12.07
dmin	8	10	12
ds	12	14.5	17.5
D1	M5	M6	M8
h	4	5	6
L	27	32.8	38
L1	21	25	29
t	10	12	14
L2	12	14.5	17.5
P1	0.8	1	1

Dostosowane do konkretnych zastosowań przemysłowych

Złącze typu Clevis I można dostosować do potrzeb. Zmień szerokość, rozmiar kulki, długość wału lub gwinty dla takich rzeczy, jak maszyny, samochody lub małe narzędzia. Przykład: W ramionach robotów często stosuje się smukłe sworznie z kulistymi końcówkami i polerowanymi wykończeniami, aby zmniejszyć tarcie w stawach.

Możesz także dodać obróbkę, na przykład obróbkę cieplną lub powlekanie materiałami takimi jak teflon, aby uczynić je twardszymi lub odpornymi na chemikalia. Zamawiając, po prostu powiedz im, jaką wagę udźwignie, gdzie będzie używany (np. Na zewnątrz lub w miejscach zatłuszczonych) i dokładne wymiary. W ten sposób zbudują szpilki, które faktycznie będą działać w Twoim projekcie.

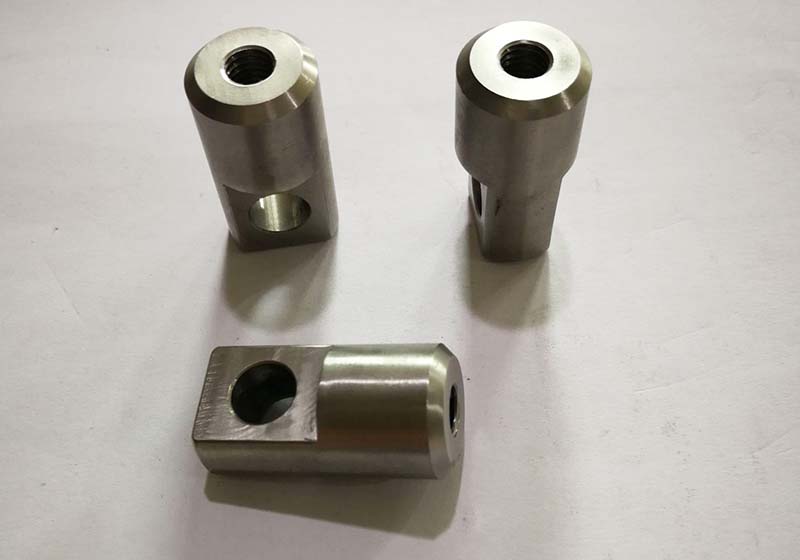

Clevis I type connector
