W porównaniu z nakrętkami spawalniymi, niezawodne nakrętki do obrony nie powodują zniekształceń ciepła, nie zmieniają struktury metalu, powłoków uszkodzeń lub nie tworzą ryzyka oparów. Są szybsze w instalacji i często są silniejsze, gdy są używane na cienkich arkuszach.
W porównaniu z nakrętkami lub nakrętkami PEM, nasza orzechy tworzą mocniejsze, bardziej trwałe połączenie, które lepiej wytrzymuje wibracje. Nie potrzebują tych skomplikowanych części klatki ani zależą od napięcia wiosennego do pracy.
I w przeciwieństwie do nakrętek rivet, nie potrzebujesz dostępu do tylnej strony, aby zainstalować niezawodną nakrętkę. Zwykle mają większą siłę przed wypychaniem i siedzą niżej z boku, w którym są instalowane.
Niezawodne szaleństwa oferują dużą wartość: są szybkie w użyciu, silne, niezawodne, oszczędzają pieniądze, dają więcej opcji projektowych i są lepsze dla środowiska. Są kluczową częścią nowoczesnej pracy blachy.
Co będzie dalej? Sprawiając, że pracują z super mocnymi stalami i lżejszymi stopami, łącząc je z inteligentnymi systemami instalacji, które sprawdzają jakość w miarę upływu czasu, tworząc mniejsze dla elektroniki i używając bardziej wyspecjalizowanych powłok. Nakręga będzie nadal ważnym, rozwijającym się rozwiązaniem do tworzenia silnych, wydajnych zespołów na całym świecie.

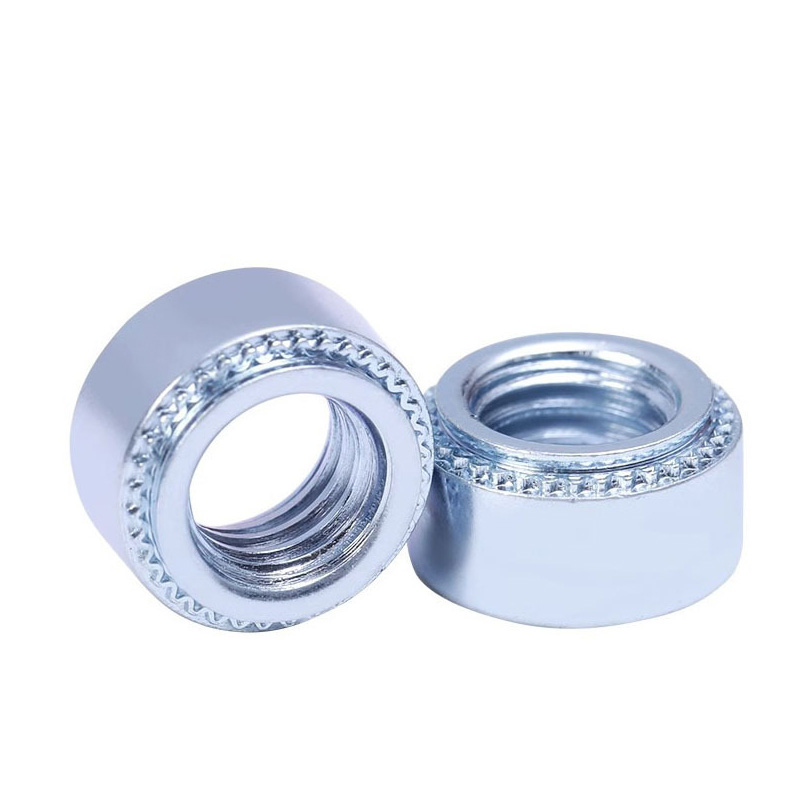

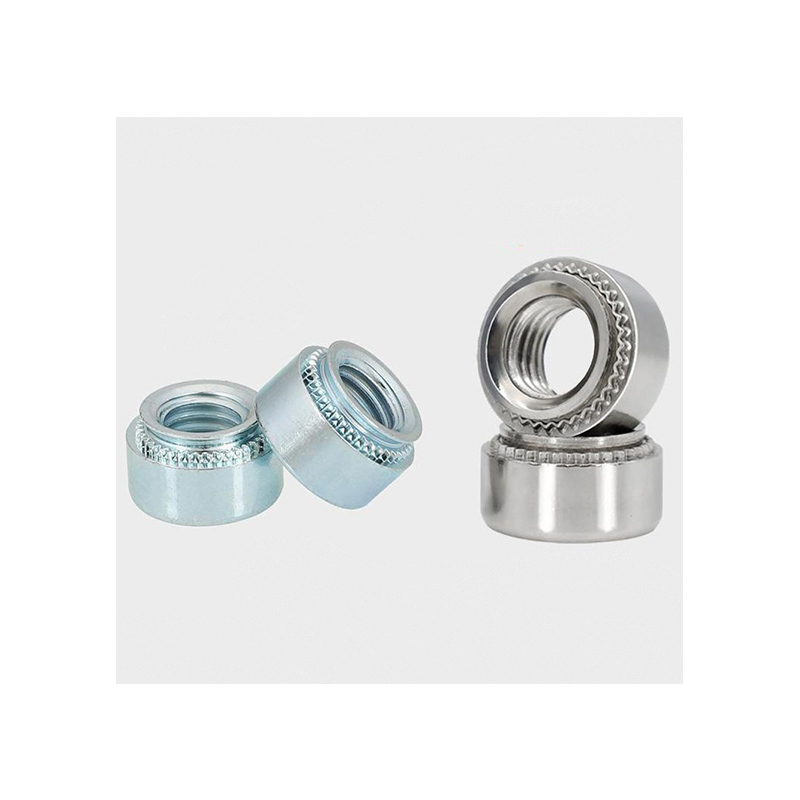

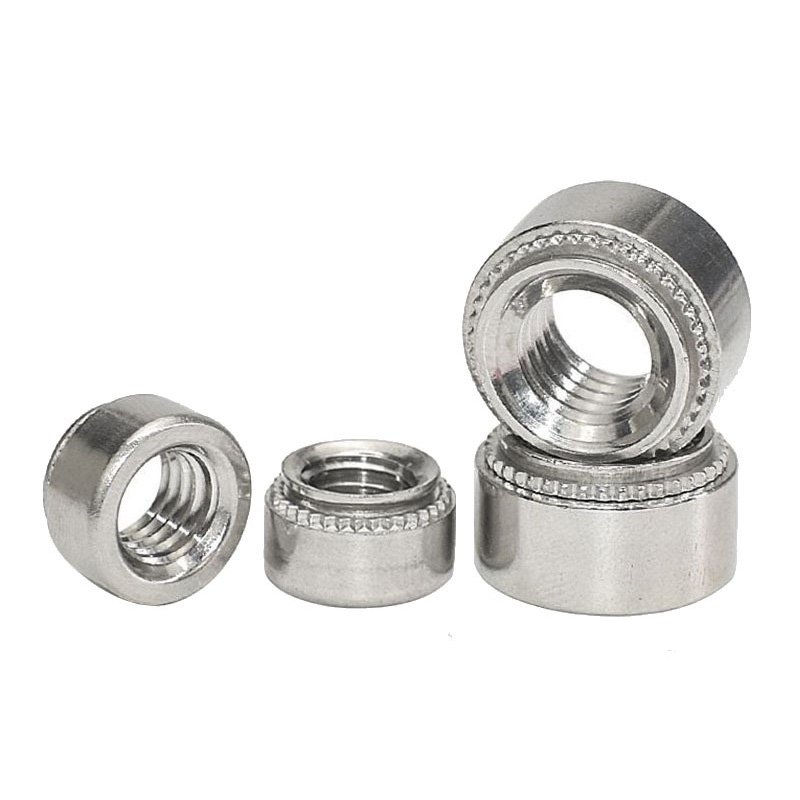

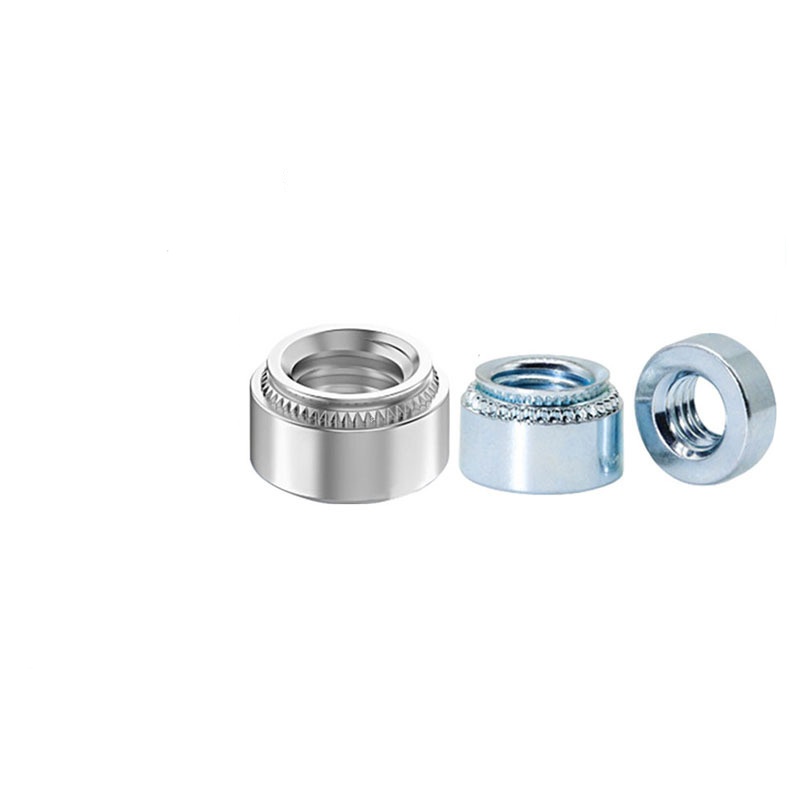

Niezawodne nakrętki, które po zainstalowaniu pozostaje na miejscu, z już wbudowaną częścią nakrętki. Jego podstawa ma niewielkie grzbiety lub knelle. Po włożeniu go wysokie ciśnienie powoduje, że blachy otaczają go w grzbietach. To tworzy silny mechaniczny zamek, który powstaje przeciwko wibracji. Ten proces tworzenia zimna oznacza, że nie potrzebujesz spawania ani kleju.

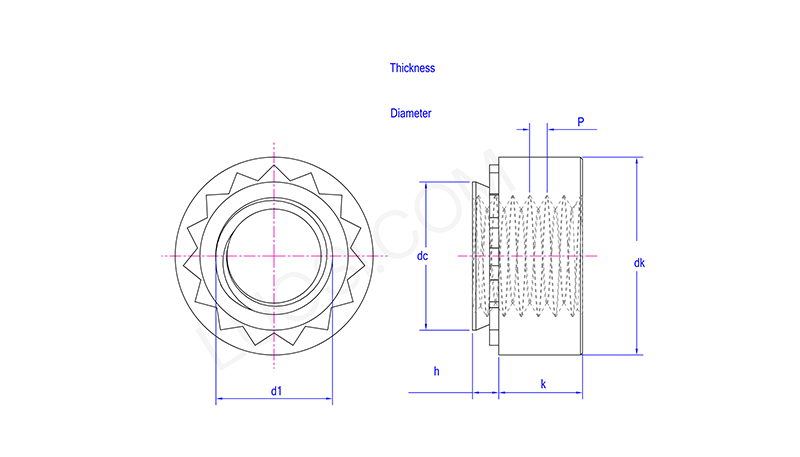

Mon | M2,5-2 | M3-0 | M3-1 | M3-2 | M3,5-0 | M3,5-1 | M3,5-2 | M4-0 | M4-1 | M4-2 | M5-0 |
P | 0.45 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | 0.7 | 0.7 | 0.7 | 0.8 |
DC Max | 4.2 | 4.2 | 4.2 | 4.2 | 4.73 | 4.73 | 4.73 | 5.38 | 5.38 | 5.38 | 6.33 |
DK min | 6.05 | 6.05 | 6.05 | 6.05 | 6.85 | 6.85 | 6.85 | 7.65 | 7.65 | 7.65 | 8.45 |
DK Max | 6.55 | 6.55 | 6.55 | 6.55 | 7.35 | 7.35 | 7.35 | 8.15 | 8.15 | 8.15 | 8.95 |
K min | 1.25 | 1.25 | 1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
1.75 |
1.75 |
1.75 |
1.75 |
K Max | 1.75 |
1.75 |
1.75 |
1.75 |
1.75 |
1.75 |
1.75 |
2.25 |
2.25 |
2.25 |
2.25 |
H CODER | 2 | 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | 0 |
H Max | 1.38 | 0.77 | 0.97 | 1.38 | 0.77 | 0.97 | 1.38 | 0.77 | 0.97 | 1.38 | 0.77 |
Grubość płyty montażowej min |
1.4 | 0.8 | 1 | 1.4 | 0.8 | 1 | 1.4 | 0.8 | 1 | 1.4 | 0.8 |
Średnica otworów montażowych min |
4.22 |
4.22 |
4.22 |
4.22 |
4.75 |
4.75 |
4.75 |
5.41 |
5.41 |
5.41 |
6.35 |
Średnica otworów montażowych maksymalnie |
4.3 |
4.3 |
4.3 |
4.3 |
4.83 | 4.83 | 4.83 | 5.49 | 5.49 | 5.49 | 6.43 |
D1 | M2,5 | M3 | M3 | M3 | M3,5 | M3,5 | M3,5 | M4 | M4 | M4 | M5 |
