Śruby do drewna z łbem sześciokątnym DIN 571

Xiaoguo®Najlepiej sprzedające się śruby do drewna DIN 571 z łbem sześciokątnym – wytrzymałe śruby do drewna z grubymi gwintami i łbem sześciokątnym do wkręcania klucza. Niegwintowany trzpień mocno ściska złącza. Kup rabat przy zamówieniach hurtowych.

Wyślij zapytanie

Opis produktu

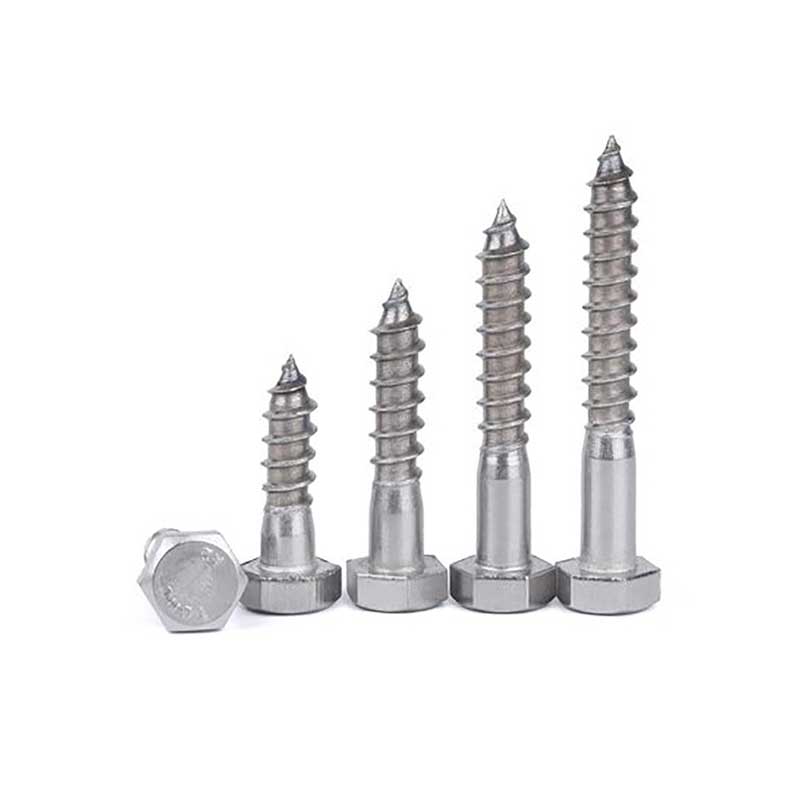

Śruby do drewna z łbem sześciokątnym DIN 571 producenta XiaoGuo to wytrzymałe łączniki samogwintujące z łbem sześciokątnym, gwintowanym trzpieniem z grubymi zębami i stożkową końcówką na końcu. Wymiary przeciwległych stron łba są zgodne ze specyfikacjami standardowymi. Można go obsługiwać za pomocą klucza nasadowego, klucza płaskiego lub klucza nastawnego. Profil gwintu jest głęboki, a skok duży. Zwykle jest to gwint częściowy, z odcinkiem bez gwintu w pobliżu łba, który służy do mocowania metalowych elementów lub ciężkiego sprzętu do podłoża drewnianego.

Podczas użytkowania należy wcześniej wywiercić w drewnie otwory prowadzące, a następnie wkręcić śruby z łbem sześciokątnym DIN 571. Mechaniczne połączenie gwintów z włóknami drewna zapewnia wysoką odporność na wyrywanie i ścinanie. Materiałem jest zwykle stal węglowa lub stal nierdzewna. Materiały ze stali węglowej zwykle wymagają obróbki powierzchniowej.

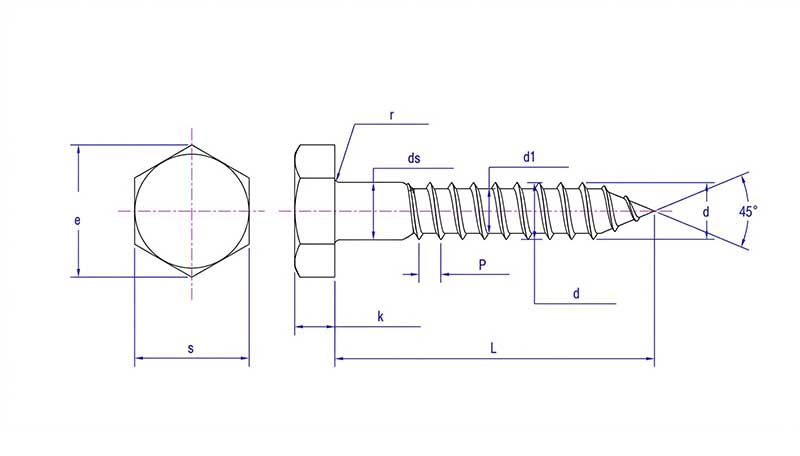

DIN 571 Hex hHad Lag Screws

Prezentacja struktury

Wkręty do drewna DIN 571 z łbem sześciokątnym to elementy złączne zaprojektowane specjalnie do połączeń w drewnie o dużej wytrzymałości. Ich konstrukcja składa się z trzech części: główki, pręta i szczytówki. Części te współpracują ze sobą, aby uzyskać kotwienie o dużej wytrzymałości.

1.Struktura głowy

Łeb ma standardowy kształt sześciokątny, rozmiar zgodny z normą DIN 571. Jego wysokość wynosi w przybliżeniu 60–70% średnicy gwintu. Ten sześciokątny kształt pozwala na przeniesienie dużego momentu obrotowego bez poślizgu. Spód główki jest płaski i normalnie należy do niej używać płaskiej podkładki. To rozkłada nacisk i zapobiega wciąganiu główki w drewno.

2. Struktura pręta i gwintu

Gwinty są gruboziarnistymi gwintami drewnianymi, o znacznie większym rozstawie niż zwykłe gwinty metryczne. Nie sięgają one aż do łba – w górnej części znajduje się gładka część, stanowiąca około jednej trzeciej do połowy długości śruby. Grzbiet nici jest dość ostry, a nasada zaokrąglona. Pomaga to w cięciu włókien drzewnych i pozwala uniknąć słabych punktów. Gładki trzpień ma tę samą średnicę co gwint lub tylko nieco mniejszą.

3.Struktura końcówki

Końcówka ma kształt stożka, o kącie około 30–45 stopni. Nie jest super ostry – raczej lekko tępy. Po rozpoczęciu wkręcania we wstępnie wywiercony otwór końcówka prowadzi śruby do drewna DIN 571 z łbem sześciokątnym prosto, tak aby nie wchodziły krzywo. W drewnie miękkim końcówka może nieco odepchnąć włókna i pomóc w ich samoczynnym uruchomieniu. Ale w przypadku twardego drewna służy głównie do prowadzenia – nadal należy wywiercić otwór prowadzący.

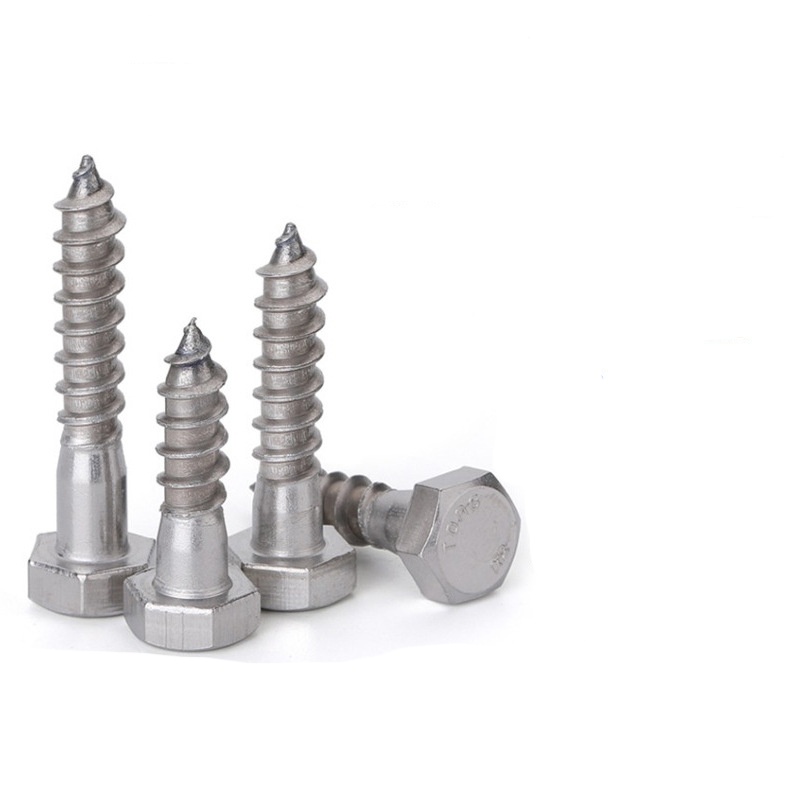

DIN 571 Hex hHad Lag Screws

pon	#10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
dmaks	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 maks	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 min	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds maks	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
s maks	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
min	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
e maks	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
min	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k maks	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
k min	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r maks	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
