Mocna śruba samogwintująca DIN 7981 Torx

Wkręt samogwintujący firmy Xiaoguo® DIN 7981 Torx – dostępne niestandardowe długości, powłoki i materiały. Doskonale nadaje się do montażu na ślepo lub do przewodów o wysokim momencie obrotowym (bez krzywki). Gotowa wycena hurtowa – zapytaj o wycenę.

Wyślij zapytanie

Opis produktu

W zależności od warunków instalacji, solidna śruba samogwintująca DIN 7981 Torx dostarczana przez Xiaoguo® ma pięć następujących zalet, co czyni ją preferowanym wyborem dla odbiorców przemysłowych, którzy chcą kupić niezawodne elementy złączne do zastosowań wymagających wysokiego momentu obrotowego.

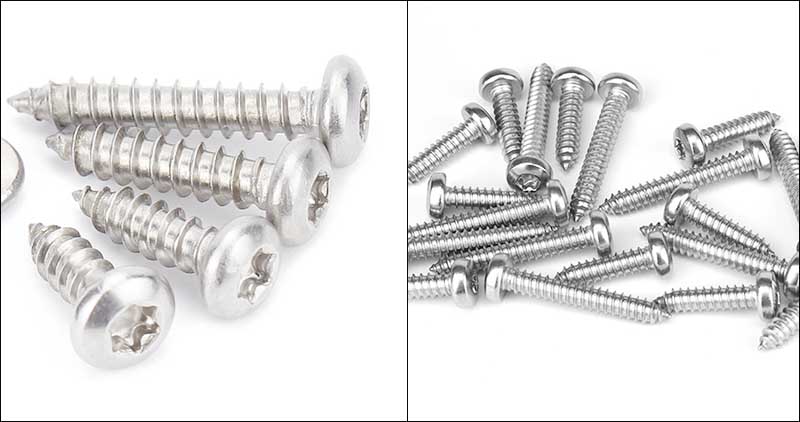

firm DIN 7981 torx tapping screw

Sytuacje wymagające blokowania wysokim momentem obrotowym

Na przykład podczas mocowania metalowego wspornika do grubej stalowej płyty lub twardego drewna, jeśli zostanie zastosowany wspólny krzyżak, może on się ześlizgnąć, gdy siła będzie zbyt duża. 6-płatkowa konstrukcja z sześcioma płatkami wytrzymuje większy moment obrotowy i nie niszczy rowka oraz nadaje się do pracy z kluczem udarowym lub kluczem dynamometrycznym.

Słabe widzenie lub wąska przestrzeń operacyjna

Na przykład w rogach skrzynki rozdzielczej lub głęboko w podwoziu samochodu, gdzie oczy nie widzą łbów śrub, można polegać tylko na dotyku. Kiedy klucz zostanie włożony w 6 występów, automatycznie się ustawi i nie będzie podatny na przechylenie. Co więcej, nie wysunie się po włożeniu.

Dostęp do naprawy wymagający częstego demontażu i montażu

Na przykład pokrywy inspekcyjne sprzętu i tylne pokrywy tablic przyrządów. 6 występów można wielokrotnie wkładać i wyjmować bez zużywania się tak szybko, jak te z nacięciami krzyżowymi. W połączeniu ze stalą nierdzewną mogą być używane wielokrotnie przez długi czas.

Zautomatyzowana linia montażowa

Podczas produkcji masowej pracownicy obsługują śrubokręt elektryczny ze stałym momentem obrotowym. 6 występów jest ściśle dopasowanych do klucza i nie poluzuje się na skutek wibracji, co skraca czas przestoju na regulację. Płaska główka ma prosty kształt, a stół wibracyjny płynnie podaje śruby.

Miękkie materiały podłoża (tworzywo sztuczne, cienka blacha aluminiowa, materiały kompozytowe drewno-plastik)

Duża płaska powierzchnia solidnego łba śruby samogwintującej DIN 7981 Torx może zapobiegać wgnieceniom; gwinty samowiercące są formowane bezpośrednio, w przeciwieństwie do wkrętów nawiercanych maszynowo, które wymagają nakrętek lub gwintu.

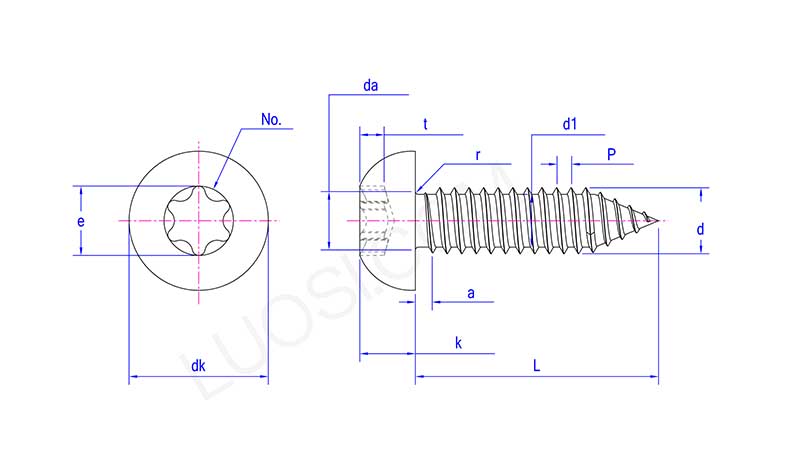

firm DIN 7981 torx tapping screw

pon	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	1.1	1.3	1.4	1.6	1.8	1.8
a	1.1	1.3	1.4	1.6	1.8	1.8
da maks	3.5	4.1	4.9	5.6	6.3	7.3
dk maks	5.6	7	8	9.5	11	12
ok min	5.3	6.64	7.64	9.14	10.57	11.57
k maks	2.4	2.6	3.1	3.7	4	4.6
k min	2.15	2.35	2.8	3.4	3.7	4.3
r maks	0.1	0.1	0.2	0.2	0.25	0.25
NIE.	T10	T15	T20	T25	T25	T30
e	2.8	3.35	3.95	4.5	4.5	5.6
t maks	1.27	1.4	1.8	2.03	2.03	2.42
t min	1.01	1.14	1.42	1.65	1.65	2.02
dmaks	2.9	3.53	4.22	4.8	5.46	6.25
min	2.76	3.35	4.04	4.62	5.28	6.03
d1 maks	2.18	2.64	3.1	3.58	4.17	4.88
d1 min	2.08	2.51	2.95	3.43	3.99	4.7

Dostosowana usługa

Oferujemy elastyczne usługi dostosowywania dla śruby samogwintującej Torx firmy DIN 7981.

Dostosowana treść

Długość: Długość standardowa 4 - 120 mm

Średnica: Dostosowana do Twoich wymagań

Kształt główki: Średnicę i wysokość czapki można nieznacznie regulować zgodnie z rysunkiem.

Specyfikacja 6 występów: Typ szczeliny jest dostosowywany w zależności od podanego rozmiaru wiertła.

Typ gwintu: typ AB (normalny samogwintujący), typ C (z rowkiem nacinającym), gwint zabezpieczający trójkątny.

Materiał: stal węglowa; Stal nierdzewna 304, 316; Mosiądz, stop aluminium.

Obróbka powierzchniowa: Cynkowanie galwaniczne (cynk niebiesko-biały/żółty), cynkowanie ogniowe, powłoka Dacromet, czernienie, fosforanowanie, cynkowanie mechaniczne.

Proces dostosowywania

Dostarcz rysunki (w formacie PDF/DWG) lub prześlij próbki fizyczne, określając wymagania ilościowe, materiałowe i powierzchniowe.

Ocena 2-dniowa

Po potwierdzeniu zostanie wykonana forma i prototypowanie. Próbki będą gotowe w ciągu 7–15 dni.

Produkcja próbna na małą skalę (500 - 2000 sztuk), a następnie testy integracji systemu. Jeśli nie będzie żadnych problemów, zostanie przeprowadzona masowa produkcja.

Streszczenie

Niezależnie od tego, czy chodzi o zmianę długości śruby samogwintującej DIN 7981 Torx, zmianę materiału, czy zaprojektowanie zupełnie nowej specyfikacji, po prostu daj nam znać swoje wymagania, a my znajdziemy rozwiązanie.
