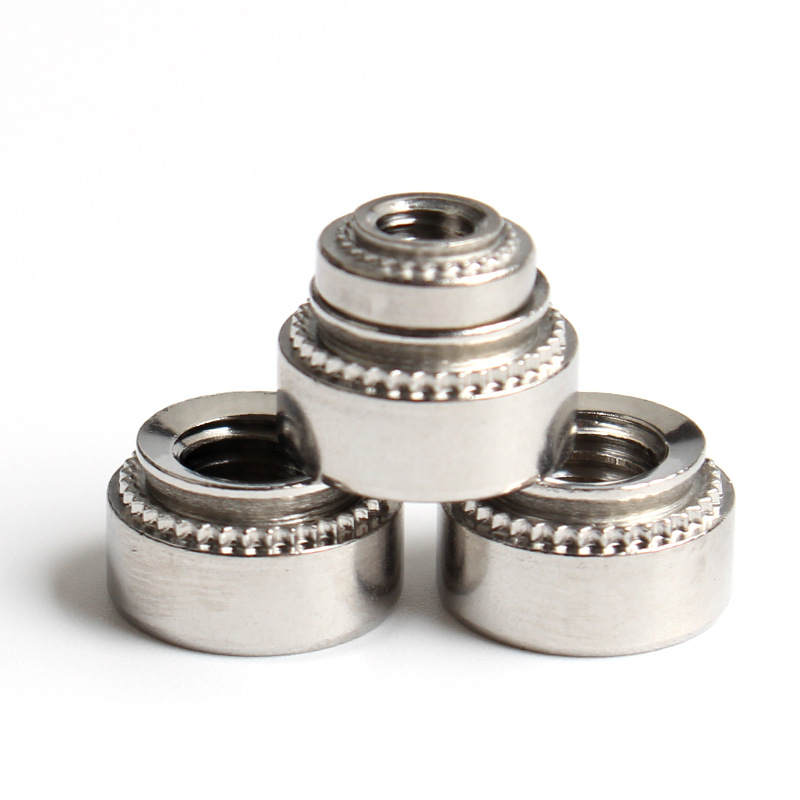

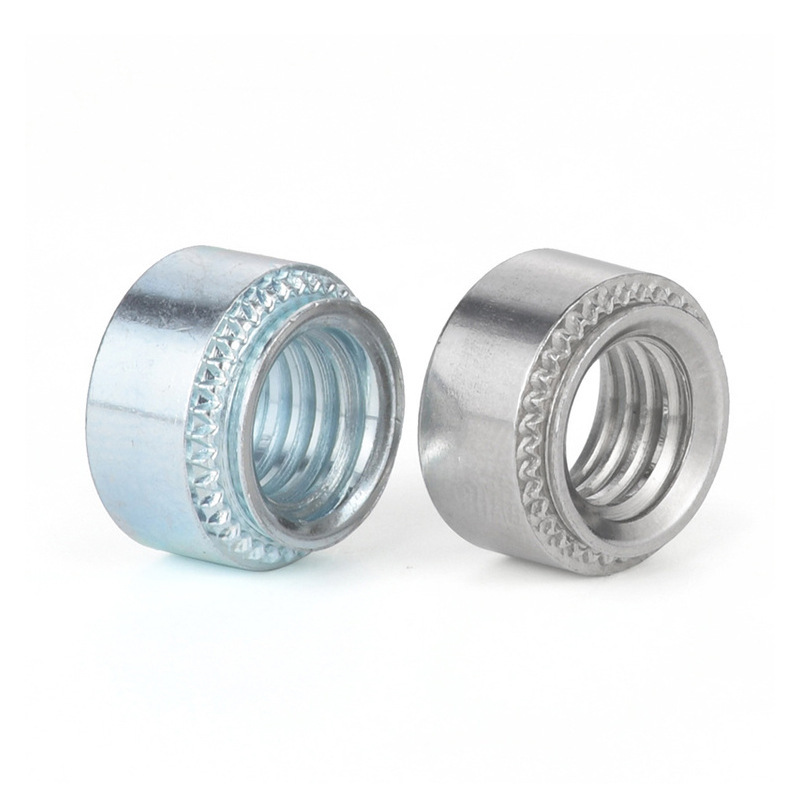

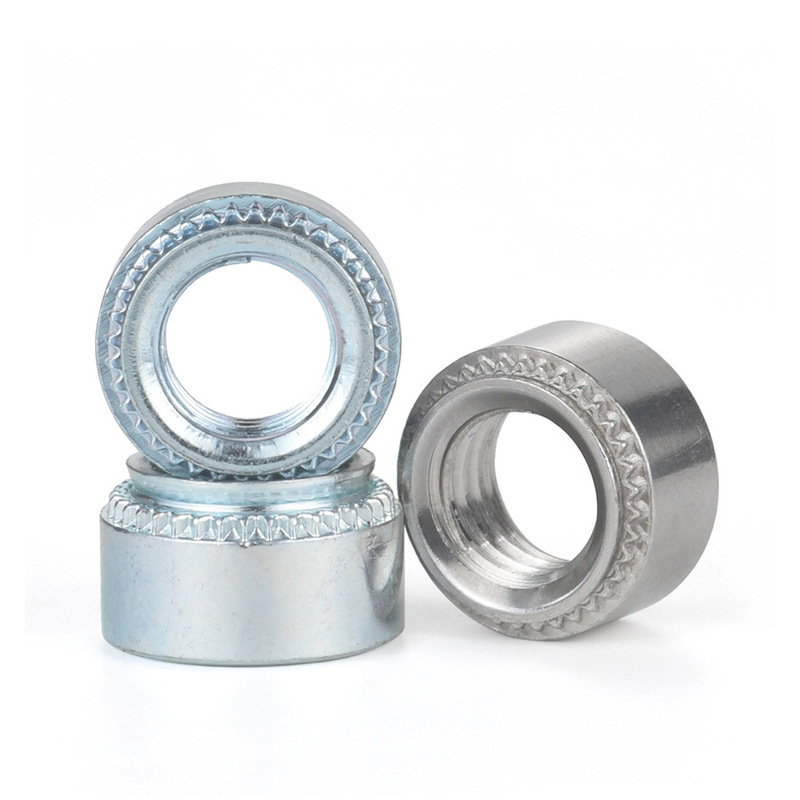

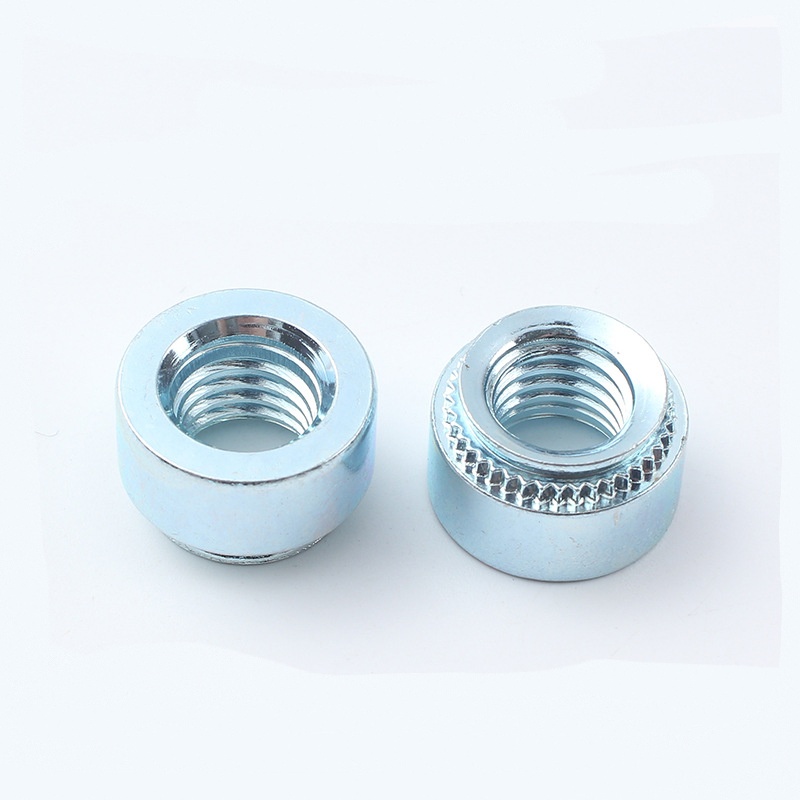

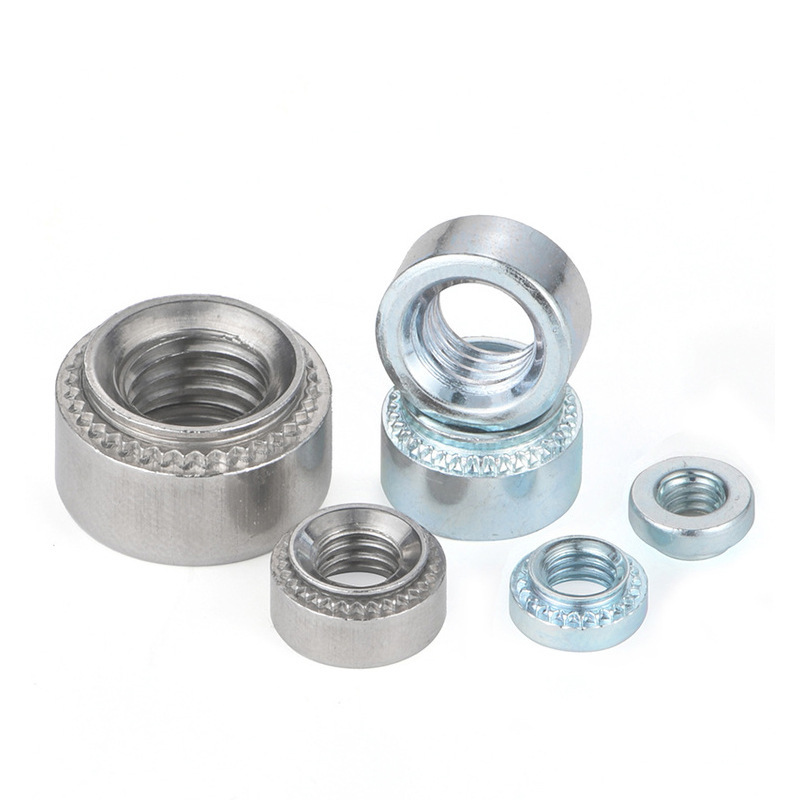

Nakrętka dociskowa do montażu płaskiego

Nakrętka wciskana do montażu płaskiego jest często wykorzystywana w branżach takich jak motoryzacja, sprzęt AGD i elektronika ze względu na jej niezawodność i szybkość. Xiaoguo® konsekwentnie pozyskuje metale najwyższej jakości stosowane przez producentów

Model:QIB/IND S

Wyślij zapytanie

Opis produktu

Aby mieć pewność, że nakrętki wciskane do montażu płaskiego pozostaną prawidłowo podłączone, należy przeprowadzić szczegółowe kontrole jakości. Szybki rzut oka może stwierdzić, czy nakrętka jest prawidłowo osadzona – na przykład czy jest wyrównana, czy kwadratowa.

Do ważnych testów należy pomiar siły potrzebnej do wypchnięcia lub wyciągnięcia nakrętki, aby upewnić się, że klincz jest wystarczająco mocny. Testy momentu obrotowego sprawdzają, czy gwinty są w dobrym stanie i nie pękają. Wycięcie próbki w celu obejrzenia przekroju pozwala sprawdzić, czy materiał całkowicie wypełnił rowki klinczu.

Monitorowanie tonażu prasy podczas instalacji umożliwia kontrolę nad procesem w czasie rzeczywistym. Utrzymanie stałej jakości nakrętek wciskanych zależy od materiałów o kontrolowanych właściwościach, precyzyjnych narzędzi i właściwych ustawień docisku.

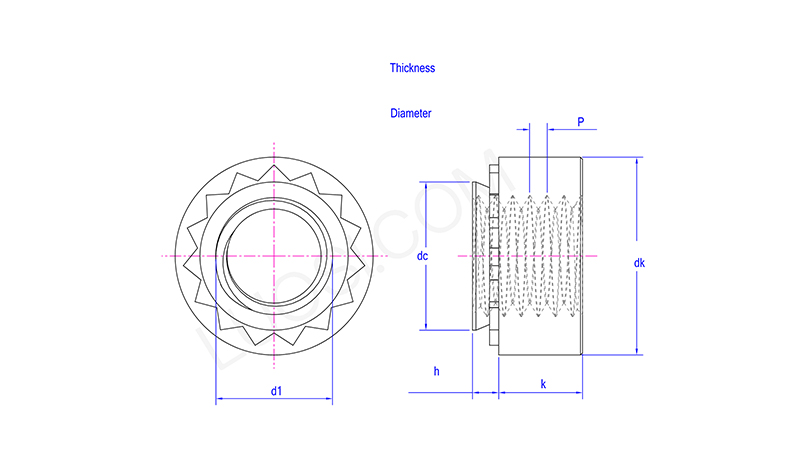

pon	632-2	632-3	832-0	832-1	832-2	832-3	024-0	024-1	024-2	024-3	032-0
P	32	32	32	32	32	32	24	24	24	24	32
d1	#6	#6	#8	#8	#8	#8	#10	#10	#10	#10	#10
maks. prąd stały	0.187	0.187	0.212	0.212	0.212	0.212	0.249	0.249	0.249	0.249	0.249
Średnica otworów montażowych min	0.1875	0.1875	0.213	0.213	0.213	0.213	0.25	0.25	0.25	0.25	0.25
Średnica otworów montażowych max	0.1905	0.1905	0.216	0.216	0.216	0.216	0.253	0.253	0.253	0.253	0.253
ok min	0.27	0.27	0.3	0.3	0.3	0.3	0.33	0.33	0.33	0.33	0.33
dk maks	0.29	0.29	0.32	0.32	0.32	0.32	0.35	0.35	0.35	0.35	0.35
h maks	0.054	0.087	0.03	0.038	0.054	0.087	0.03	0.038	0.054	0.087	0.03
h koder	2	3	0	1	2	3	0	1	2	3	0
k maks	0.08	0.08	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1
k min	0.06	0.06	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08
Grubość płyty montażowej min	0.056	0.091	0.03	0.04	0.056	0.091	0.03	0.04	0.056	0.091	0.03

Flush-Mounting Clinching nut

Środki ostrożności:

Po zainstalowaniu nakrętki wciskanej do montażu płaskiego nie wymaga ona szczególnej konserwacji. Najwięcej uwagi poświęca się śrubie, która jest do niego wkręcana: upewnij się, że używasz odpowiedniej siły podczas składania i rozkładania. Jeśli tak mówią, użyj odpowiednich smarów lub środków zapobiegających zatarciu, ale trzymaj się z daleka od wszystkiego, co mogłoby spowodować pękanie korozyjne naprężeniowe – szczególnie w przypadku stali nierdzewnej.

Nie używaj zbyt dużej siły, gdyż możesz zerwać nitki. Sama nakrętka dociskowa do montażu płaskiego jest dość wytrzymała, ponieważ jest zablokowana mechanicznie i często poddawana obróbce odpornej na rdzę. Jeśli ulegnie uszkodzeniu, zwykle trzeba go wywiercić i założyć nowy w innym miejscu.

Główne materiały:

Wybór materiałów nitonakrętek wtykowych jest różnorodny. Ich rdzeniem są zwykle różne rodzaje stali, w tym stal węglowa, stal nierdzewna (taka jak zwykła stal nierdzewna 304 lub stal nierdzewna 316) itp.; w określonych przypadkach jako materiały produkcyjne stosuje się również mosiądz lub aluminium. Aby jeszcze bardziej poprawić odporność na rdzę, stalowe nitonakrętki są zwykle poddawane obróbce powierzchniowej. Typowe procesy powlekania obejmują cynkowanie w celu zwiększenia ich odporności na korozję w złożonych środowiskach.
