Standardowe w branży pierścienie osadcze

Pierścienie zatrzaskowe zgodne ze standardami branżowymi to elementy złączne przeznaczone do montażu w rowku w celu bezpiecznego umieszczenia komponentów na wale lub w otworze, a firma Xiaoguo® utrzymuje solidny łańcuch dostaw, aby zapewnić producentom bezproblemowe działanie i dostawy.

Model:DIN 73130-1989

Wyślij zapytanie

Opis produktu

Pierścienie zatrzaskowe zgodne ze standardami branżowymi są często używane w przekładniach samochodowych, systemach lotniczych i maszynach przemysłowych — głównie dlatego, że dobrze utrzymują części na miejscu.

Elementy te są ważne przy mocowaniu łożysk, kół zębatych i innych części na wałach lub wewnątrz obudów. Ta wersja łączy te dwa zdania i zawiera czasowniki takie jak „uprościć” i „zapewnić”. Język jest zwięzły i płynny i nadaje się do większości dokumentów technicznych.

Aby wydłużyć żywotność, stal wysokowęglowa i stal nierdzewna to dwa materiały powszechnie stosowane przez producentów w procesie produkcyjnym. Standardowe w branży pierścienie zatrzaskowe są również dość elastyczne — mogą pracować w środowiskach, w których wszystko porusza się szybko lub jest bardzo gorąco.

Szczegóły produktu

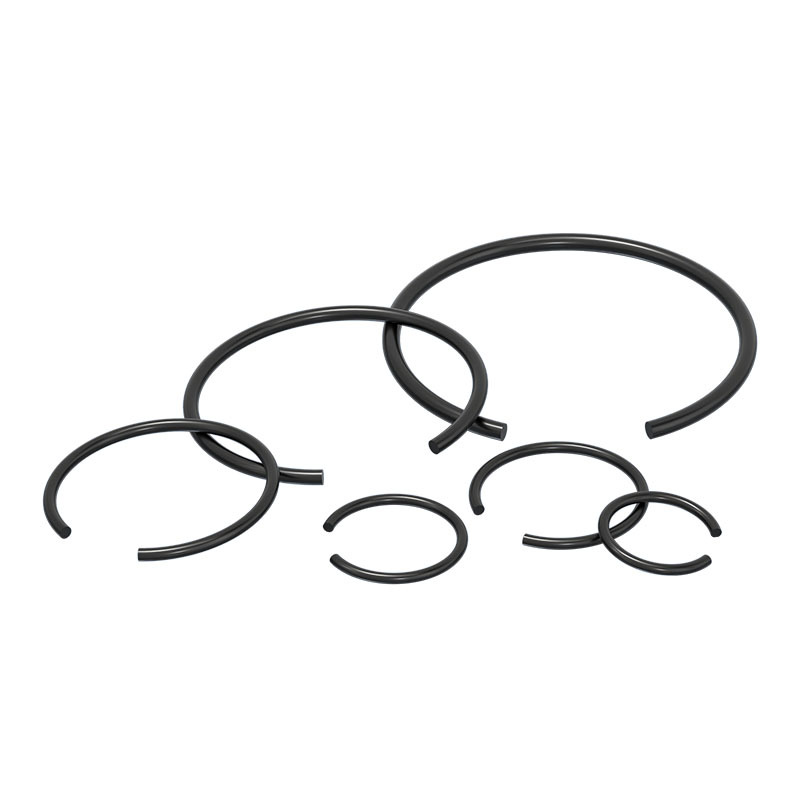

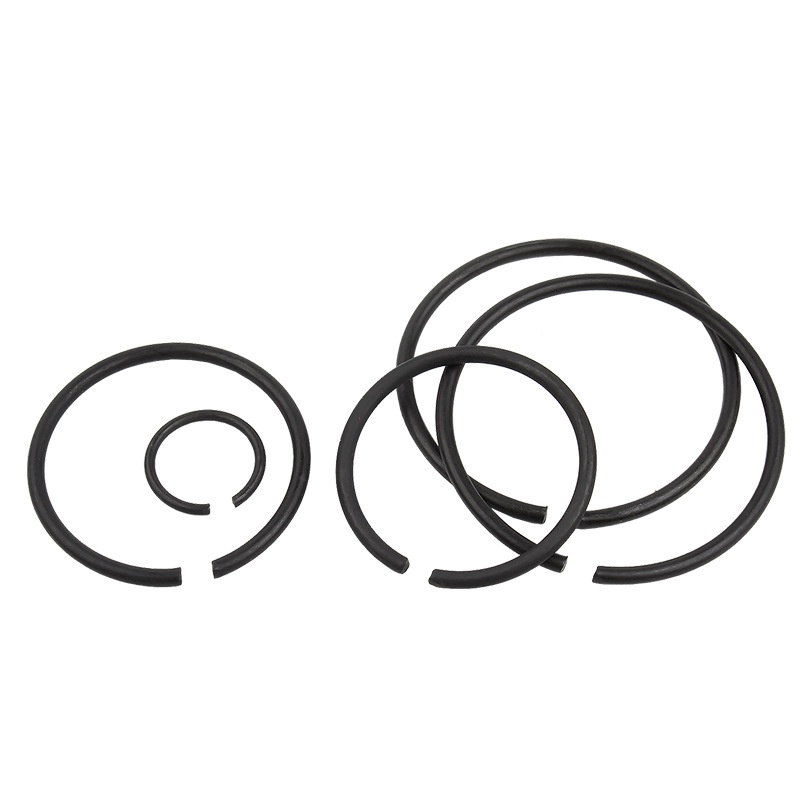

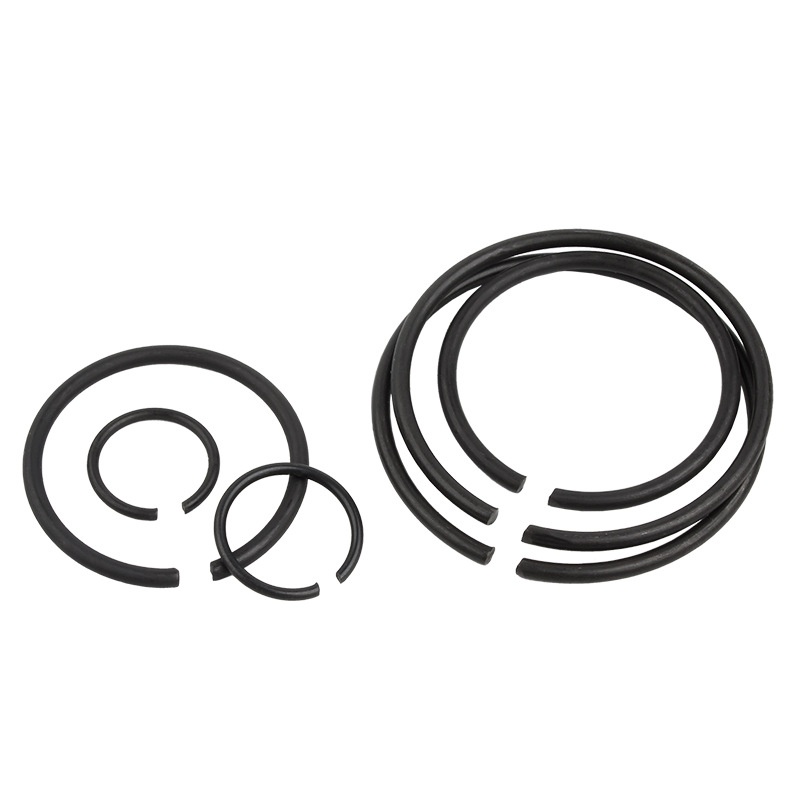

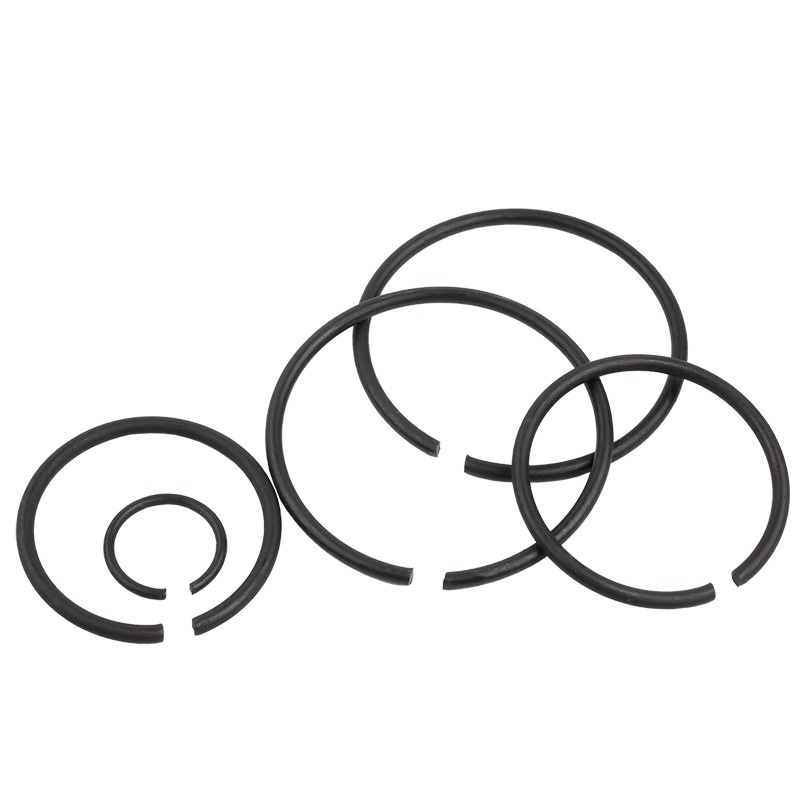

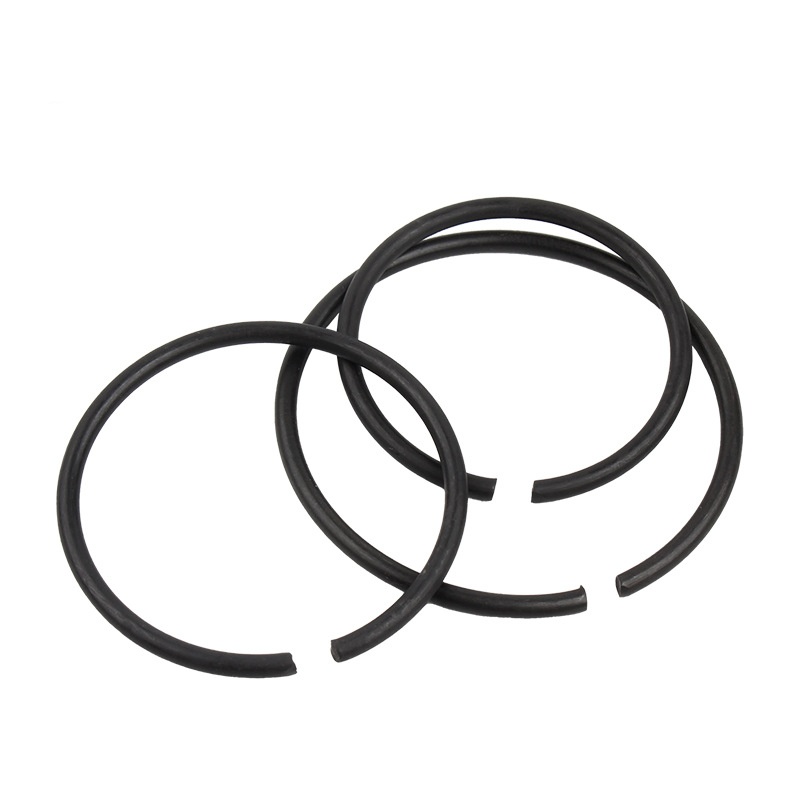

Pierścienie zatrzaskowe zgodne ze standardami branżowymi mają wygląd okrągły lub półokrągły i mają otwarte końce. Ta cecha konstrukcyjna znacznie poprawia wygodę noszenia i zdejmowania oraz może skuteczniej spełniać potrzeby noszenia i zdejmowania w codziennym użytkowaniu.

Aby uzyskać ścisłe dopasowanie do docelowego rowka, ich przekrój poprzeczny (kształt widoczny po cięciu) został specjalnie zaprojektowany i wyprodukowany. Typowe kształty, takie jak prostokątne lub zaokrąglone krawędzie, mogą skutecznie poprawić dopasowanie.

Występują również w różnych rozmiarach: małe do narzędzi precyzyjnych i duże do maszyn o dużej wytrzymałości.

Ich konstrukcja jest prosta, ale działa dobrze — nie zajmują dużo miejsca, a mimo to zapewniają silne wsparcie promieniowe (to znaczy wsparcie wychodzące ze środka, aby zapobiec przesuwaniu się części).

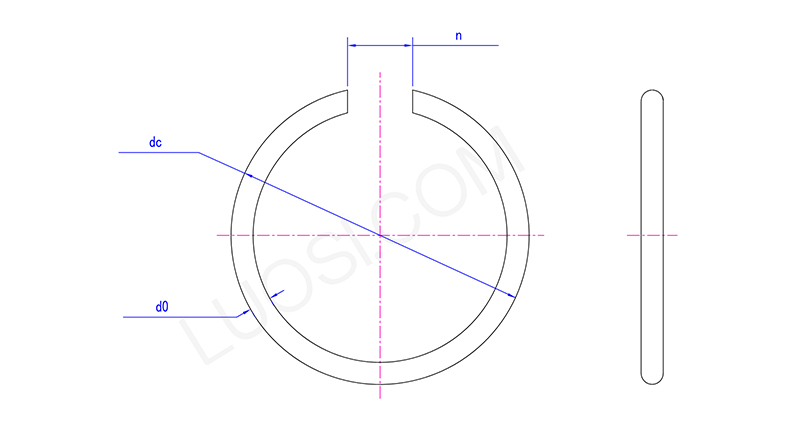

pon	Φ15	Φ18	Φ20	Φ22	Φ24	Φ25	Φ26	Φ28	Φ30	Φ32	Φ55
d0 maks	1.03	1.33	1.54	1.54	1.54	1.54	1.54	1.54	2.04	2.04	2.04
d0 min	0.97	1.27	1.46	1.46	1.46	1.46	1.46	1.46	1.96	1.96	1.96
maks. prąd stały	17.6	21.5	23.7	25.8	28.2	29.2	30.4	32.4	35	37	40
min prądu stałego	17.1	20.5	22.7	24.8	27.2	28.2	29.4	31.4	34	36	39
n maks	1.5	2	2	2	2	2	2	2	2	2	2
min	0.4	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7

Wykorzystane materiały

Nasze standardowe pierścienie zatrzaskowe zgodne ze standardami branżowymi są wykonane z wysokowęglowej stali sprężynowej, co zapewnia doskonałą wytrzymałość i trwałość. Aby zapewnić doskonałą odporność na korozję, oferujemy standardowe pierścienie zatrzaskowe ze stali nierdzewnej (np. 302/304) i innych materiałów, takich jak brąz fosforowy, zapewniających trwałość w trudnych warunkach.
