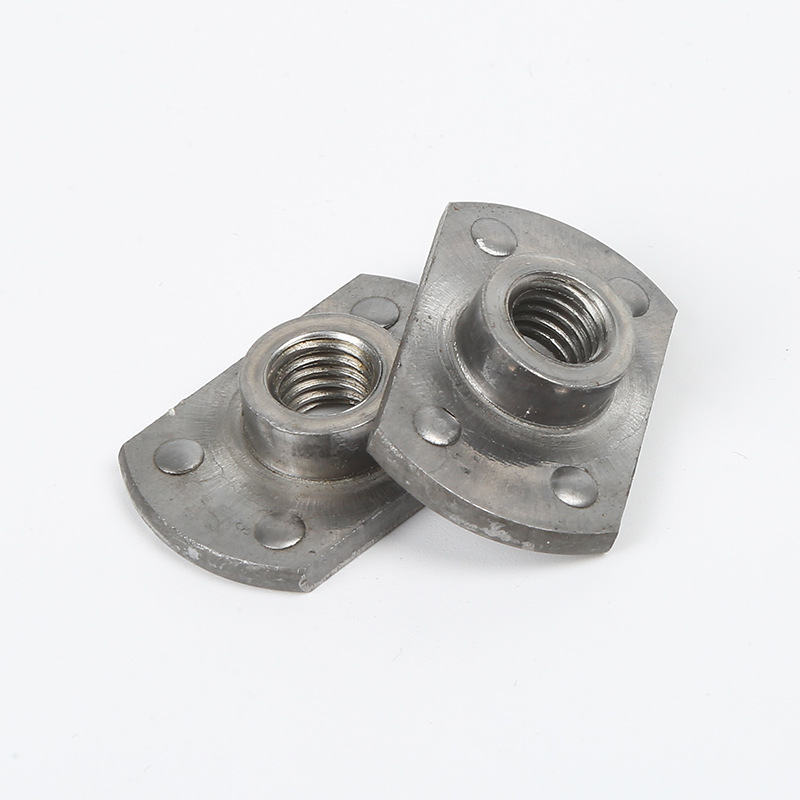

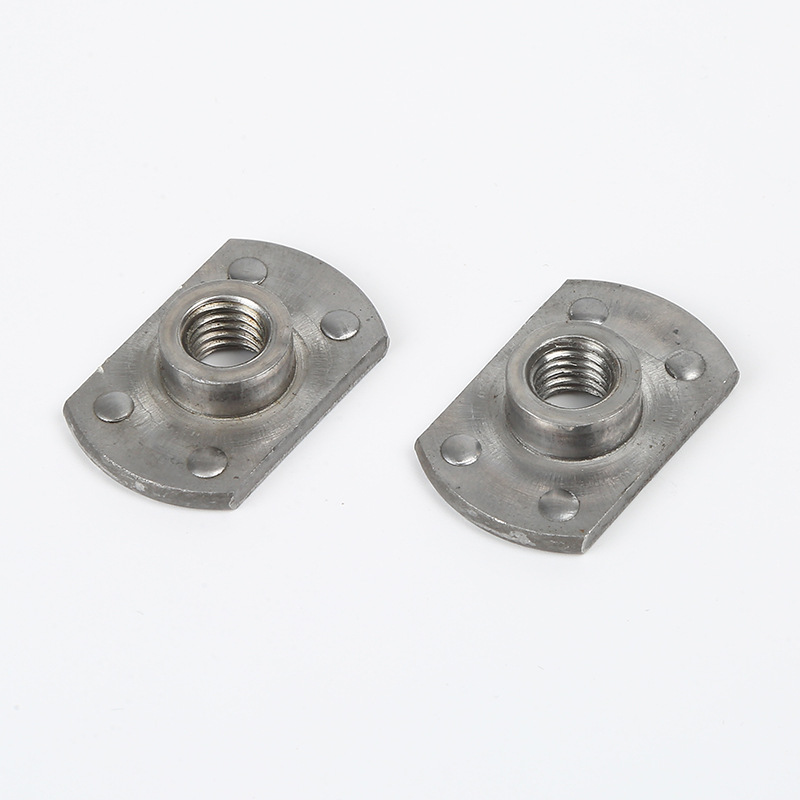

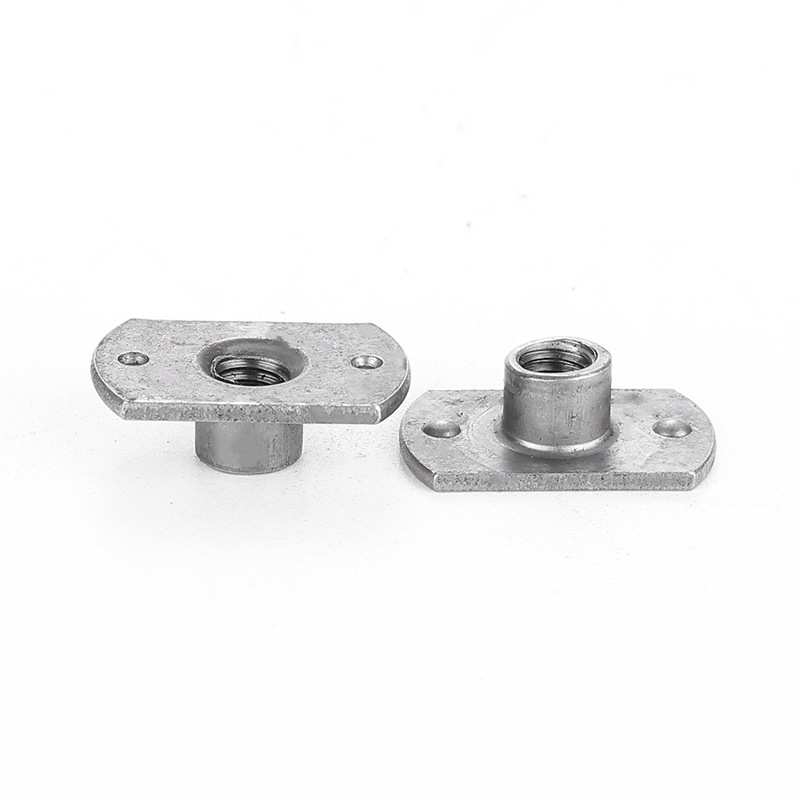

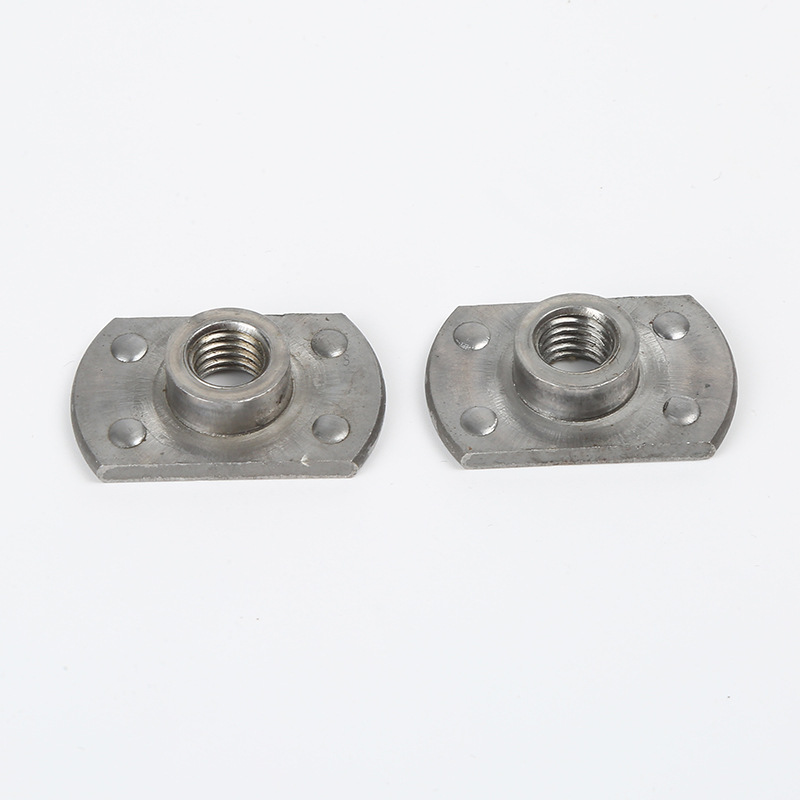

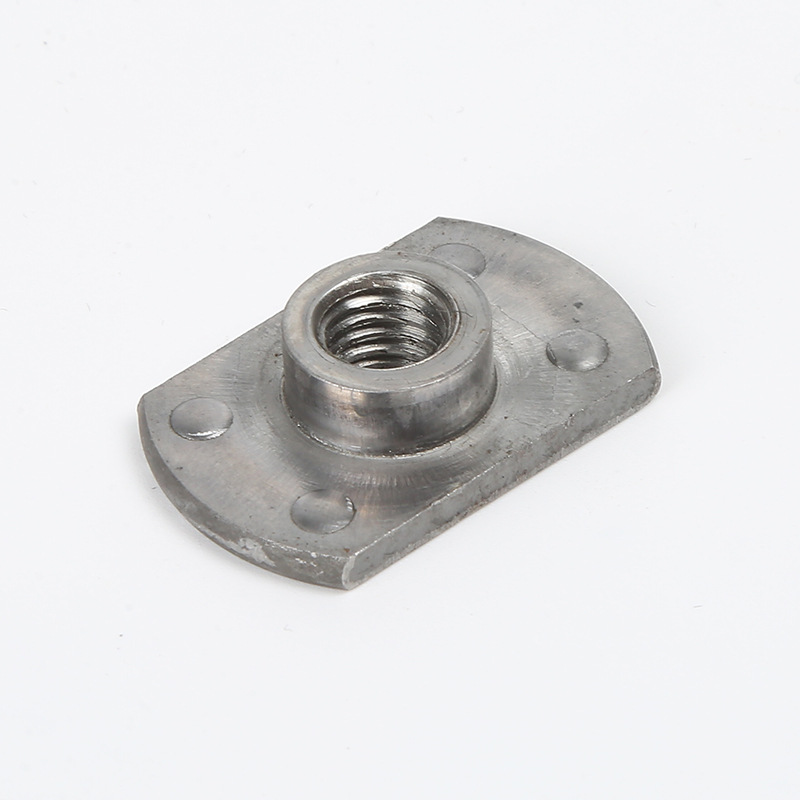

Zintegrowane nakrętki spawane typu T

Ten unikalny profil w kształcie litery T zintegrowanych nakrętek spawanych typu T zapewnia zwiększoną stabilność i wyrównanie podczas procesu spawania. Niezawodne i terminowe dostawy pozostają kluczowym zobowiązaniem Xiaoguo® wobec swoich klientów na całym świecie, w tym producentów, dystrybutorów i partnerów przemysłowych, zapewniając bezproblemowe działanie w ich łańcuchach dostaw.

Model:JIS B1196-3.2-1994

Wyślij zapytanie

Opis produktu

Zintegrowane nakrętki do spawania typu T mają standardowe rozmiary w zależności od rozmiaru gwintu — np. M4, M5, M6, M8, 1/4”–20, 5/16”–18 — a także średnicy kołnierza, wysokości całkowitej, wysokości występu i konstrukcji nóg.

Istnieją kluczowe standardy, których przestrzegają, takie jak ISO 10511, DIN 928 (często stosowane w Europie) i różne specyfikacje producentów samochodów. Wymiary są dokładne, aby mieć pewność, że spawanie będzie przebiegać tak samo za każdym razem, gwinty będą pasować prawidłowo i będą montowane równo.

Wybór odpowiedniego rozmiaru nakrętki spawanej typu T do grubości blachy jest naprawdę ważny. Dzięki temu spoina jest mocna i dobrze trzyma się złącza.

Zalety produktu:

Po zamontowaniu nakrętek spawanych typu Integral T nie wymagają one dużej konserwacji. Przed ich użyciem po prostu przechowuj je w suchym miejscu i chroń przed olejem lub mazią – mogą one zepsuć spawanie.

Najważniejsze jest prawidłowe ustawienie ustawień spawania: prądu, czasu, ciśnienia. Dzięki temu spoina jest mocna i spójna. To, jak dobrze wytrzymają z upływem czasu, zależy głównie od jakości początkowego spoiny oraz od tego, czy materiał lub obróbka powierzchni są odpowiednie dla miejsca ich użycia.

Jeśli zostaną prawidłowo zespawane, nakrętki spawane typu Integral T pozostają na swoim miejscu jako trwałe, bezproblemowe rozwiązanie gwintowane tak długo, jak cały zespół jest używany.

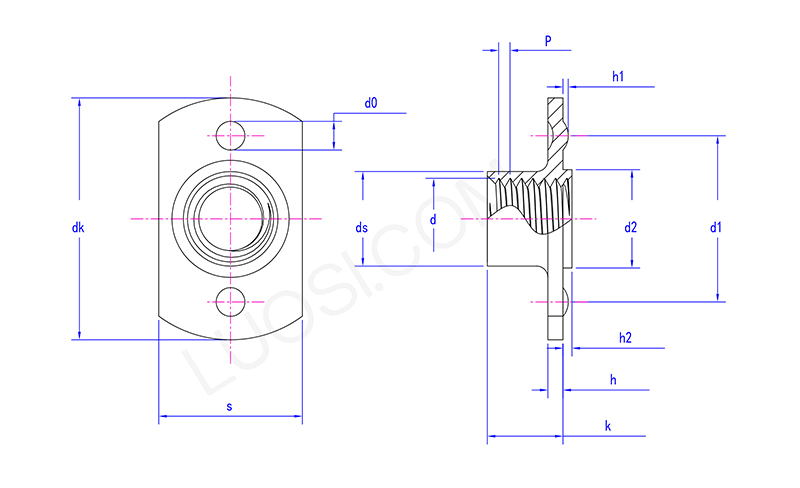

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1-1,25	1,25–1,5	1,5–1,75
dk maks	20.5	20.5	23.7	23.7	31	33.2
ok min	19.5	19.5	22.3	22.3	29	30.8
s maks	12.25	12.25	14.3	14.3	19.4	21.5
min	11.75	11.75	13.7	13.7	18.6	20.5
ds maks	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k maks	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h maks	1.4	1.4	1.85	1.85	2.3	2.3
godz. min	1	1	1.35	1.35	1.7	1.7
d2 maks	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 maks	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 maks	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 maks	0.6	0.6	0.6	0.6	0.7	0.7
godz.1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 maks	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Ujednolicone standardy:

Ściśle przestrzegamy kontroli jakości podczas produkcji nakrętek spawanych typu Integral T. Oznacza to sprawdzanie dostarczonych materiałów, mierzenie gwintów i wysokości występu na różnych etapach produkcji oraz przeprowadzanie testów niszczących części w celu sprawdzenia wytrzymałości spoiny, dopuszczalnego momentu obrotowego i oporu wypychania. Sprawdzamy również wykończenie powierzchni i pobieramy próbki końcowych partii zgodnie ze standardami AQL.

Stosujemy statystyczną kontrolę procesu, aby mieć pewność, że każda nakrętka typu T pozostaje spójna i spełnia specyfikacje.
