Duża podkładka płaska OD

Płaska podkładka Xiaoguo Inventory® Large OD ma gładką powierzchnię bez zadziorów, jest ściśle dopasowana i może być używana w połączeniu z elementami uszczelniającymi, aby zwiększyć odporność na kurz, uwalnianie oleju i wodoodporność.

Wyślij zapytanie

Opis produktu

Podkładka płaska o dużej średnicy zewnętrznej i standardowa podkładka płaska różnią się znacząco wyglądem, funkcjami i możliwymi scenariuszami zastosowania.

Projekt	Standardowa podkładka płaska	Duża podkładka płaska OD
Średnica wewnętrzna	6,4 mm	6,4 mm
Średnica zewnętrzna	12mm	18 mm
Grubość	1,6 mm	1,6 mm
Strefa kontaktu	1 razy	2,25 razy
Rozprowadzanie ciśnienia	Ogólnie nadaje się do twardych powierzchni, takich jak metale	Doskonały, może skutecznie chronić miękkie materiały
Koszt surowców	Niski	Wyższy (większy obszar)
Masa jednostkowa	Światło	Cięższy (ta sama specyfikacja)

Porównanie rozmiarów (na przykładzie M6)

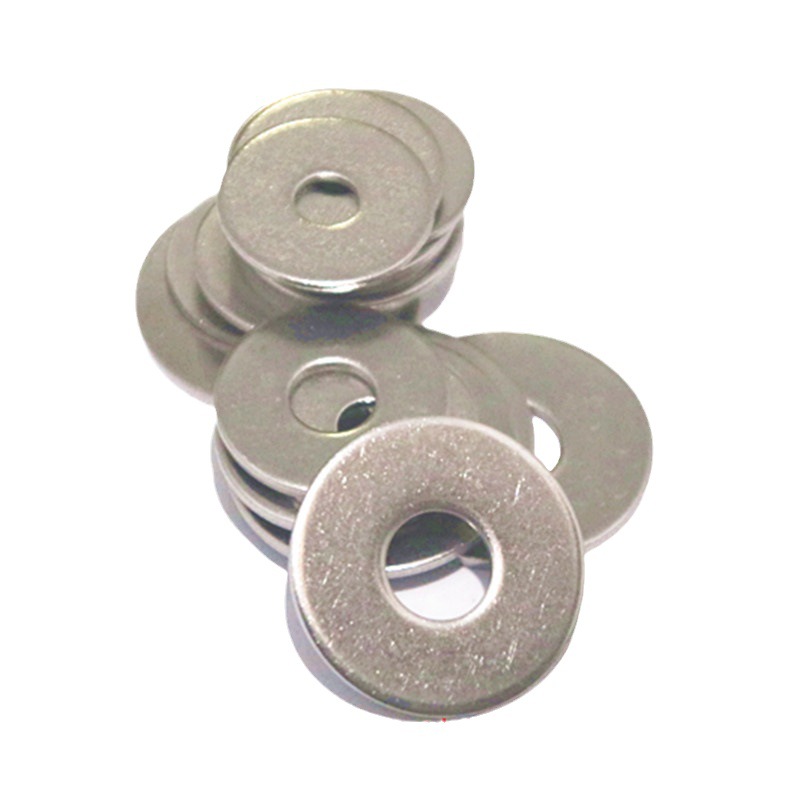

Large OD Flat Washer

Kroki użytkowania

Metoda użycia płaskiej podkładki o dużej średnicy zewnętrznej nie jest skomplikowana, ale przestrzeganie prawidłowej kolejności operacji może zapewnić najlepszy efekt ochronny.

(1) Upewnij się, że specyfikacje są zgodne

Sprawdź rozmiar śruby – wewnętrzny otwór płaskiej podkładki o dużej średnicy zewnętrznej powinien być nieco większy niż zewnętrzna średnica śruby.

Sprawdź także, czy zewnętrzna średnica podkładki jest wystarczająco duża, aby całkowicie zakryć otwory w mocowanej części. Jeżeli otwór jest długą szczeliną lub jest zużyty, zewnętrzna krawędź podkładki musi zachodzić na otwór co najmniej 5 mm.

Pomyśl o materiale i dokąd zmierza. W przypadku wilgotnych miejsc na zewnątrz, w pobliżu oceanu lub w obszarach chemicznych wybierz stal nierdzewną 316. Do ogólnego użytku w pomieszczeniach stal nierdzewna 304 lub ocynkowana będzie dobrze działać.

(2) Oczyść powierzchnię stykową

Zetrzyj olej, rdzę, odpryski farby lub trociny z obszaru, w którym pracujesz. Upewnij się także, że obie strony pralki są czyste. Jeśli znajduje się na nim olej zapobiegający rdzy, po prostu wytrzyj go delikatnie szmatką.

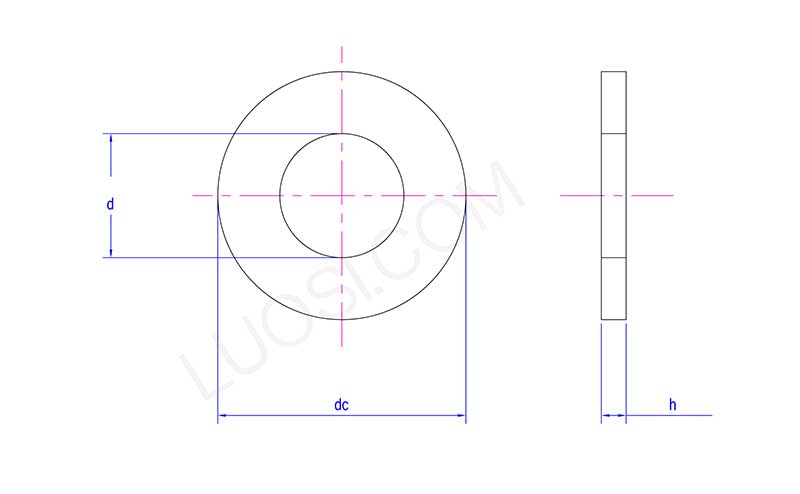

Large OD Flat Washer

pon	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
dmaks	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
min	17	19	21	23	25	28	31	34	37	42	45
maks. prąd stały	30	34	37	39	44	50	56	60	66	72	78
grudzień min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h maks	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
godz. min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Załóż podkładkę

Miejsce montażu: Umieść płaską podkładkę o dużej średnicy zewnętrznej pomiędzy łbem śruby a zabezpieczaną częścią. W przypadku użycia miękkich materiałów, takich jak drewno, plastik lub cienkie aluminium, zaleca się użycie podkładek o dużej średnicy zewnętrznej zarówno po stronie łba śruby, jak i nakrętki.

Instalacja centralna:Upewnij się, że śruba lub nakrętka przechodzi przez środkowy otwór podkładki. Upewnij się, że podkładka przylega równo do powierzchni przedmiotu obrabianego – nie może być przechylana.

(4) Włożyć śrubę i dokręcić ręcznie

Dokręcić ręcznie śruby lub nakrętki, aż podkładka dotknie powierzchni; następnie wyreguluj położenie podkładki, upewniając się, że całkowicie zakrywa otwór.

(5) Dokręcić zalecanym momentem obrotowym

Prawidłowe użycie klucza dynamometrycznego: Wybrać odpowiednią wartość momentu obrotowego i stopniowo dokręcać. Podczas pracy uważnie obserwuj podkładkę i w razie potrzeby dokonaj regulacji.

(6) Kontrola końcowa

Przyjrzyj się płaskiej podkładce o dużej średnicy OD, aby upewnić się, że jest osadzona płasko i prawidłowo na swoim miejscu.
