Metalowa okrągła nakrętka motylkowa

Dostawca i producent z Chin, Xiaoguo® Metalowa okrągła nakrętka skrzydełkowa, umożliwia szybki montaż — dokręcenie ręczne i gotowe. Metal nie pęka ani nie odkształca się podczas normalnego użytkowania, dlatego wymiany są rzadkie. Dostawcy metalowych okrągłych nakrętek skrzydełkowych oferujący konkurencyjne ceny pomagają utrzymać budżet projektu.

Wyślij zapytanie

Opis produktu

Zapoznaj się z ogólnymi cechami produktu:

Metalowa okrągła nakrętka skrzydełkowa to ręcznie dokręcane łączniki, które mają dwa okrągłe „skrzydełka” (tj. płytki skrzydełkowe) i gwintowaną część środkową. Powierzchnie tych płytek skrzydełkowych są gładkie i zakrzywione na zewnątrz, co pozwala na łatwe dokręcanie i poluzowanie ich bez żadnych trudności. Nie posiada ostrych krawędzi, które mogłyby zranić palce. Ten materiał metalowy – zwykle stal węglowa pokryta cynkiem lub stalą nierdzewną – pozostaje wytrzymały i trwały nawet po wielokrotnym użyciu. Gwinty powstają poprzez walcowanie i są bardzo gładkie podczas użytkowania. Stosowany jest w połączeniu ze standardowymi śrubami i podkładkami. Występuje powszechnie w pokrywach, zaciskach, regulowanych meblach lub innych częściach, które są często demontowane.

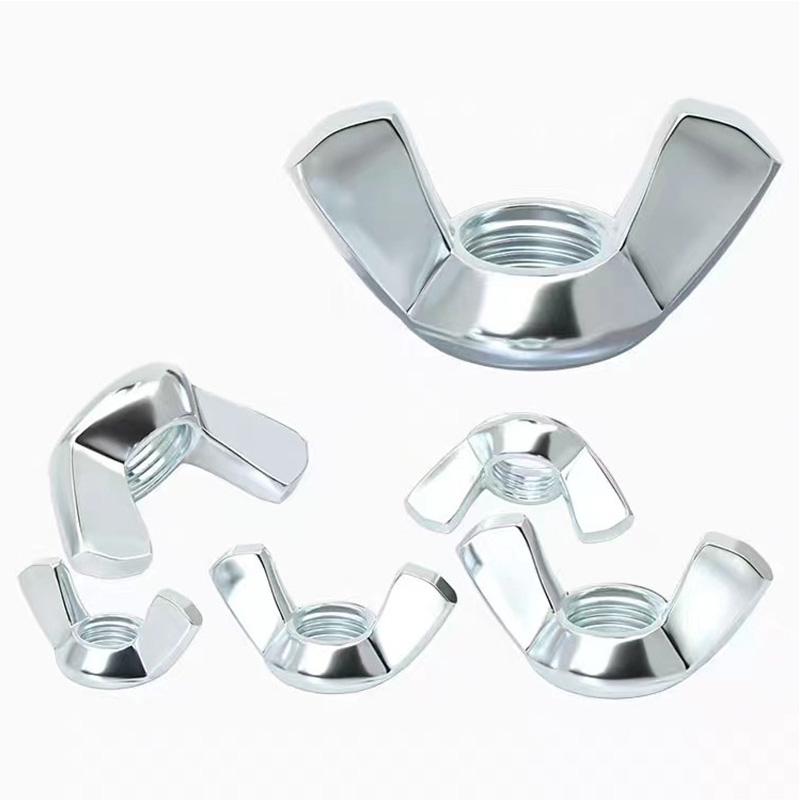

Metal Round Wing Nut

Specyfikacja metalowej okrągłej nakrętki motylkowej:

Tworzywo	302, 303, 304, 18-8, 316, 416, 420, 440, 440C i inne gatunki stali nierdzewnej
Kształt produktu	Stożek, promień, rowek, rowek, toczenie, fazowanie, radełkowanie, gwintowanie, okrąg zewnętrzny, powierzchnia czołowa itp.
Średnica	0,4 mm do 300,0 mm / dostosowane
Długość	3,0 mm do 800 mm.
Działanie	Toczenie, frezowanie, wiercenie, gwintowanie, szlifowanie, obróbka 5-osiowa
Standard	ASME, ANSI, JIS, GB, DIN, ISO, EN, NF, BS itp.
Certyfikaty	ROHS, ISO9001, raport z testów mgły solnej itp.
Uszczelka	Opakowanie zgodne ze standardami branżowymi lub zgodnie z wymaganiami klienta
Marka	XIAOGUO
Warunki płatności	Akredytywa, T/T
Czas dostawy	Aby określić ilość zamówienia i wymagania klienta, skontaktuj się z nami w celu omówienia

Kontrola jakości produkcji:

Oto, jak kontrolujemy jakość podczas produkcji metalowej okrągłej nakrętki skrzydełkowej. Nic nadzwyczajnego — liczą się tylko czeki.

(1) Kontrola surowca

Przed produkcją przeprowadzimy kontrole. Specyfikacje i średnice muszą odpowiadać wymaganiom zamówienia.

Monitorowanie pozycji zimnej

Na początku produkcji maszyna przetestuje próbki. Sprawdzimy kształt kołnierza - upewniając się, że nie brakuje żadnych materiałów, nie ma pęknięć ani ostrych zadziorów. Uszy powinny być równomiernie okrągłe.

(2) Sterowanie walcowaniem nici

Gwint jest formowany przez walcowanie. Zwinięta nić powinna wyglądać błyszcząco i jednolicie.

(3) Testowanie twardości i wytrzymałości

W przypadku nakrętek ze stali węglowej lub nakrętek ze stali nierdzewnej pobieramy próbki do badania twardości.

(4) Kontrola jakości powierzchni

Sprawdź powlekane nakrętki, aby potwierdzić, że grubość powłoki i równomierność pokrycia nie mają odsłoniętych obszarów ani zjawiska łuszczenia się.

(5) Końcowa kontrola wzrokowa i kontrola opakowania

Przed pakowaniem należy sprawdzić, czy skrzydełka są gładkie i pozbawione zadziorów oraz czy produkty nie mają pęknięć.

Po potwierdzeniu umieść je w plastikowych torebkach lub pudełkach z wyraźnymi etykietami. Przygotuj się do transportu.

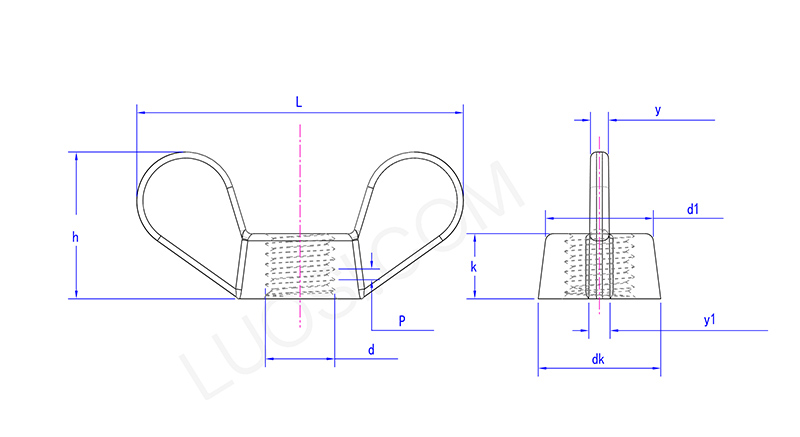

Metal Round Wing Nut

pon	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24
P	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
ok min	8.5	10.5	14	18	22	26	26	30	34	38	43
d1	7	9	12	15	18	22	22	25	28	32	36
Maks. dł	26.5	34	42	52	62	72	72	82	92.5	102.5	114.5
Lmin	23.5	30	38	48	58	68	68	78	87.5	97.5	109.5
h maks	13.5	17.5	21.5	26.5	31.5	37	37	42	47	52	58
godz. min	10.5	14.5	18.5	23.5	28.5	33	33	38	43	48	54
k min	5	6	8	10	12	14	14	16	18	20	22
y maks	3.5	4	4.5	5.5	7	8	8	8	9	10	11
y1 maks	4.5	5	5.5	6.5	8	9	9	10	11	12	13

Kroki użycia:

Etapy przetwarzania metalowej okrągłej nakrętki skrzydełkowej nie są skomplikowane. Polegają one głównie na kuciu na zimno w celu nadania kształtu, a następnie gwintowaniu.

(1) Przygotowanie surowca

Walcówka okrągła, zwykle wykonana ze stali węglowej (np. 1010, 1022) lub stali nierdzewnej (304, 316).

W pierwszej kolejności należy przeciągnąć walcówkę na wymaganą średnicę, następnie wykonać wyżarzanie sferoidyzujące, aby materiał stał się bardziej miękki, co jest wygodne do późniejszego kucia na zimno.

(2) Formowanie na zimno (rdzeń)

Przy pomocy wielostanowiskowej maszyny do kucia na zimno drut jest cięty, a następnie kilkakrotnie w sposób ciągły stemplowany w jednej maszynie. W jednej operacji powstają oba okrągłe ucha (skrzydełka) i środkowy korpus nakrętki.

Pierwsze stanowisko: Gięcie wstępne, utworzenie podstawowego zarysu kształtu

Kolejne stanowisko pracy: Wyciśnij okrągłe skrzydełka po obu stronach i sześciokątną lub okrągłą podstawę pośrodku.

(3) Walcowanie gwintów (obróbka gwintów)

Do rozwinięcia gwintu wewnętrznego użyj maszyny do gwintowania lub walcarki do gwintów.

Walcowanie gwintów sprawi, że powierzchnia nici będzie bardziej gęsta i gładka.

（4）Dotknij gwintu (jeśli jest to otwór przelotowy)

Jeśli nakrętka ma kształt otworu przelotowego (a nie ślepego), konieczne jest ponowne nakręcenie gwintu wewnętrznego za pomocą gwintownika, aby upewnić się, że gwint jest gładki i że ogranicznik może się prawidłowo zatrzymać.

(5) Obróbka powierzchniowa

Galwanizacja: Najpopularniejszym rodzajem jest galwanizacja niebiesko-białym cynkiem lub żółtym cynkiem.

Zaciemnienie: Krótkotrwała ochrona przed rdzą, ciemny kolor, odpowiedni do suchego środowiska

Stal nierdzewna: Nie wymaga obróbki powierzchni. Wystarczy wypolerować lub pasywować.

Inne: cynkowanie ogniowe, powłoka Dacromet itp., stosowane do silnej ochrony przed korozją na zewnątrz

(6) Kontrola jakości

Sprawdzanie gwintu za pomocą zestawu mierników

Kontrola kształtu skrzydła (sprawdzanie brakujących materiałów i zadziorów)

Kontrola twardości

Test mgły solnej (według wymagań klienta)

（7）Opakowanie

Według wymagań klienta może być pakowany luzem, w worki foliowe, w pudełka papierowe lub na paletach.
