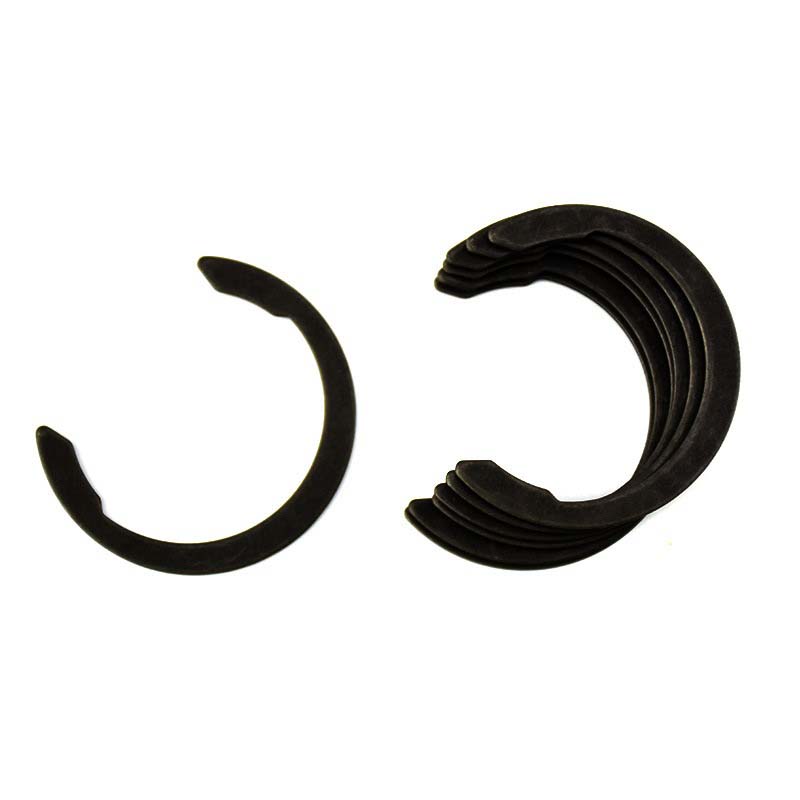

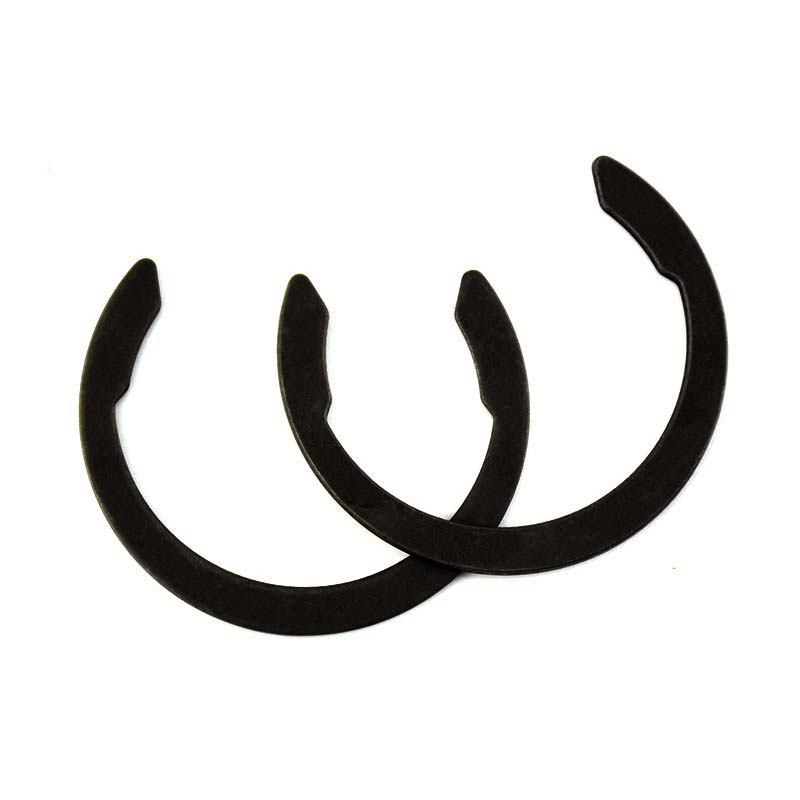

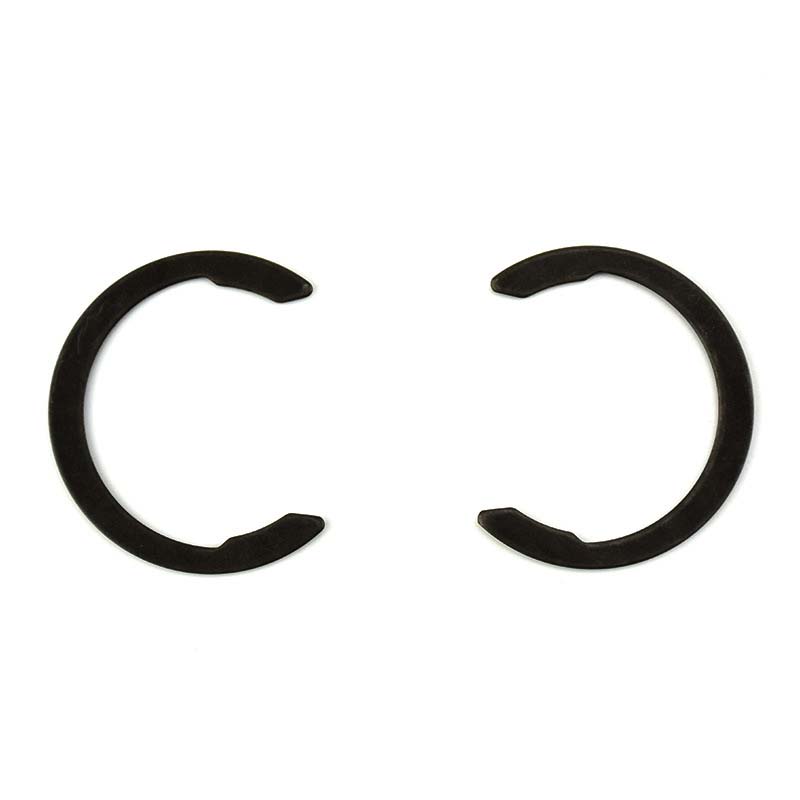

Metryczny pierścień ustalający sprężyny

Metryczne pierścienie ustalające sprężyny są wykonane w rozmiarach urzędów publicznych i nadają się do stosowania tam, gdzie wymagane są standardowe rozmiary. Są często stosowane w niektórych układach mechanicznych i motoryzacyjnych. Xiaoguo® współpracuje z sektorami motoryzacyjnym i lotniczym w celu opracowania odpornych na korozję elementów złącznych.

Model:BS 3673-3-1-2011

Wyślij zapytanie

Opis produktu

Metryczne pierścienie ustalające sprężyny są zwykle wykonane ze stali wysokowęglowej lub stali nierdzewnej, takiej jak ASTM A313. Te ze stali węglowej są mocniejsze (o wiele mocniejsze, do 2100 MPa), podczas gdy stal nierdzewna lepiej nie rdzewieje ani nie koroduje. Jeśli stopy zostaną poddane obróbce cieplnej, wytrzymają dłużej i lepiej znoszą zużycie. Do prac, w których potrzebne są materiały, które nie przyklejają się do magnesów lub mogą wytrzymać szalenie wysoką temperaturę, użyją materiałów takich jak brąz fosforowy lub Inconel®. Wszystkie materiały, których używają, przechodzą szereg testów w celu sprawdzenia, czy spełniają specyfikacje ISO 8750-8752.

Aplikacja

Metryczne pierścienie ustalające sprężyny są bardzo powszechne w takich elementach, jak skrzynie biegów samochodów, silniki elektryczne i układy hydrauliczne. Służą do mocowania wałów wirników w pompach, utrzymywania łożysk na miejscu w układach przenośników i blokowania sworzni tłokowych wewnątrz silników. W lotnictwie znajdziesz je w częściach turbin i podwoziach. Przydają się również w elektronice użytkowej, gdzie pomagają w naprawie podzespołów w małych urządzeniach. Inżynierowie używają sprężynowych pierścieni ustalających, gdy potrzebują niezawodnego zamocowania części, szczególnie w ważnych układach, w których awarie nie mogą się zdarzyć.

Rozmiar

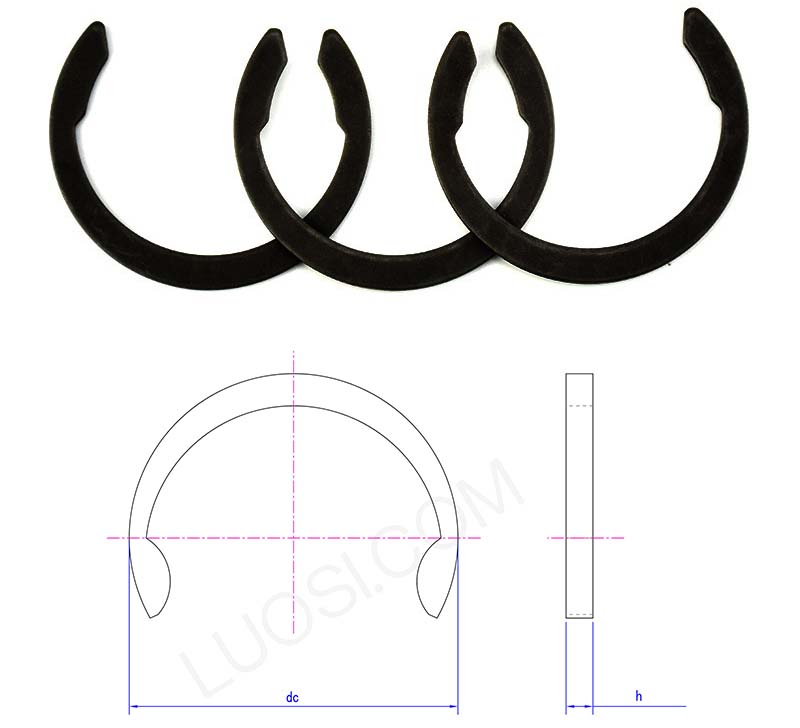

Metric spring retaining rings

pon	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
maks. prąd stały	18	19	20	21	22	23	25	26.3	27.6	29.2	30
godz. min	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h maks	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

P: Jak określić właściwy rozmiar i typ metrycznych pierścieni ustalających sprężynę dla mojego zastosowania?

Odp.: Wybór odpowiedniego metrycznego pierścienia ustalającego sprężynę polega na dopasowaniu go do średnicy rowka, średnicy wału lub średnicy otworu oraz obciążenia, jakie musi wytrzymać. Należy dokładnie zmierzyć szerokość, głębokość i średnicę rowka montażowego. Nawet niewielkie różnice mogą spowodować, że części nie będą prawidłowo zamocowane. Wybierz rozmiar w zależności od konkretnego przypadku użycia lub specyfikacji projektu, standardowe rozmiary, takie jak DIN 471/472 lub ANSI B27.1. Jeśli potrzebujesz niestandardowej instalacji, daj nam znać temperaturę instalacji, czy obciążenie jest w ruchu czy nieruchomo oraz warunki otoczenia (wilgotność, zapylenie itp.), a my dostosujemy ją do Twoich potrzeb. Sprężynowe pierścienie ustalające są produkowane dla określonych sił promieniowych lub sił osiowych, dlatego musisz sprawdzić, czy nośność pierścienia ustalającego spełnia potrzeby Twojego projektu. Możemy zapewnić wsparcie techniczne, kompleksową obsługę i ograniczyć występowanie przedwczesnego pękania pierścieni ustalających.
