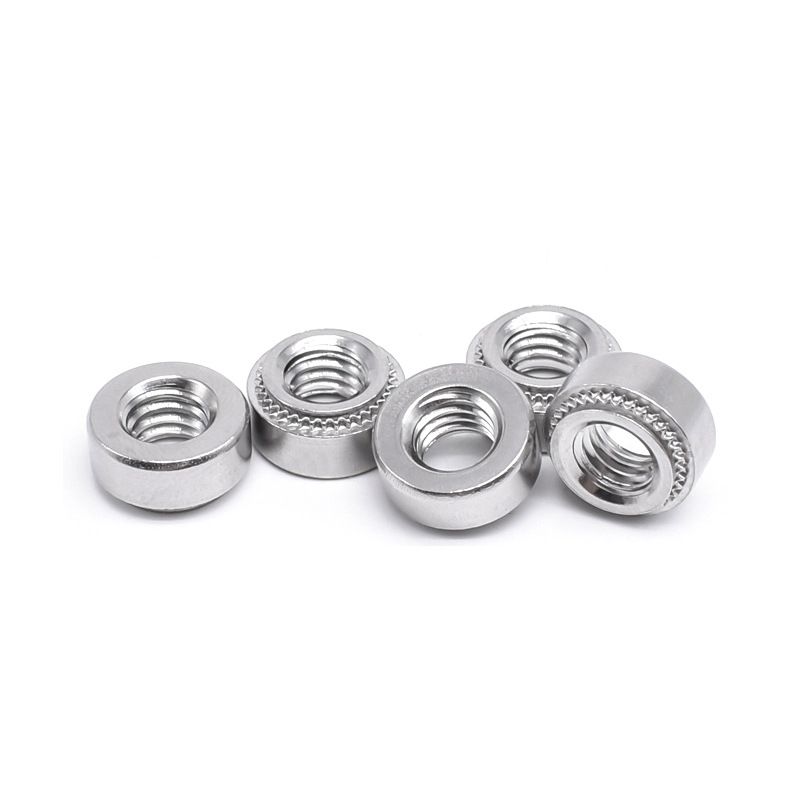

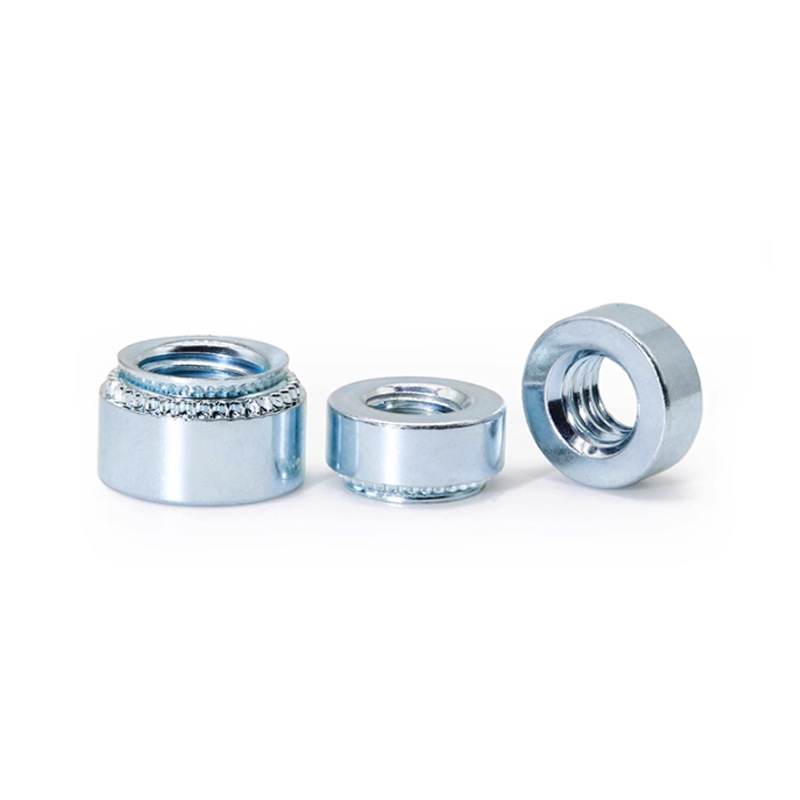

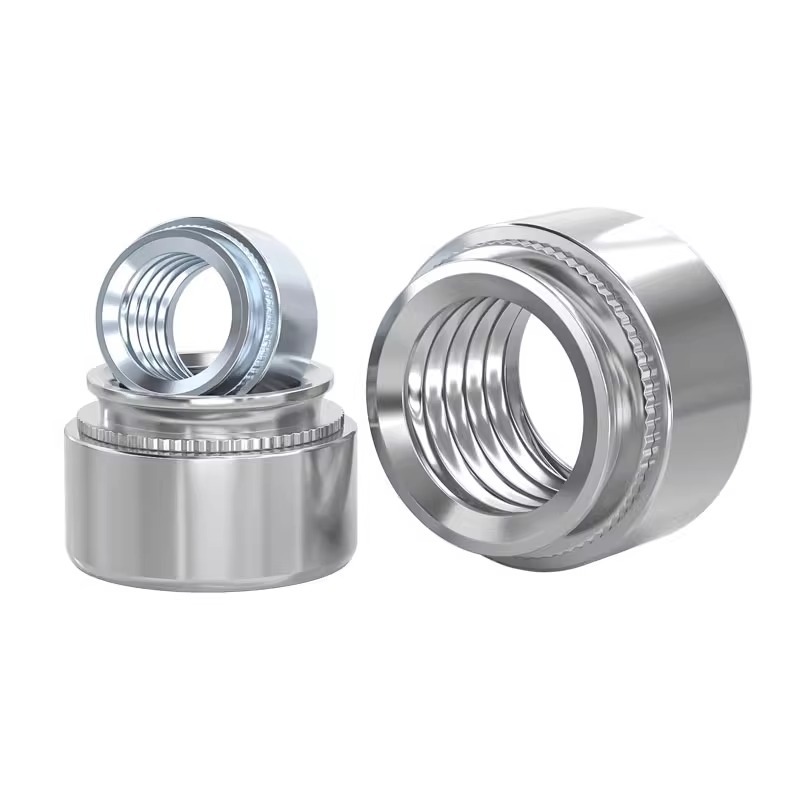

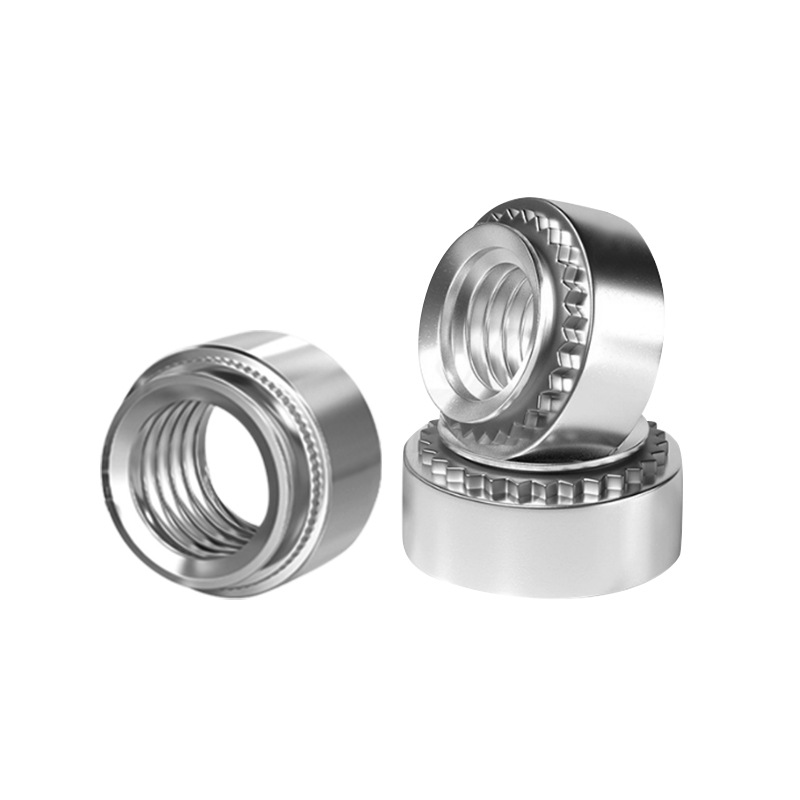

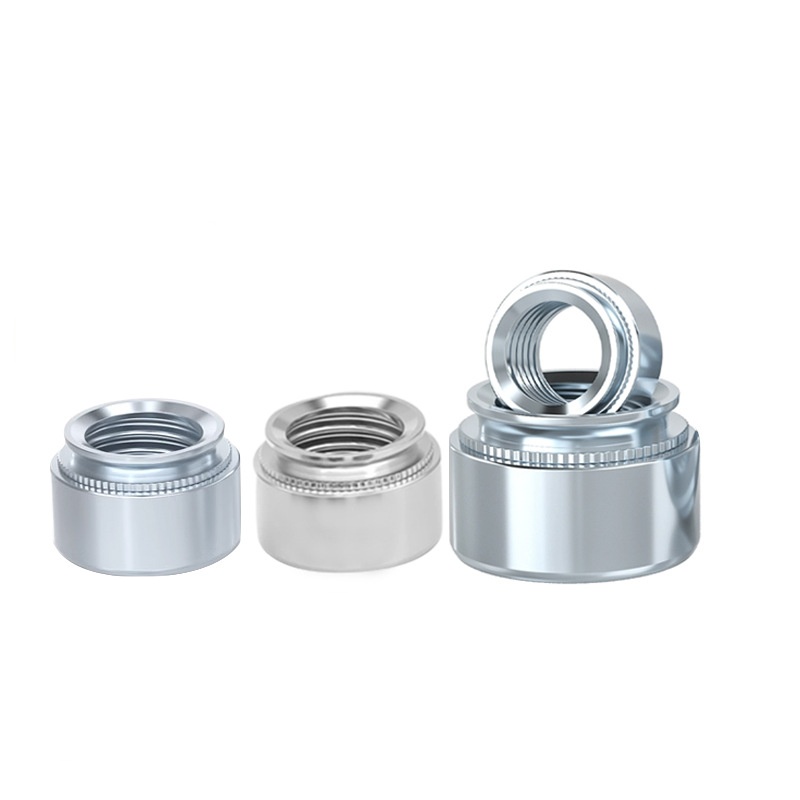

Trwała nakrętka zaciskająca

Xiaoguo® dostarcza niezbędne elementy złączne na całym świecie. Trwała nakrętka wciskana to trwały element złączny przeznaczony do cienkich materiałów arkuszowych. Jeśli jesteś zainteresowany, możemy dostarczyć bezpłatne próbki.

Model:QIB/IND CLA

Wyślij zapytanie

Opis produktu

Stała nakrętka wciskana jest trwałym łącznikiem stosowanym do blachy. W przeciwieństwie do zwykłych nakrętek, które wymagają spawania lub gwintowania, można je szybko zamontować przy użyciu siły docisku, tworząc mocne i niezawodne miejsce gwintowane do mocowania przedmiotów. Posiada precyzyjnie wykonany pilot oraz radełkowany trzonek. Po zainstalowaniu części te przesuwają materiał, w którym są umieszczone, tworząc zamek.

Pozwala to uniknąć odkształceń termicznych, eliminuje dodatkowe etapy oraz znacznie skraca czas i koszty montażu. Technologia ta idealnie nadaje się do produkcji na dużą skalę, wymagającej wydajnych i solidnych rozwiązań z zakresu mocowania, i jest stosowana w wielu gałęziach przemysłu.

Zalety produktu:

Najważniejszą cechą trwałych nakrętek wciskanych jest to, że mogą one tworzyć trwałe, mocne połączenie bezpośrednio w blachy plastycznej lub płytach z metali nieżelaznych, bez konieczności nawiercania gwintów. Podczas montażu prasa wciska trwałą nakrętkę zaciskową w materiał. Jego specyficzny kształt sprawia, że otaczający go metal porusza się i spływa do pierścieniowego wgłębienia (jak radełkowanie lub rowek) pod łbem i/lub wokół trzonu.

Powstały mocny zamek mechaniczny skutecznie wytrzymuje siły obrotowe i wyciągające. Dzięki tej technologii powstaje również wkładka gwintowa o wysokiej wytrzymałości, która jest odporna na wibracje, zapewniając mocny i niezawodny fundament dla połączenia śrubowego.

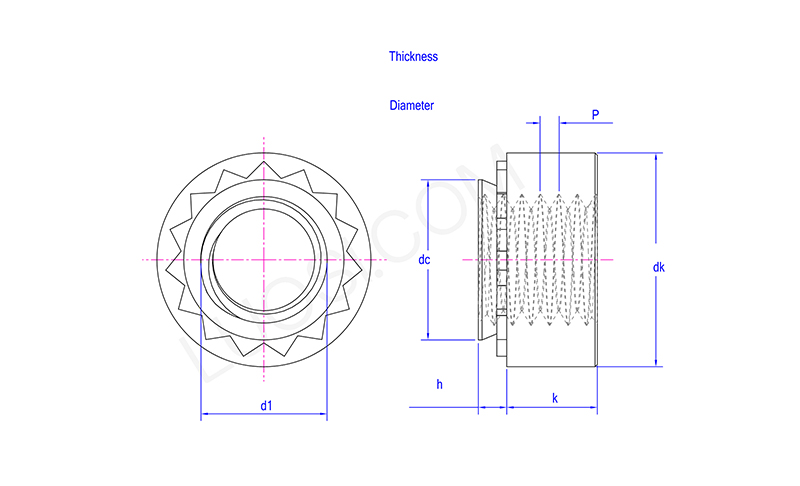

pon	M2-1	M2-2	M3-1	M3-2	M3,5-1	M3,5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
maks. prąd stały	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
ok min	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
dk maks	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
k min	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
k maks	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
h koder	1	2	1	2	1	2	1	2	1	2	1
h maks	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Grubość płyty montażowej min	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Średnica otworów montażowych min	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Średnica otworów montażowych Max	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	M2	M2	M3	M3	M3,5	M3.6	M4	M4	M5	M5	M6

Jakie są główne tryby awarii trwałych nakrętek zaciskanych?

Trwałe nakrętki wciskane mogą zawieść na kilka głównych sposobów. Jeden jest wyciągany – gdy nakrętka wychodzi prosto z arkusza. Dzieje się tak często, jeśli klincz nie jest wystarczająco głęboki lub jeśli nakrętka nie jest odpowiednia do grubości blachy. Inny się kręci – kiedy nakrętka obraca się w blasze, zwykle dlatego, że ząbki nie trzymają się wystarczająco dobrze. Gwinty wewnątrz również mogą się rozebrać.

Wybór właściwej nakrętki i prawidłowe ustawienie instalacji zapobiegnie występowaniu tych problemów.
