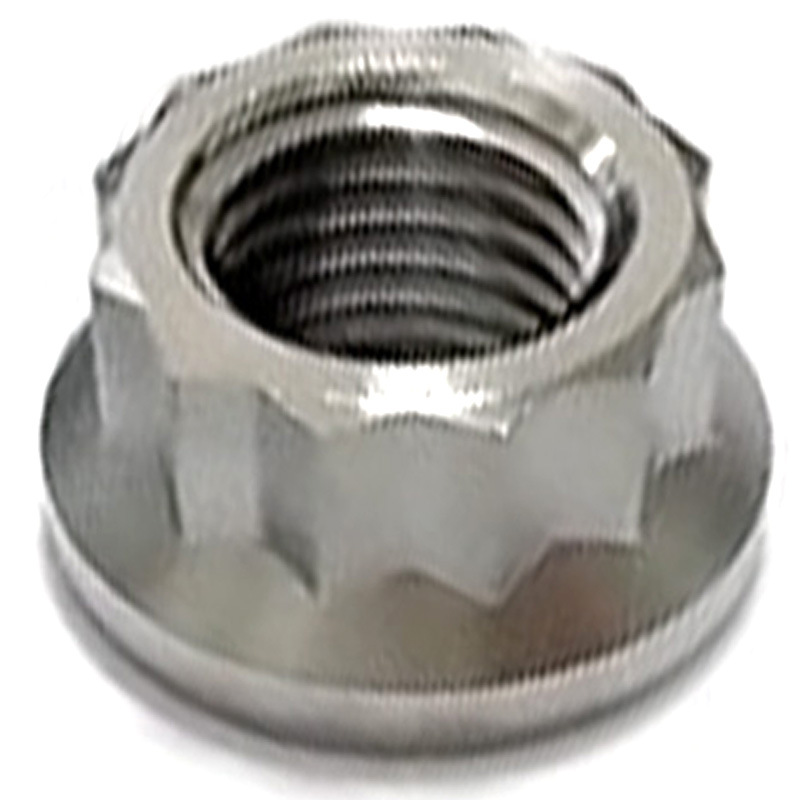

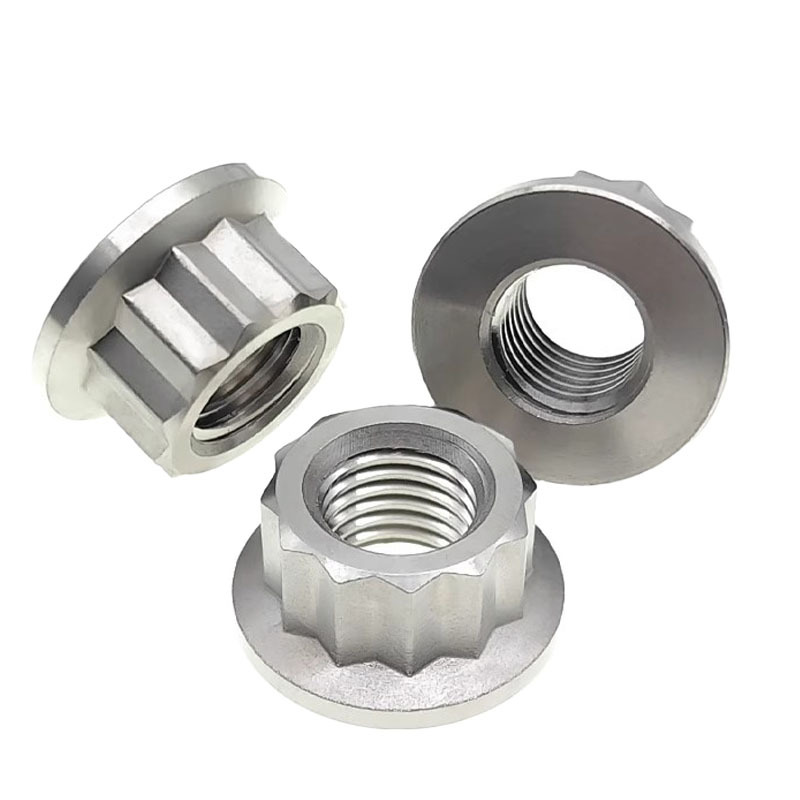

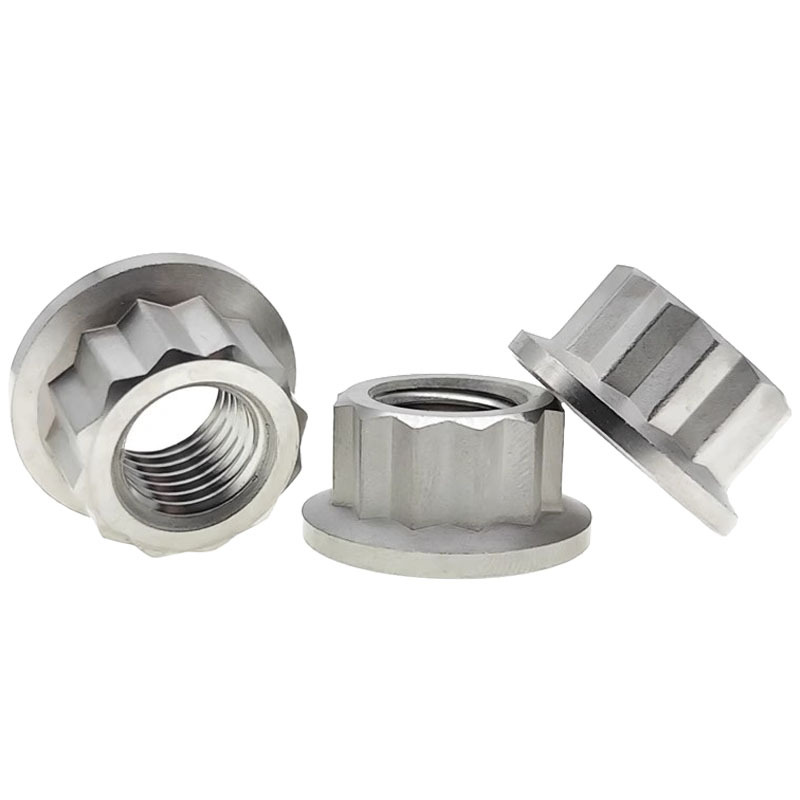

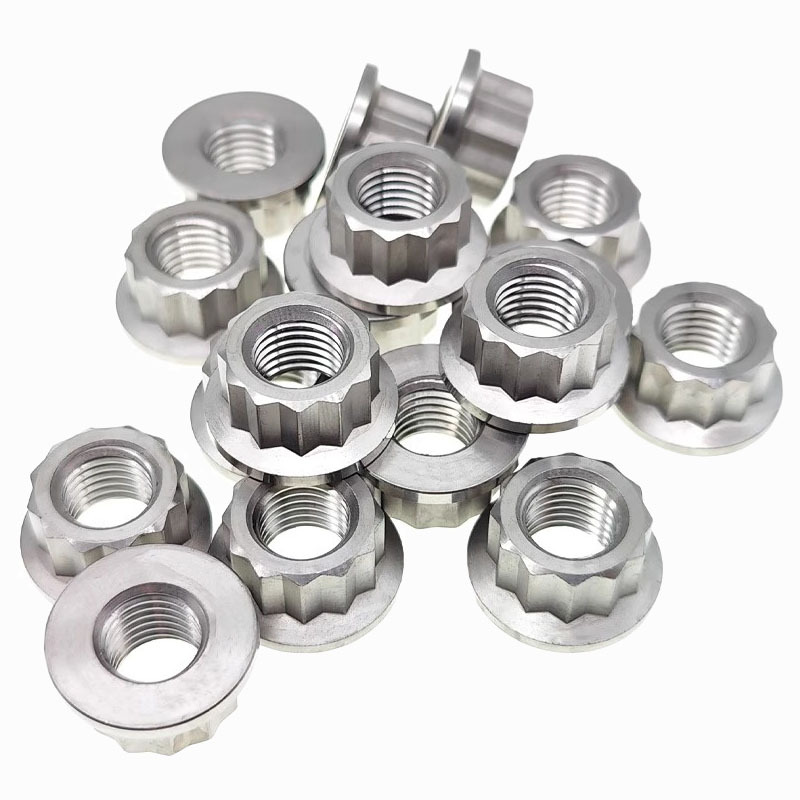

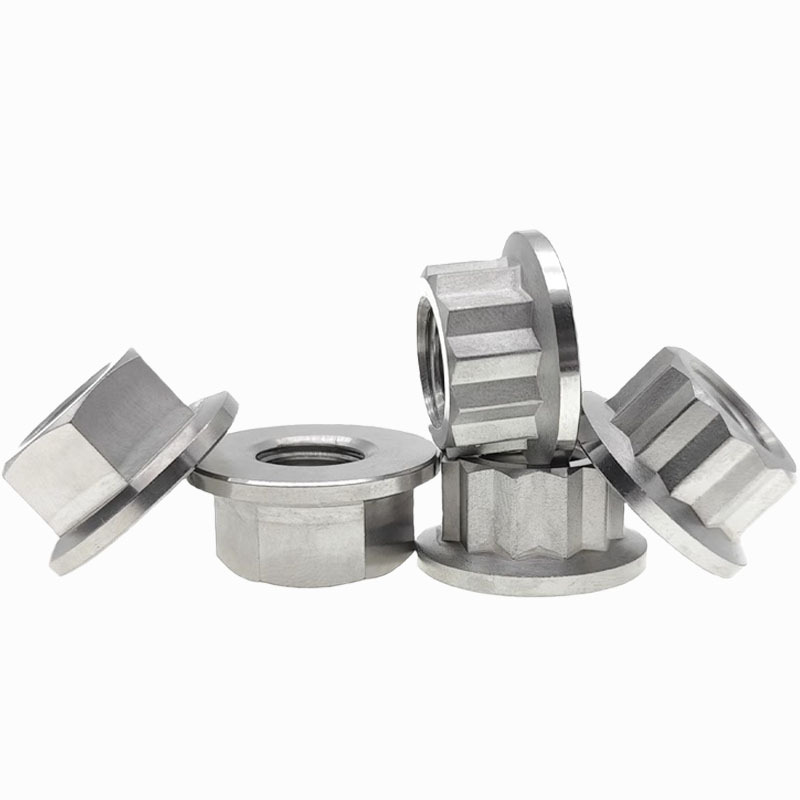

Profesjonalna 12-punktowa nakrętka podkładkowa

Profesjonalna 12-punktowa nakrętka podkładkowa to produkt, którego główną cechą konstrukcyjną jest 12-punktowy łeb z płaską ścianką, który pozwala na zastosowanie wyższego momentu obrotowego niż standardowa nakrętka sześciokątna. Zespół wsparcia technicznego Xiaoguo®, jako niezawodnego dostawcy, jest łatwo dostępny, aby pomóc w wyborze produktu i rysunkach technicznych.

Model:MS 3376B-1971

Wyślij zapytanie

Opis produktu

W przypadku projektów konstrukcji stalowych - takich jak mosty, budynki i wieże transmisyjne - profesjonalne 12-punktowe nakrętki podkładkowe mają kluczowe znaczenie dla uzyskania bezpiecznego połączenia śrubowego. Podczas montażu elementów konstrukcyjnych elementy te są zwykle używane ze śrubami ASTM A325 lub A490.

Podkładka na nakrętce pomaga skorygować drobne odchylenia. Chroni również łączoną powierzchnię stalową przed zarysowaniami (tj. przyleganiem metalu i zadrapaniami) oraz efektem zginania przy przyłożeniu wysokiego momentu obrotowego. Dzięki temu cała konstrukcja pozostaje stabilna i bezpieczna przez długi czas, spełniając rygorystyczne normy inżynieryjne.

Scenariusz zastosowania

Przemysł energii odnawialnej, zwłaszcza w produkcji turbin wiatrowych, opiera się na 12-punktowych nakrętkach podkładkowych klasy profesjonalnej w krytycznych połączeniach śrubowych. Mamy tu na myśli takie obszary, jak sekcje wież, gondole i elementy wirnika.

Obszary te muszą wytrzymać duże obciążenia: obciążenia dynamiczne, ekstremalne warunki pogodowe i ciągłe naprężenia wibracyjne. Profesjonalne 12-punktowe nakrętki podkładkowe mają zazwyczaj większą średnicę i są wykonane z zaawansowanych materiałów, dzięki czemu są w stanie zapewnić wymaganą siłę dokręcania i odporność na zmęczenie. Ich konstrukcja zapewnia bezpieczny montaż – można je konserwować, a przy tym są bardzo niezawodne. Ma to kluczowe znaczenie, ponieważ infrastruktura ta musi działać nieprzerwanie przez kilka dziesięcioleci.

Parametry produktu

pon	#10	1/4	5/16	3/8
P	32	28	24	24
dk maks	0.38	0.46	0.56	0.66
min prądu stałego	0.3	0.4	0.5	0.6
h2 maks	0.023	0.023	0.023	0.023
h2 min	0.013	0.013	0.013	0.013
godz. min	0.056	0.06	0.09	0.102
h1 maks	0.031	0.036	0.042	0.042
godz.1 min	0.006	0.007	0.008	0.008
k maks	0.243	0.291	0.336	0.361

Często zadawane pytania

P: Jakie narzędzia są potrzebne do montażu i dokręcenia 12-punktowej nakrętki podkładki profesjonalnej klasy?

Odp.: Aby zainstalować naszą profesjonalną 12-punktową nakrętkę podkładkową, będziesz potrzebować dedykowanego 12-kątnego klucza nasadowego lub klucza — jest ono powszechnie określane jako narzędzie podwójnie sześciokątne lub narzędzie w kształcie podwójnego klina.

Narzędzie to idealnie dopasowuje się do kształtu nakrętek, dzięki czemu może mieć pełny kontakt z powierzchnią nakrętek. Dzięki temu można bezpiecznie i łatwo zastosować moment obrotowy. Bardzo ważne jest jednak użycie narzędzia o odpowiednim rozmiarze – niewłaściwe użycie może spowodować zaokrąglenie końcówki nakrętki.

Ponadto, ponieważ 12-punktowa nakrętka podkładki profesjonalnej klasy ma już wbudowaną podkładkę, nie ma potrzeby przygotowywania dodatkowej. Taka konstrukcja nie tylko znacznie skraca proces montażu, ale także zapewnia, że wszystkie elementy podczas dokręcania nakrętek znajdą się w zadanych, precyzyjnych pozycjach.
