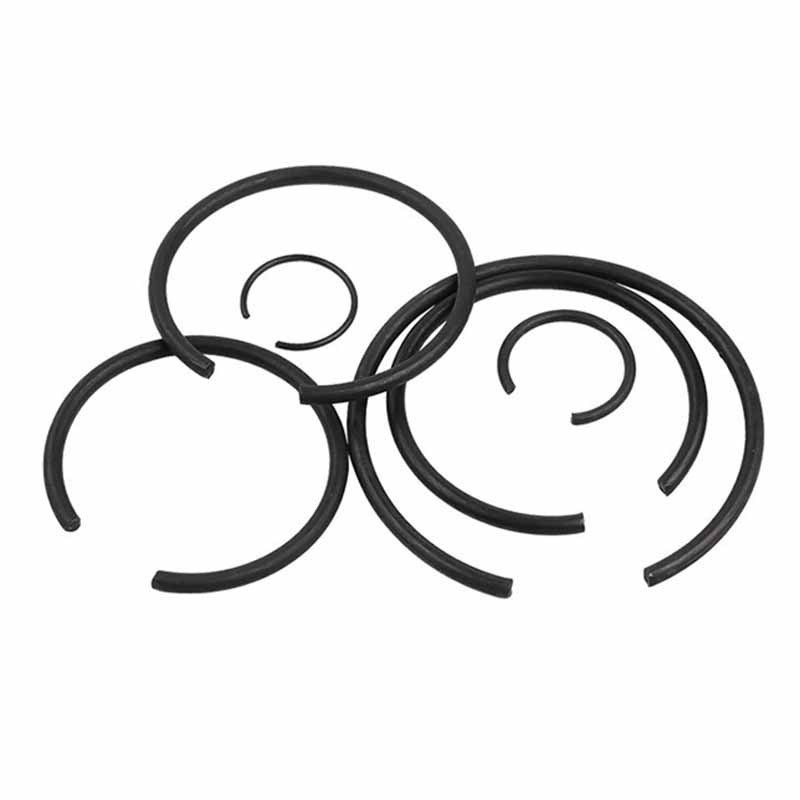

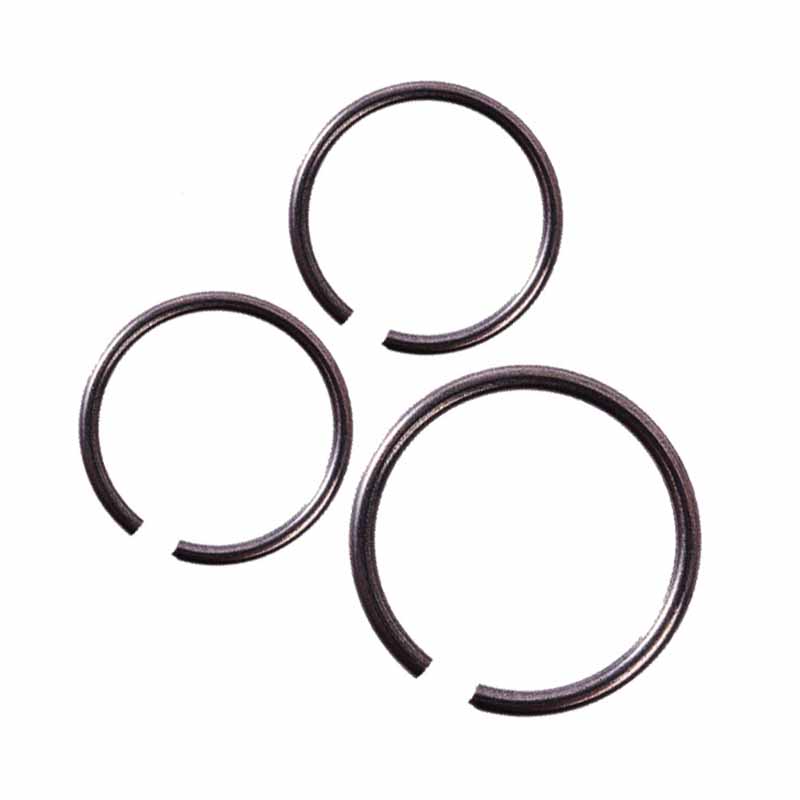

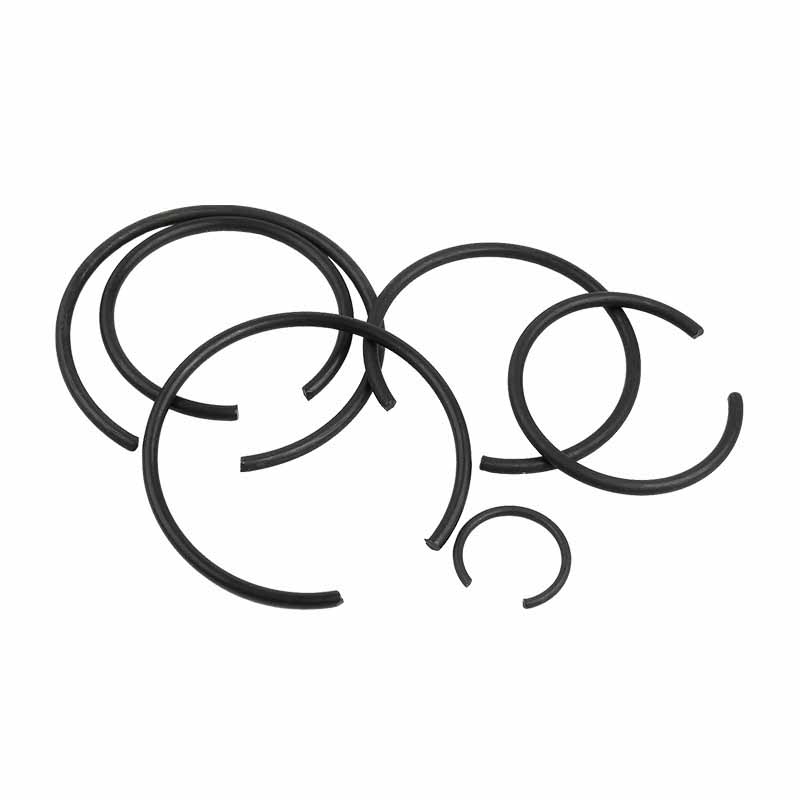

Okrągły pierścień zatrzaskowy z drutu do otworu

Pierścień zatrzaskowy z drutu okrągłego do otworu jest instalowany w okrągłym otworze i jest elementem mocującym, który ustala ruch osiowy części. Wykonany jest z odpornej na korozję mocnej stali lub stopu. Xiaoguo® zwraca uwagę na ochronę środowiska, w zeszłym roku poddając recyklingowi 12 ton złomu metalowego w ramach inicjatywy ekologicznej produkcji.

Model:DIN 471-1981

Wyślij zapytanie

Opis produktu

Pierścień zatrzaskowy z drutu okrągłego do otworu wykonany jest ze stali węglowej lub stali nierdzewnej (takiej jak SAE 1074/1095 lub AISI 302/316), które nie są łatwe do rdzewienia i mają dobrą odporność na ciśnienie, wytrzymują większe ciśnienie i nie są łatwe do złamania podczas procesu dokręcania. Są poddane obróbce cieplnej, aby były elastyczne i mogą pozostać napięte nawet w bardzo gorącym lub zimnym środowisku. Stal nierdzewna jest bardziej odpowiednia w środowiskach o większej zawartości wilgoci lub substancji chemicznych, takich jak elementy morskie lub sprzęt medyczny, w których często występuje wilgoć lub środki czyszczące. Są wystarczająco wytrzymałe, aby wytrzymać codzienne zużycie, ale jednocześnie wystarczająco elastyczne, aby wcisnąć się w rowek bez pękania. W trudnych warunkach środowiskowych bardziej odpowiednia jest stal nierdzewna.

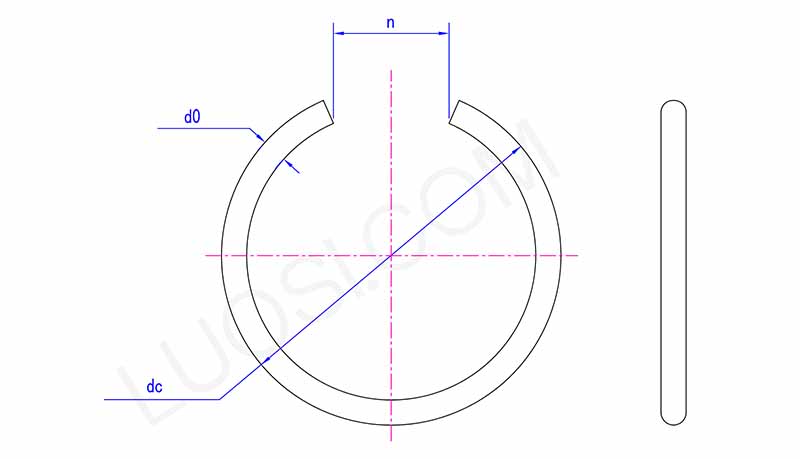

Round Wire Snap Ring For Bore

pon	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
maks. prąd stały	28.8	30.8	32.8	35.5	38.5	41.5	43.5	45.8	48.8	51.8	53.8
min prądu stałego	28.3	30.3	32.3	34.9	37.9	40.9	42.9	45	48	51	53
n	10	10	10	12	12	12	12	16	16	16	16

Aplikacja

Pierścień zatrzaskowy z drutu okrągłego do otworu stosowany jest w przekładniach, pompach, łożyskach i układach hydraulicznych do zabezpieczania elementów, takich jak wały, tłoki i wirniki. Ich stosunkowo niewielki rozmiar sprawia, że idealnie nadają się do ciasnych przestrzeni, takich jak lotnictwo, przekładnie samochodowe i robotyka, gdzie wymagany jest mocny, a jednocześnie lekki sposób mocowania komponentów. Pomagają zapobiegać ruchom osiowym elementów urządzeń obrotowych.

Pomiar wymiarów

P: Jak określić prawidłowy rozmiar i tolerancję pierścienia osadczego z drutu okrągłego dla otworu dla konkretnego zastosowania?

Odp.: Aby wybrać odpowiedni rozmiar pierścienia osadczego z drutu okrągłego, należy zmierzyć średnicę otworu, średnicę rowka (szerokość i głębokość) oraz obciążenie osiowe lub promieniowe, jakie musi wytrzymać. Pierścienie osadcze produkowane przezFabryka Xiaoguo®spełniają standardy jakości. Standardowy rozmiar zewnętrznego pierścienia osadczego jest zgodny z normą DIN 471, a standardowy rozmiar wewnętrznego pierścienia osadczego jest zgodny z normą DIN 472, z tolerancją około ± 0,05 mm.

Wystarczy podać średnicę otworu, szerokość i głębokość rowka oraz temperaturę roboczą, a my dopasujemy je do specyfikacji katalogowych. Jeśli Twoja aplikacja nie jest standardowa, możemy ją również dostosować.

Upewnij się, że swobodna średnica (jeśli nie jest zamontowana) i naprężenie pierścienia osadczego po zamontowaniu spełniają limity naprężeń mechanicznych elementu. Zapobiega to zginaniu się lub pękaniu pod wpływem ruchomych lub zmiennych obciążeń.

Instrukcje użytkowania produktu

Używanie pierścienia zatrzaskowego z drutu okrągłego do otworu jest proste, ale najpierw musisz przygotować odpowiednie narzędzia. Zazwyczaj będziesz potrzebować pary szczypiec do pierścieni osadczych — upewnij się, że odpowiadają one rozmiarowi pierścienia osadczego. Zacznij od sprawdzenia otworu (otwór), w którym zainstalujesz pierścień; wyczyść wszelkie zanieczyszczenia i zadziory, aby zapewnić gładkie dopasowanie. Następnie za pomocą szczypiec do pierścieni zatrzaskowych ściśnij razem końce pierścienia. Zastosuj równomierny nacisk, tak aby pierścień lekko się skurczył, na tyle, aby zmieścił się w otworze. Gdy pierścień będzie wystarczająco mały, ostrożnie włóż go we wstępnie obrobiony rowek wewnątrz otworu. Powoli zwolnij szczypce, pozwalając pierścieniowi powrócić do pierwotnego kształtu. Sprawdź dokładnie, czy pierścień jest całkowicie osadzony w rowku – jeśli nie zostanie prawidłowo osadzony, nie utrzyma elementu na miejscu. Przy wyjmowaniu pierścienia czynność powtórzyć: za pomocą szczypiec ściśnij pierścień, wyciągnij go z rowka, a następnie wyjmij z otworu. Pamiętaj, aby wybrać odpowiedni rozmiar pierścienia osadczego dla otworu; niedopasowany rozmiar albo nie będzie pasował, albo nie zapewni bezpiecznego trzymania.

Opakowanie produktu

Opakowanie tego pierścienia zatrzaskowego zostało zaprojektowane z myślą o praktyczności i ochronie. Każde opakowanie pierścienia zatrzaskowego z drutu okrągłego do otworu jest zwykle dostarczane w przezroczystej plastikowej torbie lub małym kartonowym pudełku. Obydwa rodzaje opakowań są szczelnie zamknięte, aby chronić przed kurzem, wilgocią i brudem, co zapobiega rdzewieniu lub uszkodzeniu pierścienia. Opakowanie posiada czytelne etykiety z podstawowymi informacjami: rozmiarem zatrzasku, ilością w opakowaniu oraz materiałem, z którego jest wykonany. Ułatwia to znalezienie odpowiedniego pakietu podczas zakupów lub porządkowania narzędzi. W przypadku opakowań o jednym rozmiarze pierścienie są starannie rozmieszczone, aby uniknąć splątania lub zgięcia. Jeśli opakowanie ma wiele rozmiarów, często są one oddzielone wewnątrz małymi przegródkami. Większość toreb plastikowych można ponownie zamknąć – jeśli nie zużyjesz wszystkich pierścieni na raz, możesz ponownie zamknąć torebkę na czas przechowywania. Pudła kartonowe można układać jeden na drugim, oszczędzając miejsce w garażu lub skrzynce narzędziowej. Opakowanie jest proste, ale funkcjonalne, co ułatwia zarówno sprzedawcom detalicznym eksponowanie, jak i użytkownikom przechowywanie pierścieni zatrzaskowych oraz dostęp do nich.
