Wkręć standardową podkładkę płaską

Jako dostawca standardowych podkładek płaskich śrubowych, Xiaoguo® oferuje produkty, które przeszły rygorystyczne testy. Podczas pracy nasze produkty mogą skutecznie rozkładać siłę blokującą równomiernie na większej powierzchni styku, zapobiegając deformacji materiału.

Wyślij zapytanie

Opis produktu

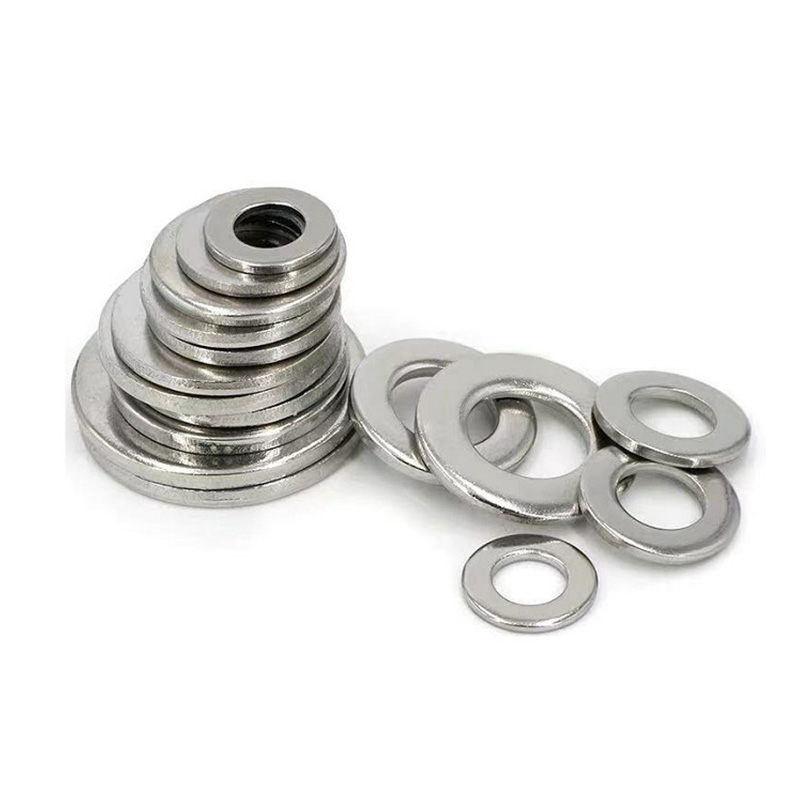

Standardowa podkładka płaska ze śrubą to część mechaniczna w kształcie płaskiego okrągłego pierścienia z otworem pośrodku. Zwykle jest wykonany z metalu (takiego jak stal węglowa, stal nierdzewna) lub materiałów niemetalowych (takich jak nylon, guma). Umieszcza się go pomiędzy powierzchnią śruby, nakrętki a łączonym elementem i stanowi niezbędną część pomocniczą w prostym systemie mocowania.

Specyfikacja Wymiary

Nasze standardowe podkładki płaskie śrubowe są produkowane w ścisłej zgodności z międzynarodowymi normami, co gwarantuje, że mogą być kompatybilne z innymi elementami mocującymi używanymi przez klientów.

Poniżej znajduje się tabela porównawcza typowych rozmiarów specyfikacji w oparciu o normę DIN 125/ISO 7089:

Specyfikacja nominalna (średnica śruby)	Średnica wewnętrzna d (mm)	Średnica zewnętrzna D (mm)	Grubość t (mm)
M6	6.4	12	1.6
M8	8.4	16	1.6
M10	10.5	20	2.0
M12	13.0	24	2.5
M16	17.0	30	3.0

Funkcja podstawowa

Śruba Standard Flat Washer to niezawodni „bohaterowie za kulisami” w każdym punkcie połączenia, cicho wykonujący kluczowe funkcje, takie jak rozprowadzanie nacisku i ochrona powierzchni.

(1) Rozłóż nacisk i chroń obrabiany przedmiot

Zwiększając powierzchnię styku łba nakrętki lub śruby z powierzchnią przedmiotu obrabianego. Siła mocowania może być rozłożona bardziej równomiernie na elemencie obrabianym, zapobiegając w ten sposób wgnieceniom, deformacjom lub uszkodzeniom powierzchni.

(2) Zmniejsz tarcie i chroń powłokę powierzchniową

Jako gładka warstwa barierowa zapobiega zarysowaniom powłoki powierzchni przedmiotu obrabianego spowodowanym obrotem lub tarciem podczas dokręcania nakrętek lub śrub.

(3) Pomocnicze zabezpieczenie przed poluzowaniem, stabilne połączenie

(4) Płaskie podkładki zapewniają stabilną, płaską powierzchnię nośną dla podkładek zabezpieczających (takich jak podkładki sprężyste). Ponadto zwiększają w pewnym stopniu tarcie na powierzchni styku, pomagając w ten sposób zwiększyć odporność łącznika na wibracje. Wypełnij lukę Przy stosowaniu precyzyjnych instrumentów, osiową szczelinę pomiędzy elementami można precyzyjnie wyregulować, dodając lub zmniejszając liczbę standardowych podkładek płaskich śrubowych.

(5) Specjalne materiały mogą spełniać różne funkcje.

Izolacja: Nylon lub plastik mogą skutecznie zapobiegać przepływowi prądu i unikać zwarć.

Uszczelnianie: Guma lub miękkie metale mogą wypełnić szczeliny pod ciśnieniem, zapobiegając wyciekom cieczy lub gazów.

Antykorozja: stal nierdzewna lub materiał ocynkowany jest odporny na korozję i wydłuża żywotność.

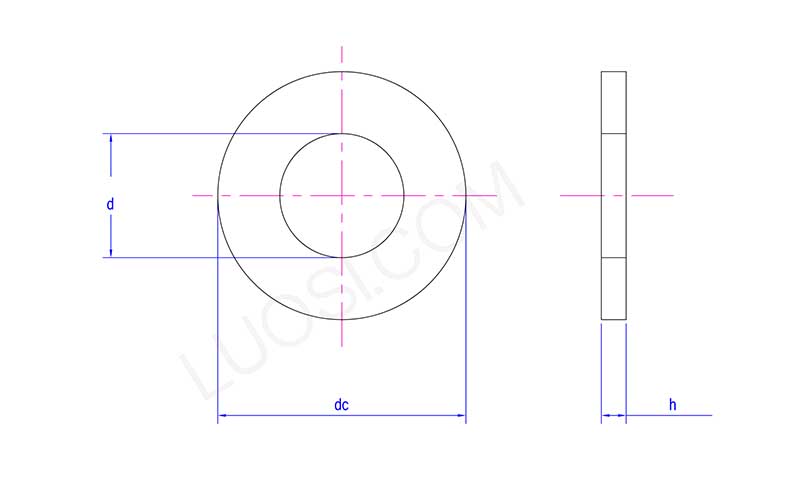

Screw Standard Flat Washer

pon	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
dmaks	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
min	17	19	21	23	25	28	31	34	37	42	45
maks. prąd stały	30	34	37	39	44	50	56	60	66	72	78
grudzień min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h maks	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
godz. min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7
