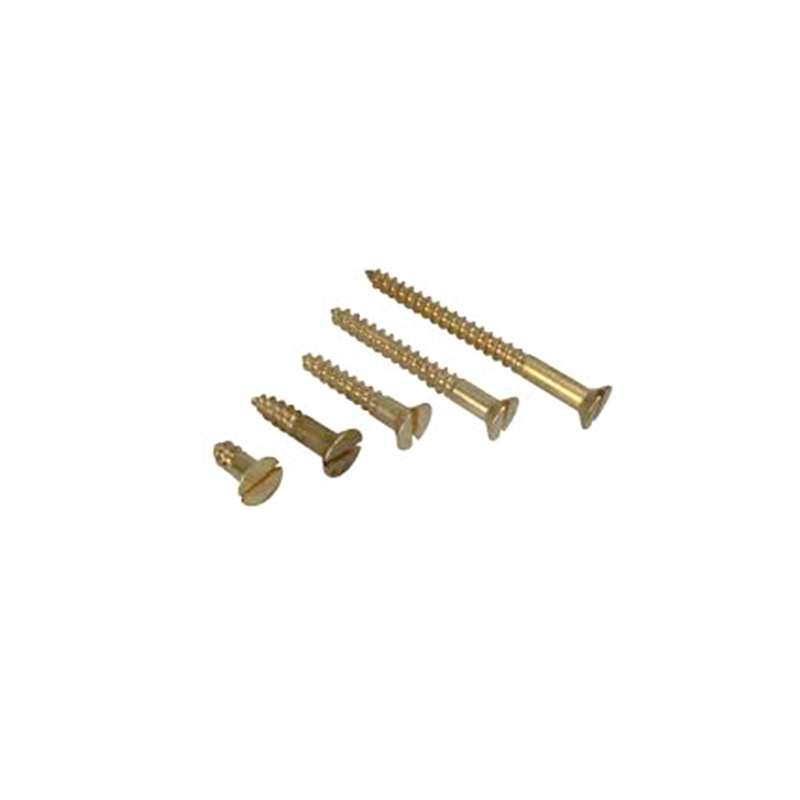

Wkręt samogwintujący do drewna z łbem stożkowym z rowkiem

Wkręt samogwintujący do drewna z łbem stożkowym szczelinowym, produkowany w fabryce Xiaoguo®, może być całkowicie osadzony w drewnie, jeśli jest używany z pasującym wiertłem stożkowym. W ten sposób część mocująca pozostaje ukryta i sprawia, że gotowe elementy wyglądają schludnie.

Wyślij zapytanie

Opis produktu

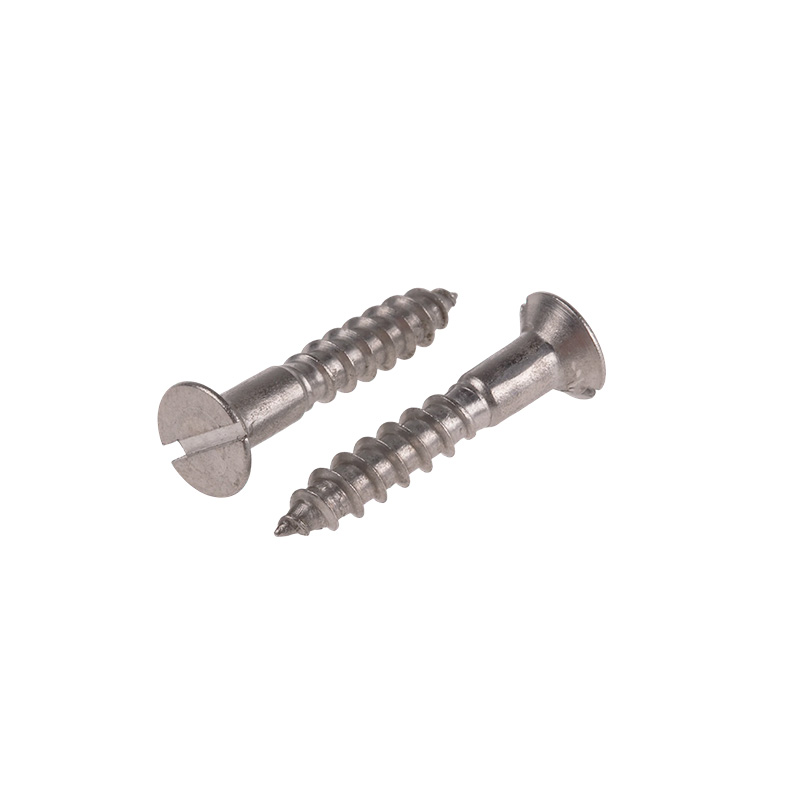

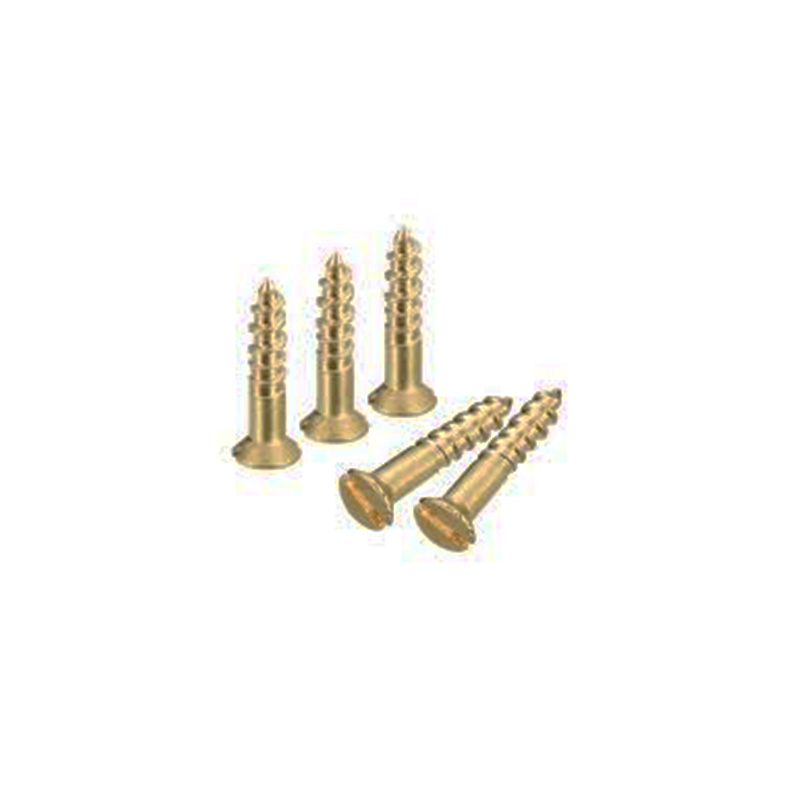

Wkręt samogwintujący do drewna z łbem stożkowym szczelinowym to rodzaj łącznika do obróbki drewna ze stożkowym łbem (o kącie stożka 90°) i rowkiem szczelinowym u góry. Głowicę można całkowicie wsunąć we wstępnie wycięte stożkowe otwory w drewnie, a po dokręceniu główka będzie na równi lub nieco niżej od powierzchni drewna. Korpus śruby ma głębokie i grube gwinty drewniane, a ogon ma stożkowy szpiczasty łeb. Można go wkręcić bezpośrednio w drewno (w przypadku twardego drewna lub dużych średnic zaleca się wstępne nawiercenie otworu). Ten wkręt samogwintujący do drewna z łbem stożkowym szczelinowym nadaje się do łączenia i mocowania produktów drewnianych, które wymagają płaskiej powierzchni i bez odsłoniętych łbów.

Imię angielskie	Wkręt samogwintujący do drewna z łbem stożkowym z rowkiem
Wspólne standardy	DIN97
Typ głowy	Łeb stożkowy/płaski
Typ gniazda	Szczelinowe
Typ gwintu	Gwint do drewna (skok gruby, skok głęboki)
Formularz napiwków	Głowica stożkowa samowiercąca

Slotted Countersunk Head Wood Self Tapping Screw

Cechy strukturalne

Cechy konstrukcyjne wkrętów samogwintujących do drewna z łbem stożkowym szczelinowym zostaną przedstawione w pięciu częściach.

Struktura głowy

1. Kształt główki: Stożkowy, przypominający lejek, zwykle o kącie stożka 90°. Górna powierzchnia głowy jest płaska, a boki są nachylone.

2. Wymiary łba: Zewnętrzna średnica łba wynosi około 1,8 do 2,2 średnicy gwintu, a wysokość łba wynosi około 0,5 do 0,6 średnicy gwintu.

3. Użycie łba: Po zamocowaniu tego wkrętu samogwintującego do drewna z łbem stożkowym szczelinowym, cały łeb śruby pasuje do wcześniej wykonanego stożkowego otworu w drewnie. Pozostaje równo lub nieco poniżej powierzchni drewna i nie będzie wystawał.

Prosta konstrukcja gniazda

1.Typ napędu to gniazdo proste. Rowek biegnie prosto od środka na obie strony.

2. Szerokość szczeliny wynosi od 0,6 mm do 2,0 mm, głębokość szczeliny wynosi od 0,3 mm do 0,8 mm. Obydwa końce szczeliny mają zaokrąglone narożniki.

3. Charakterystyka szczeliny: Można ją wkręcać za pomocą najpopularniejszego śrubokręta płaskiego.

Struktura pręta

1. Forma pręta: jest podzielony na typy gwintów pełnych i częściowych.

Struktura wątku

1. Typ gwintu: typowy gwint drewniany, a nie zwykły gwint mechaniczny.

2.Profil: Kąt profilu zęba wynosi około 60°, ale czubek zęba jest bardzo ostry, a podstawa zęba ma płynne przejście łuku.

3. Rozstaw zębów: stosunkowo szeroki.

Struktura końcówki

1. Kształt końcówki: Końcówka stożkowa o zbieżności około 30–45°. Końcówka nie jest wyjątkowo ostra; zamiast tego ma bardzo małą płaską powierzchnię lub okrągłą główkę.

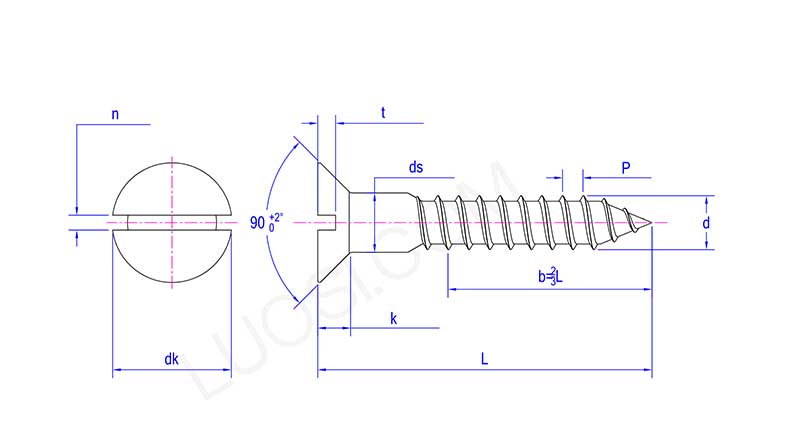

Slotted Countersunk Head Wood Self Tapping Screw

pon	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds maks	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk maks	5	6	7	8	9	10	11	12	14	16	20
ok min	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k maks	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
min	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n maks	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t maks	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t min	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
