Nakrętki nitowane z łbem stożkowym o gładkiej powierzchni

Nakrętki nitowane z łbem stożkowym o gładkiej powierzchni to rozwiązanie wybrane przez inżynierów, gdy potrzebna jest gładka powierzchnia i niezawodny, trwały punkt kotwiący z gwintem – a jako oddany producent elementów złącznych, Xiaoguo® dużo inwestuje w badania i rozwój, aby stworzyć właśnie takie innowacyjne, rozwiązujące problemy projekty elementów złącznych.

Model:GB/T 17880.2-1999

Wyślij zapytanie

Opis produktu

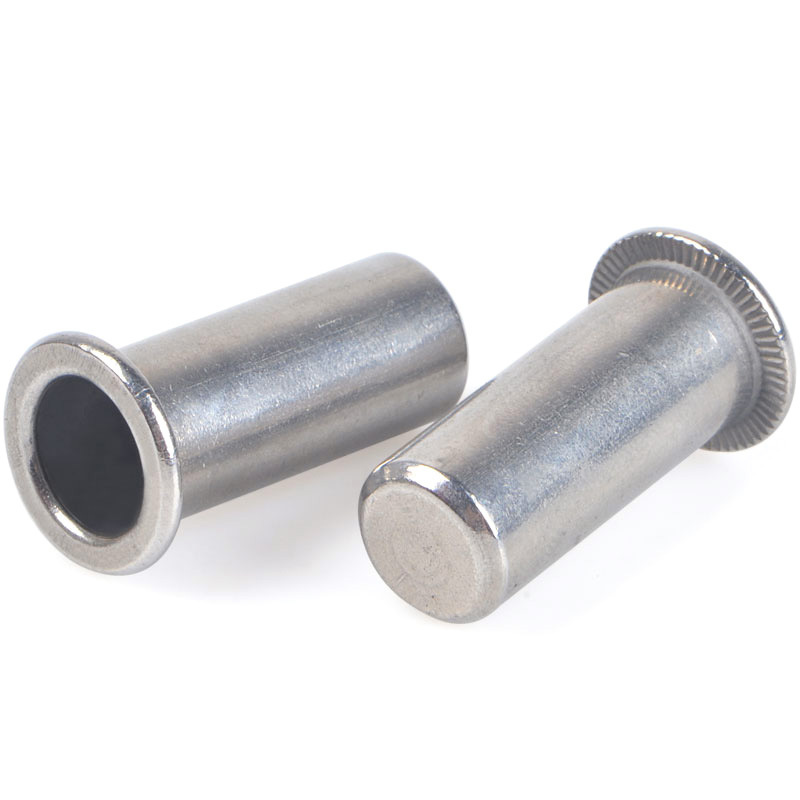

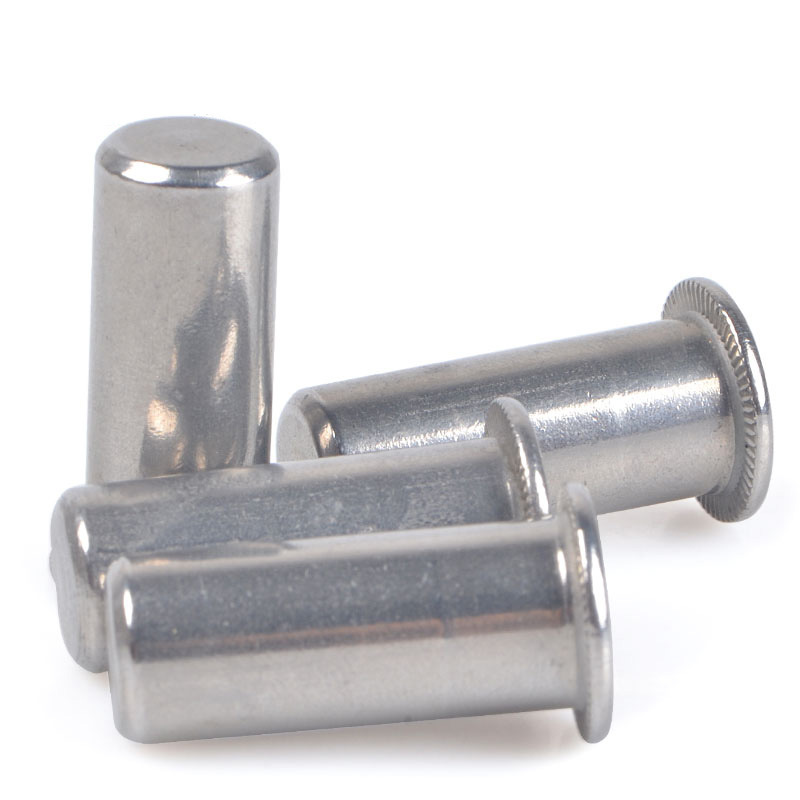

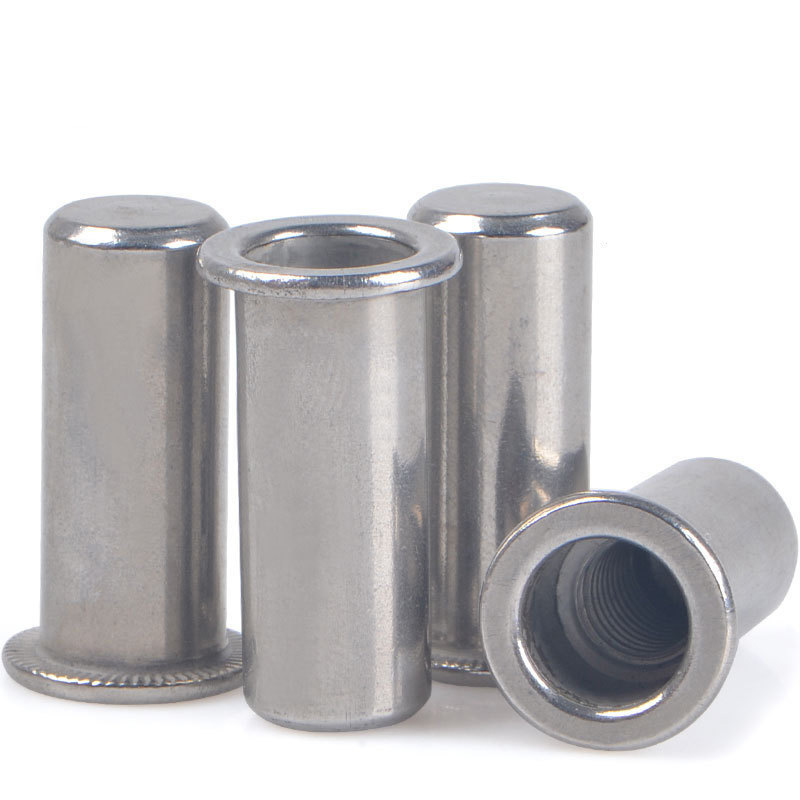

Oglądając nitonakrętki z łbem stożkowym gładkim od zewnątrz, pierwszą rzeczą, którą zauważysz, są ich stożkowe główki, których wewnętrzny kąt wynosi standardowo 100 stopni lub 120 stopni. Dzięki takiemu kształtowi nakrętki idealnie przylegają do powierzchni łączonego materiału.

Główny korpus tych nakrętek jest radełkowany (z małymi występami) lub ma rowki. Zapobiega to ich obracaniu się podczas instalacji, a także zapobiega ich obracaniu się podczas użytkowania. Poniżej główki znajduje się solidny uchwyt. Po naciśnięciu tego uchwytu odkształci się on na zewnątrz (w kierunku promieniowym), tworząc w ten sposób szczelne i trwałe zamknięcie.

Ten specyficzny kształt i konstrukcja nie tylko zapewniają atrakcyjny wygląd, ale także sprawiają, że nakrętki są wyjątkowo odporne na siłę wyciągania, dzięki czemu są mniej podatne na wyciąganie.

Zalety produktu

Nakrętki nitowane z łbem stożkowym o gładkiej powierzchni mogą zaoszczędzić znaczną ilość kosztów, ponieważ upraszczają proces montażu. Są łatwe w montażu i nie wymagają wielu specjalistycznych narzędzi – co pozwala obniżyć koszty pracy.

W porównaniu ze spawanymi wkładkami gwintowanymi lub przy zastosowaniu bardziej złożonych systemów mocowania, nakrętki te są tańsze cenowo przy zachowaniu tego samego poziomu wytrzymałości. Czas zaoszczędzony podczas produkcji w połączeniu z trwałością połączenia sprawia, że całkowity koszt stosowania nakrętek z łbem śrubowym jest bardzo opłacalny dla producentów wytwarzających duże ilości produktów.

Parametry produktu

pon	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
ds maks	4.97	5.97	6.97	8.97	10.97	12.97	14.97
ds min	4.9	5.9	6.9	8.9	10.9	12.9	14.9
d1 maks	4.12	4.92	5.72	7.65	9.35	11.18	13.18
d1 min	4	4.8	5.6	7.5	9.2	11	13
dk maks	8	9	10	12	14	16	18
k	1.5	1.5	1.5	1.5	1.5	1.5	1.5

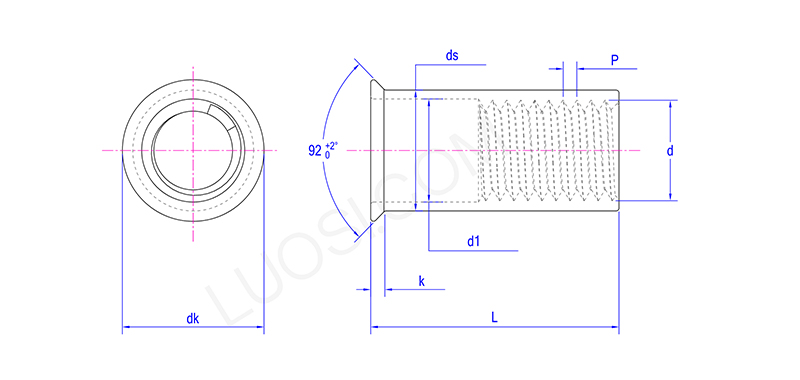

Smooth Surface Countersunk Head Riveted Nuts

Często zadawane pytania

P: Czy możesz podać szczegółowe specyfikacje wymiarowe i rysunki techniczne swoich nitowanych nakrętek z łbem stożkowym o gładkiej powierzchni?

O: Absolutnie. Oferujemy pełne arkusze danych technicznych i rysunki CAD dla wszystkich naszych nitowanych nakrętek z łbem stożkowym gładkim. Dokumenty te określają wszystkie kluczowe wymiary, takie jak kąt łba (zwykle 90° lub 100°), średnica i grubość łba, rozmiar gwintu i zakres chwytu.

Zakres chwytu to po prostu całkowita grubość materiału, który można bezpiecznie zamocować nakrętką. Ważne jest, aby upewnić się, że wpuszczany otwór jest zgodny z tymi specyfikacjami. Dzięki temu nakrętka pasuje równo i działa tak, jak powinna.
