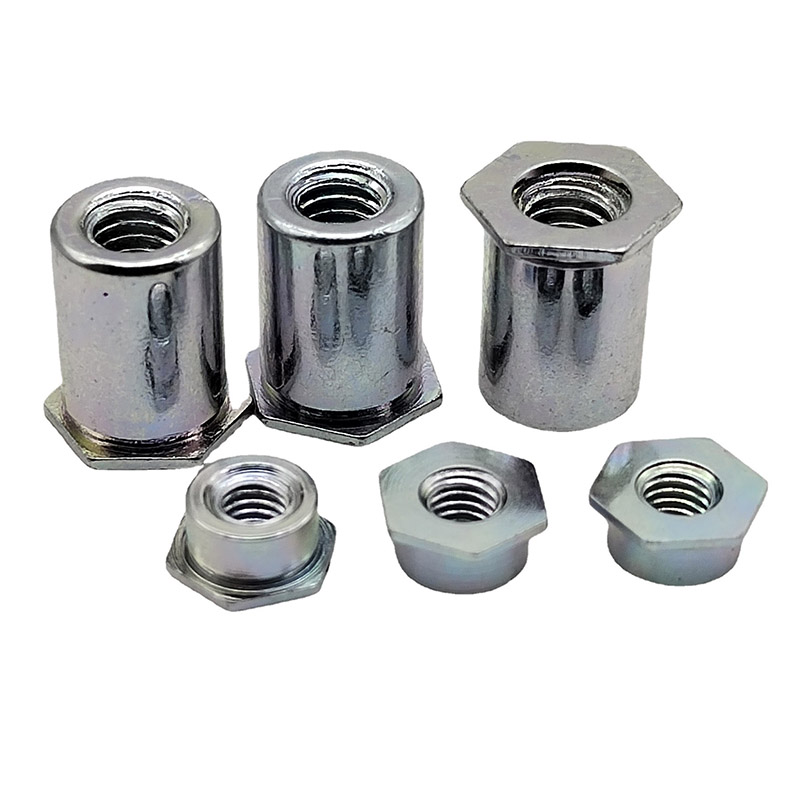

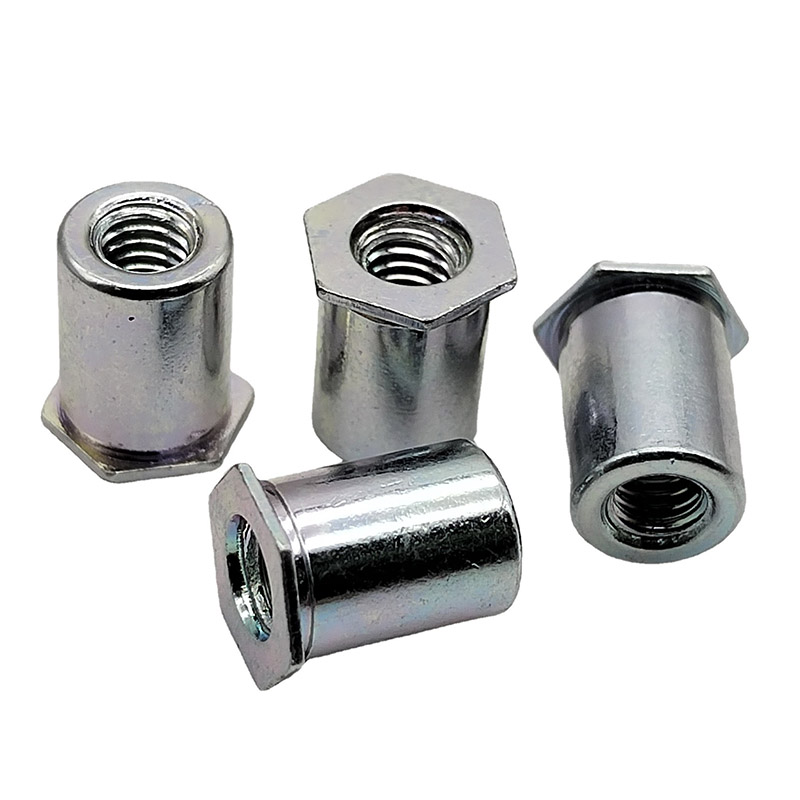

Sześciokątna kolumna nitowana ze stali nierdzewnej

Spełnianie międzynarodowych standardów jest priorytetem dla Xiaoguo®. Podczas instalacji sześciokątna kolumna z nitonakrętką ze stali nierdzewnej jest wkładana do wstępnie wywierconego otworu i ściskana, co powoduje rozszerzanie się jej trzpienia i bezpieczne chwytanie materiału macierzystego od tyłu.

Wyślij zapytanie

Opis produktu

Sześciokątna kolumna z nitonakrętką ze stali nierdzewnej to wyspecjalizowany słupek dystansowy przeznaczony do bezpiecznego układania i odstępów między płytami. Cechą charakterystyczną jest otwór przelotowy, który umożliwia całkowite przejście śruby przez element. Część środkowa „bez gwintu” i sześciokątna konstrukcja zapobiegają obracaniu się podczas montażu, zapewniając idealne dopasowanie. Ten wspornik nitujący wykonany jest z wytrzymałej stali nierdzewnej, która jest bardziej odporna na korozję niż inne materiały, ma wysoką wytrzymałość mechaniczną i może być stosowana w wielowarstwowych elementach obudów elektronicznych.

Instalacja

Montaż kolumny z nitonakrętką sześciokątną ze stali nierdzewnej jest procesem trwałym i jednorazowym. Jest on bezpiecznie montowany we wstępnie wywierconym otworze PCB za pomocą techniki nitowania, która odkształca dolny koniec, aby mocno zacisnąć płytkę. Płaska konstrukcja jest zlicowana z powierzchnią PCB, oszczędzając przestrzeń w pionie. Ten element nadaje się do zastosowań wymagających stałych punktów mocowania, ale nie wymaga gwintów wewnętrznych, co upraszcza proces produkcyjny i poprawia wytrzymałość konstrukcyjną. Stal nierdzewna nadaje się do stosowania w trudnych warunkach i może być używana stabilnie przez długi czas.

Jakie są możliwości nośne?

Obciążenie, jakie może wytrzymać kolumna z sześciokątną nitonakrętką ze stali nierdzewnej, zależy od jej rozmiaru (np. M4, M6, M8), rodzaju użytej stali (nisko- lub średniowęglowa) oraz grubości materiału podstawowego (zakresu chwytu). Producenci publikują arkusze techniczne, które dokładnie podają, jaką wytrzymałość na rozciąganie (rozciąganie) i wytrzymałość na ścinanie może wytrzymać każda wersja. Przed użyciem sprawdź te specyfikacje, są one ważne dla wybrania właściwego.

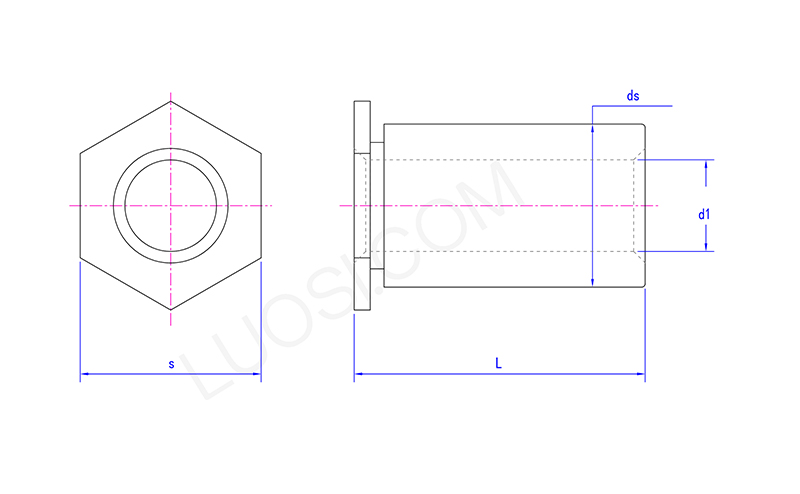

Stainless steel hexagonal rivet nut column

MNA	4116	6116	6143	8143	8169	8194
d1 maks	0.12	0.12	0.147	0.147	0.173	0.198
d1 min	0.113	0.113	0.14	0.14	0.166	0.191
ds maks	0.165	0.212	0.212	0.28	0.28	0.28
dmin	0.16	0.207	0.207	0.275	0.275	0.275
s maks	0.195	0.258	0.258	0.32	0.32	0.32
min	0.179	0.242	0.242	0.304	0.304	0.304
