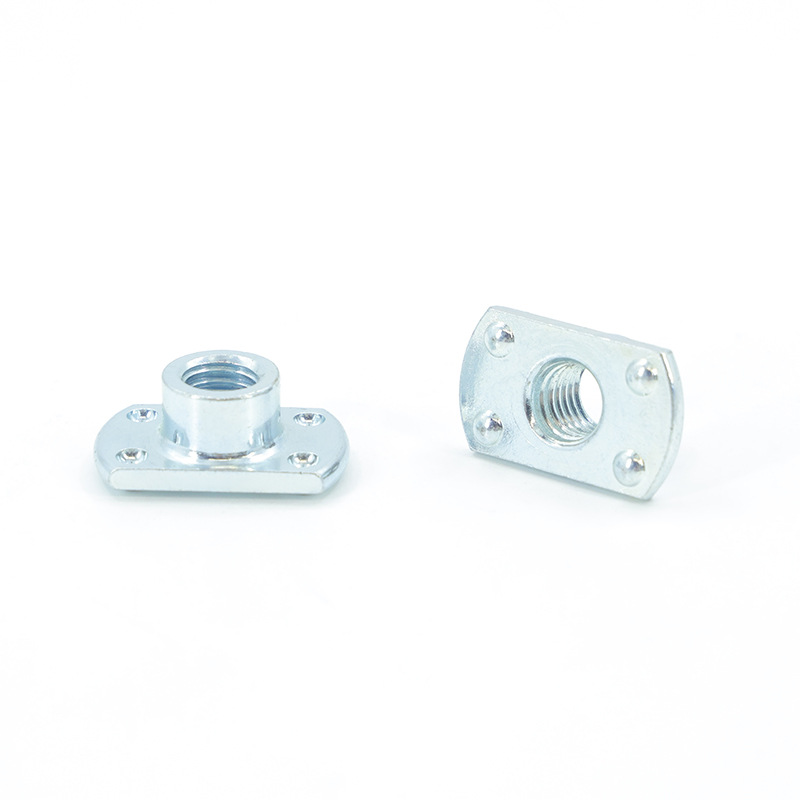

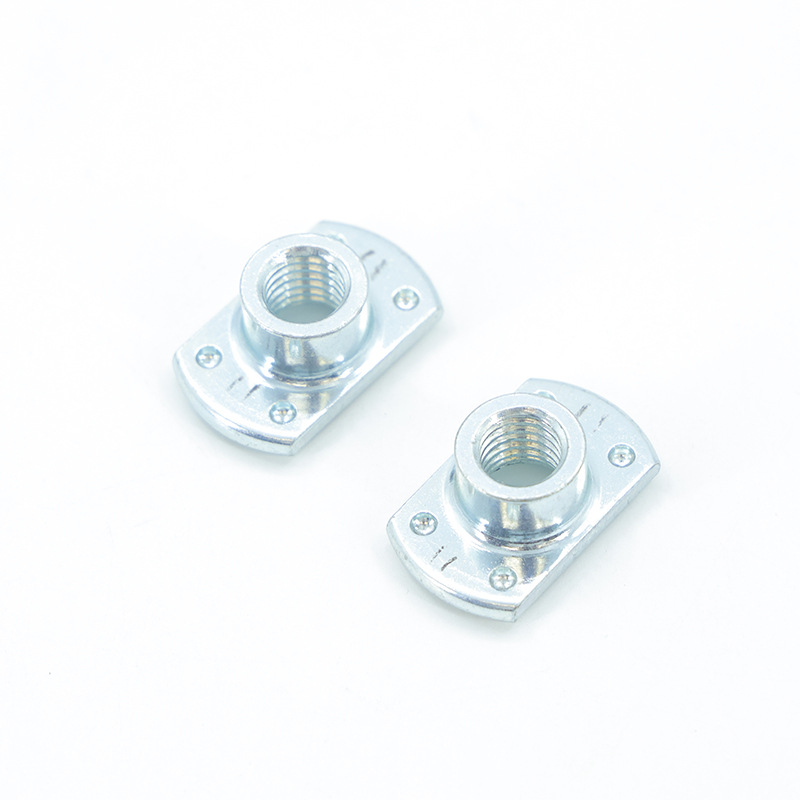

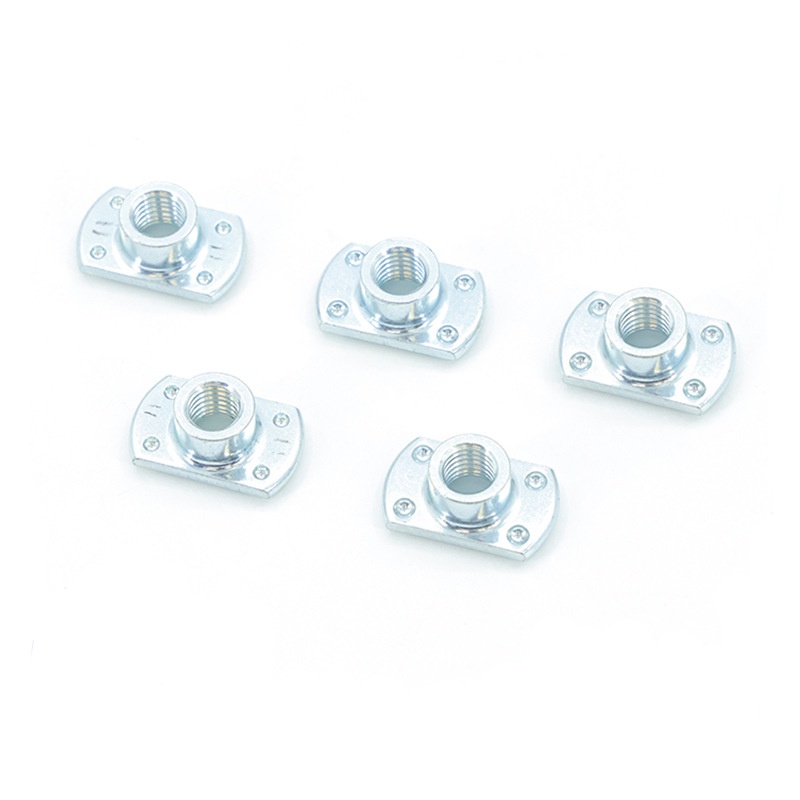

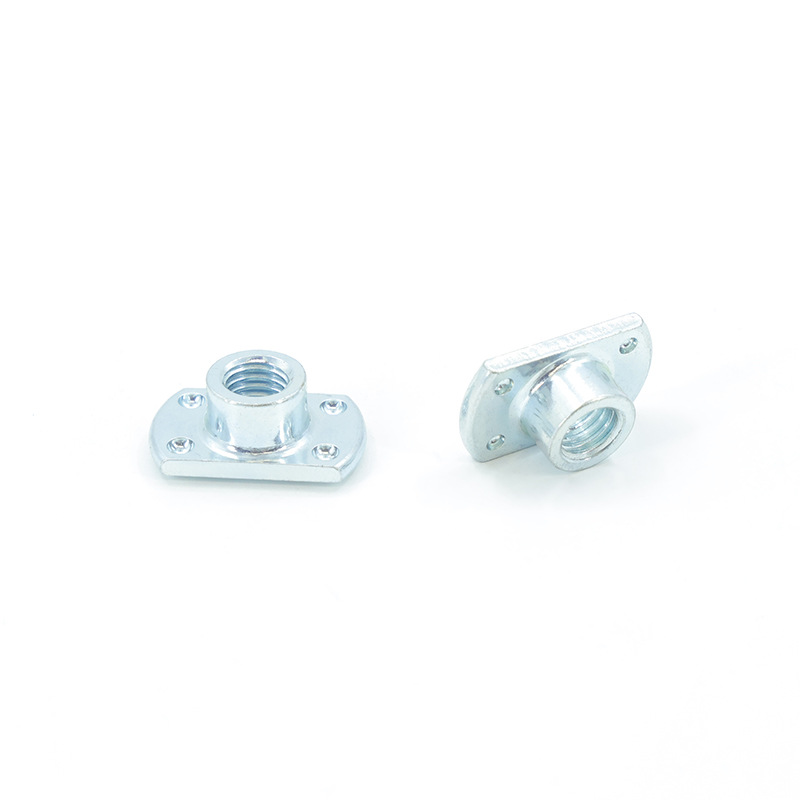

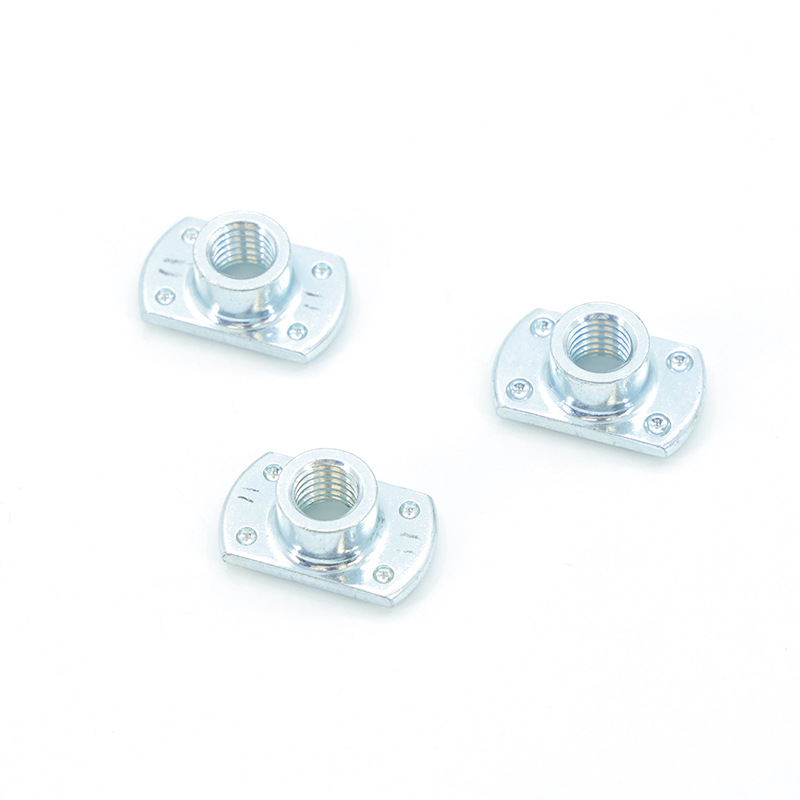

Nakrętki spawane typu T z dodatnim spawaniem

Nakrętki spawane typu T z dodatnim spawaniem to specjalistyczne elementy złączne przeznaczone do trwałego mocowania do blachy lub innych cienkich materiałów za pomocą zgrzewania garbowego. Xiaoguo® oferuje producentom i innym klientom usługi dostosowywania, aby spełnić ich specyficzne wymagania dotyczące elementów złącznych.

Model:JIS B1196-3.1-1994

Wyślij zapytanie

Opis produktu

Nakrętki spawane typu T z dodatnim efektem spawania są wszędzie w produkcji samochodów. Łączą ze sobą ważne części, takie jak panele nadwozia, wsporniki, ramy siedzeń, wykończenia, tablice przyrządów, układy wydechowe i części podwozia.

Do ich montażu potrzebny jest dostęp tylko z jednej strony, są mocne, wytrzymują wibracje i dobrze współpracują ze spawaniem robotem. Dlatego są koniecznością na liniach montażowych samochodów o dużej wydajności. Nakrętki te pozostają niezawodne przez cały okres eksploatacji pojazdu, utrzymując połączenia gwintowe solidne nawet w trudnych warunkach drogowych.

Szczegóły produktu:

Oprócz samochodów, nakrętki spawane typu T są często używane do produkcji ram maszyn przemysłowych, szaf, paneli sterowania, obudów i stacji roboczych. Tworzą mocne gwintowane miejsca do montażu części, pokryw, paneli dostępowych i mniejszych zespołów na obudowach z blachy.

Nakrętki spawane typu T z dodatnim efektem spawania są ustawione równo, dzięki czemu powierzchnie wewnętrzne i zewnętrzne pozostają gładkie. Ich wytrzymałość ma znaczenie, ponieważ pomagają utrzymać wszystko w jednej linii i utrzymać ciężkie części na miejscu w skomplikowanych maszynach i konstrukcjach ochronnych.

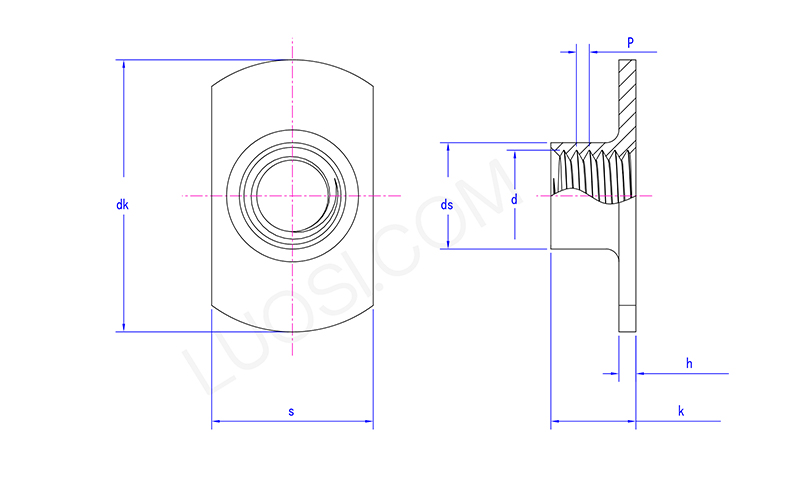

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1-1,25	1,25–1,5	1,5–1,75
dk maks	23.7	24.7	27	29	33.2	37.2
ok min	22.3	23.3	25	27	30.8	34.8
s maks	12.25	12.25	14.3	14.3	19.4	21.5
min	11.75	11.75	13.7	13.7	18.6	20.5
ds maks	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k maks	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h maks	1.4	1.4	1.85	1.85	2.3	2.3
godz. min	1	1	1.35	1.35	1.7	1.7

Przystępność:

To, jaki ciężar mogą wytrzymać nasze nakrętki do spawania typu T z dodatnim efektem spawania — na przykład siła, z jaką można je wypchnąć lub jak duże są w stanie wytrzymać skręcenie — zależy od rozmiaru nakrętki (gwintu), grubości lub wytrzymałości materiału podstawowego oraz jakości spoiny.

Mamy szczegółowe arkusze z minimalnymi oczekiwanymi liczbami dla różnych konfiguracji, przetestowane w standardowych warunkach (takich jak reguły AWS). Po prostu zapytaj, a my możemy Ci go dać dla dowolnego konkretnego numeru części nakrętki spawanej typu T.
