Wypustki przeciągające elementy złączne

Elementy dystansowe do przeciągania elementów złącznych są trwałe, łatwe w montażu i odpowiednie do złożonych środowisk elektronicznych. Cylindryczny kształt umożliwia podparcie elementów, a moletowany wzór zapobiega ich wypadaniu. Fabryka Xiaoguo® oferuje różnorodne specyfikacje i rozmiary oraz posiada wystarczające zapasy.

Model:QIB/IND KFB3

Wyślij zapytanie

Opis produktu

Elementy dystansowe do przeciągania elementów złącznych są wykonane z różnych materiałów, o różnych scenariuszach zastosowań i właściwościach. Stal miękka (taka jak 1008 lub 1010) zapewnia niski koszt i wysoką wytrzymałość; stal nierdzewna (taka jak 303 lub 304) jest odporna na rdzę i korozję oraz nadaje się do stosowania w wilgotnym środowisku; a stop aluminium (taki jak 6061) jest przewodzący i lekki. Wybór odpowiedniego materiału wymaga kompleksowego rozważenia wytrzymałości, masy, przewodności, odporności na korozję i opłacalności, dostosowanego do scenariusza zastosowania, lokalizacji i wymagań.

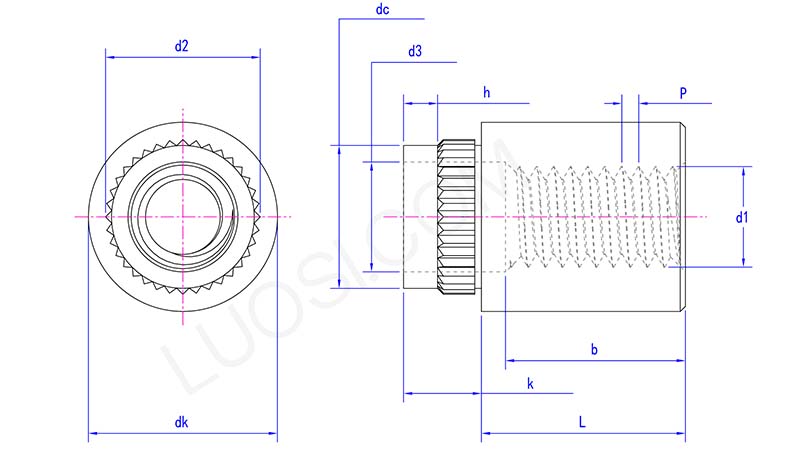

Captive fastener broaching standoffs parameter

pon	440	632
P	40	32
bmaks	0.391	0.391
min	0.359	0.359
d1	#4	#6
d2 min	0.176	0.223
d2 maks	0.182	0.229
d3 maks	0.125	0.174
d3 min	0.119	0.168
maks. prąd stały	0.165	0.212
dk maks	0.222	0.283
ok min	0.216	0.277
h maks	0.05	0.05
godz. min	0.03	0.03
k maks	0.09	0.09

Zainstalować

Wypustki z przeciąganiem zatrzasków instalują się dość sprawnie.

Dzięki zastosowaniu specjalnych nitownic pneumatycznych, hydraulicznych lub serwoelektrycznych ich osadzanie przebiega szybko i równomiernie. Dostęp potrzebny jest tylko od strony kołka PCB.

Ten jednostronny proces ułatwia projektowanie i automatyzację linii montażowej.

Radzenie sobie z tymi kołkami przed instalacją jest łatwe, są one zwykle dostarczane luzem lub na rolkach, co współpracuje z automatycznymi systemami podawania.

W środowisku o wysokiej temperaturze lub cyklu termicznym

Wypustki do przeciągania elementów złącznych są zaprojektowane tak, aby zachować stabilność w trudnych warunkach.

Świetnie radzą sobie tutaj te ze stali nierdzewnej, które zazwyczaj wytrzymują temperatury od -50°C do ponad 200°C.

Nitowanie mechaniczne zapewnia szczelne połączenie, które nie rozluźnia się tak bardzo podczas cykli nagrzewania i chłodzenia, jak w przypadku klejów lub części lutowanych.

Upewnij się tylko, że materiał kołka pasuje do temperatur, jakie będzie obserwował Twój zespół oraz do tego, jak bardzo się nagrzewa i ochładza. Dzięki temu będzie niezawodny przez długi czas.
