Nakrętki kwadratowe klasy 5 z typem 1C

Nakrętki kwadratowe do spawania klasy 5 typu 1C spełniają 5-stopniową normę wytrzymałości. Są zaprojektowane w stylu 1C i doskonale nadają się do spawania na powierzchniach metalowych. Do stosowania w maszynach, ramach stalowych lub sprzęcie przemysłowym. Firma Xiaoguo® może zaoferować bezpłatne próbki i zapewnić szybkie wyceny.

Model:JIS B1196-2-2001

Wyślij zapytanie

Opis produktu

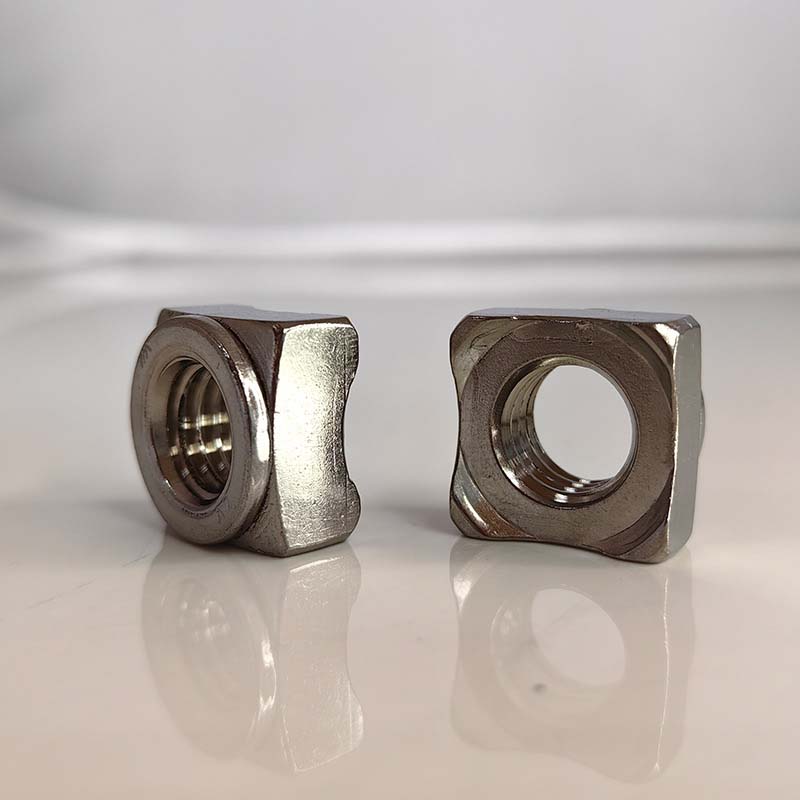

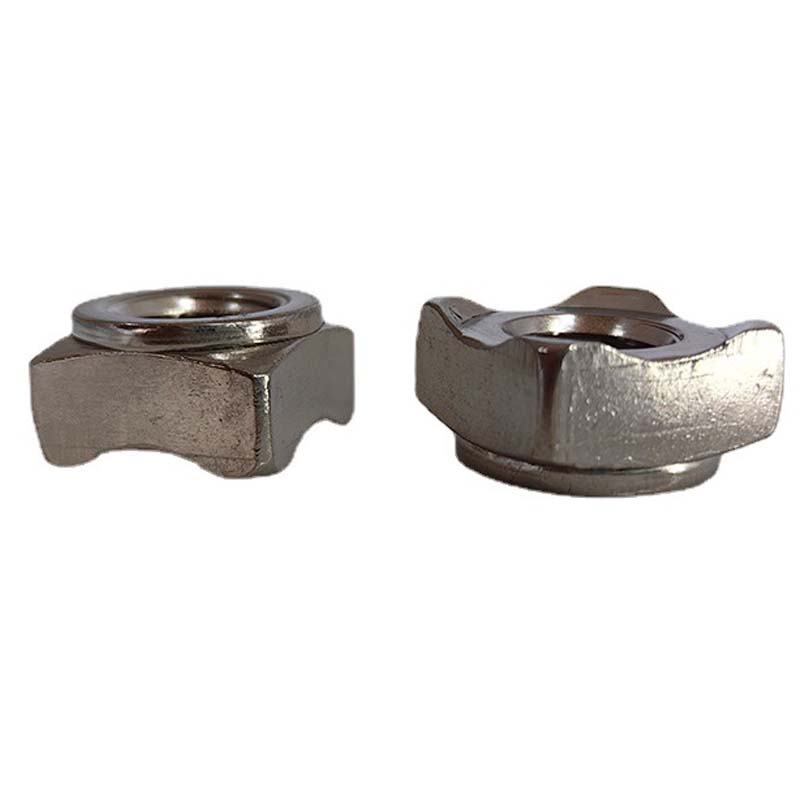

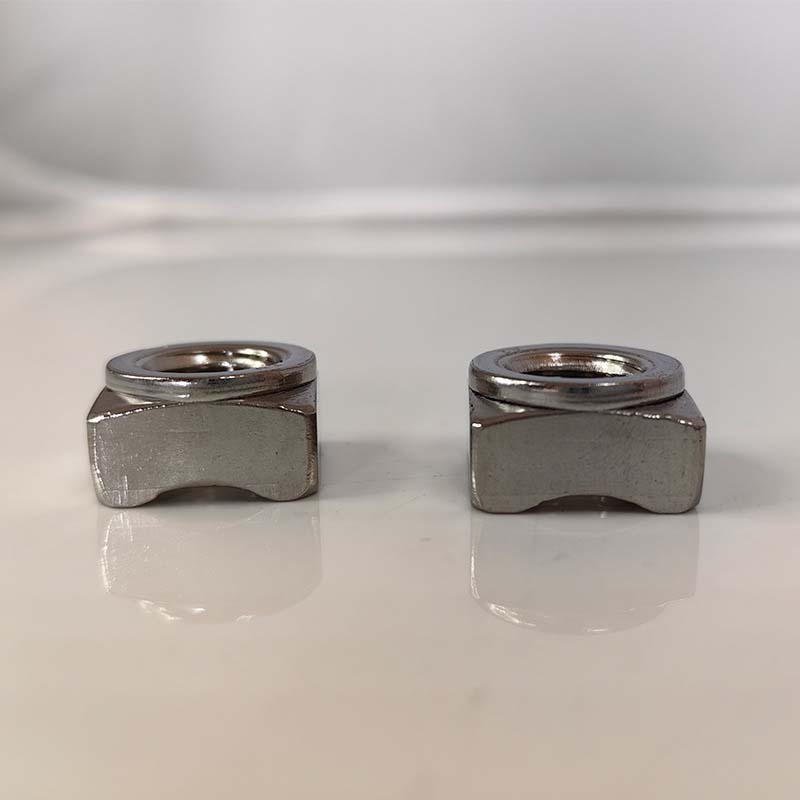

Nakrętki kwadratowe do spawania klasy 5 typu 1C mają standardowe otwory gwintowane w środku, które można stosować w połączeniu z odpowiednimi śrubami. Nakrętki mają specjalne małe występy do spawania, zwykle z kilkoma równomiernie rozmieszczonymi na powierzchni spawania nakrętek.

Parametry produktu

parameter of Class 5 weld square nuts with type 1C

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s maks	8	9	10	12	14	17
min	7.64	8.64	9.64	11.57	13.57	16.57
k maks	3.2	4	5	6.5	8	10
k min	2.9	3.7	4.7	6.14	7.64	9.57
h maks	1	1	1	1	1	1.2
godz. min	0.8	0.8	0.8	0.8	0.8	1

Cechy produktu

Kiedy zwykłe nakrętki mogą się odkleić lub odkształcić pod obciążeniem, można wybrać nakrętki kwadratowe klasy 5 do spawania typu 1C. Wytrzymują większe napięcie śrub i siłę ścinającą. Na przykład w miejscach montażu ciężkich podpór, elementów mechanicznych lub połączeń konstrukcyjnych te połączenia śrubowe będą poddawane znacznym naprężeniom lub wibracjom.

Kwadratowa konstrukcja ułatwia ustawienie podczas instalacji. Rozmiar i wysokość wielu występów spawalniczych pozostają niezmienne, zapewniając równomierne nagrzewanie podczas spawania i zapewniając jakość spoiny. Nakrętki kwadratowe mają większą powierzchnię styku niż nakrętki okrągłe, co może lepiej rozprowadzać nacisk i zapobiegać poluzowaniu.

Nakrętki kwadratowe do spawania klasy 5 typu 1C są zwykle wykonane ze stali węglowej i poddawane obróbce cieplnej w celu spełnienia wymagań wytrzymałościowych. Cynkowanie jest zwykle stosowane w celu zapobiegania rdzy, ale należy pamiętać: proces powlekania po obróbce cieplnej musi być kontrolowany, aby uniknąć kruchości wodorowej, która mogłaby zmniejszyć wytrzymałość nakrętek.

Ponieważ nakrętki kwadratowe do spawania klasy 5 typu 1C mają wyższą wytrzymałość, można je zazwyczaj dokręcić z wyższą wartością momentu obrotowego w porównaniu z nakrętkami niższej klasy, bez powodowania poślizgu gwintu. Proszę dopasować moment obrotowy dośrubaklasa, której używasz. Nadmierny moment obrotowy może nadal występować, ale margines luzu jest większy.
