Pierścień osadczy typu E

Pierścienie osadcze typu E są powszechnie stosowane w układach mechanicznych, aby zapobiegać ruchom osiowym łożysk, kół zębatych lub wałów. Klienci ufają Xiaoguo® ze względu na konkurencyjną cenę bez uszczerbku dla trwałości materiału.

Model:DIN 6799-1981

Wyślij zapytanie

Opis produktu

Pierścień zatrzaskowy typu E jest wewnętrznym pierścieniem ustalającym, wykonanym z różnych materiałów, pasującym do różnych zadań. Typy stali nierdzewnej, takie jak 304 lub 316, nadają się do obszarów mokrych lub obciążonych chemikaliami. Twardsza stal gatunku 410 lepiej znosi zużycie. Pierścienie ze stali węglowej są tańsze, ale nadal mocne, zwłaszcza z powłoką odporną na rdzę. Miedź berylowa sprawdza się przy pracach elektrycznych lub w obszarach łatwopalnych, ponieważ nie powoduje iskrzenia. Plastikowe (takie jak nylon) są odporne na chemikalia i redukują hałas w lżejszych konfiguracjach. W naprawdę trudnych fabrykach stosuje się twardsze metale, takie jak Hastelloy® lub Monel®. Większość tych materiałów jest sprawdzana pod kątem bezpieczeństwa i przepisów ekologicznych (takich jak RoHS), więc nadają się do stosowania w branżach regulowanych.

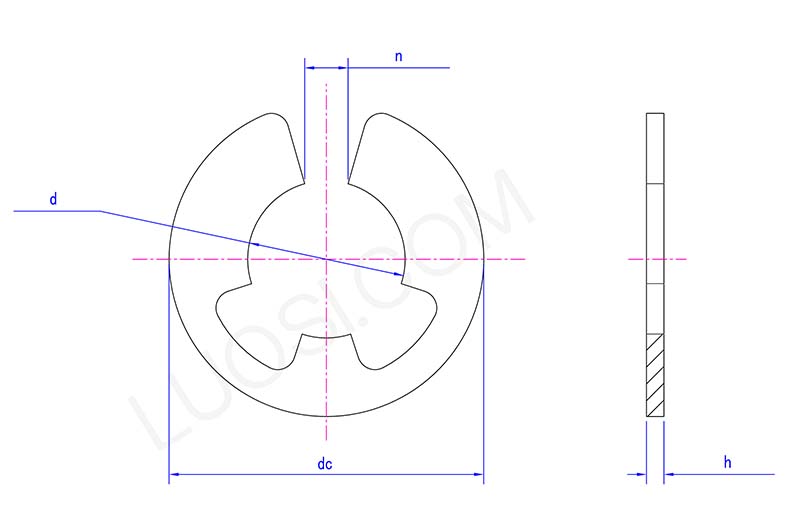

E type snap ring Structure diagram

pon	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
dmaks	5	6	7	8	9	10	12	15	19	24	30
min	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h maks	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
godz. min	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n maks	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
min	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
maks. prąd stały	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Regularne przeglądy i konserwacja

Aby pierścień osadczy typu E służył dłużej, sprawdzaj go od czasu do czasu pod kątem rdzy, pęknięć lub zagięć, szczególnie w maszynach intensywnie użytkowanych. Utrzymuj ich rowki w czystości, aby brud nie zakłócał ich dopasowania. Jeśli występuje duże tarcie, dodaj smar, aby wszystko ślizgało się płynniej.

Podczas montażu należy unikać nadmiernego rozciągania lub zgniatania pierścieni, gdyż z czasem osłabiają one pierścień. Jeśli zauważysz uszkodzenia, wymień je. Dodatki przechowuj w suchym miejscu (nie za gorącym ani zimnym), aby zapobiec degradacji materiału. Dla bezpieczniejszej obsługi użyj szczypiec do pierścieni osadczych.

Wpływ czynników środowiskowych

P: W jaki sposób czynniki środowiskowe, takie jak temperatura lub wilgoć, wpływają na działanie wewnętrznego pierścienia ustalającego?

Odp.: Jeśli wybierzesz niewłaściwy materiał, wysoka temperatura lub wilgotność mogą zepsuć pierścień zatrzaskowy typu E. Pierścienie ze stali węglowej (te mocniejsze) będą rdzewieć w wilgotnych obszarach, chyba że mają powłokę odporną na rdzę. Stale nierdzewne (takie jak popularne gatunki 304/316) są dobrze odporne na wilgoć, ale zaczynają tracić wytrzymałość powyżej 400°C. Niektóre stale nierdzewne lub metale specjalne zachowują elastyczność w ujemnych temperaturach. Jeśli w grę wchodzą chemikalia, takie jak kwasy lub rozpuszczalniki, wybierz powłokę niereaktywną (taką jak teflon).

Mamy profesjonalny zespół, który może polecić odpowiedniproduktyw oparciu o scenariusze użytkowania i wymagania, a także świadczyć usługi dostosowane do indywidualnych potrzeb.

Specyfikacje i klasy produktów

Pierścień zatrzaskowy typu E ma jasne stopnie specyfikacji, aby spełnić różne potrzeby aplikacji, a specyfikacje są określane głównie na podstawie rozmiaru, materiału i nośności. Jeśli chodzi o wielkość, kluczowe parametry obejmują średnicę wewnętrzną, średnicę zewnętrzną i grubość, przy czym typowy zakres średnic wewnętrznych wynosi od 3 mm do 50 mm dla gatunków standardowych. Rozmiary te są zaprojektowane tak, aby odpowiadały typowym wymiarom wałów i otworów w zespołach mechanicznych. Gatunki materiałów są podzielone w oparciu o materiał bazowy, taki jak gatunek stali węglowej (SWRM12) i gatunek stali nierdzewnej (SUS304, SUS316), gdzie gatunki stali węglowej są przeznaczone do ogólnych scenariuszy obciążeń, a gatunki stali nierdzewnej do wymagań dotyczących odporności na korozję. Gatunki nośne są klasyfikowane według maksymalnego obciążenia osiowego, jakie mogą wytrzymać, z klasą niską (do 500 N) dla sprzętu o lekkim obciążeniu, takim jak małe silniki, i klasą wysoką (ponad 2000 N) dla ciężkich maszyn, takich jak przekładnie samochodowe. Każdy stopień specyfikacji jest oznaczony na opakowaniu produktu, a użytkownicy muszą wybrać odpowiedni stopień w oparciu o konkretne wymagania montażowe i warunki pracy.
