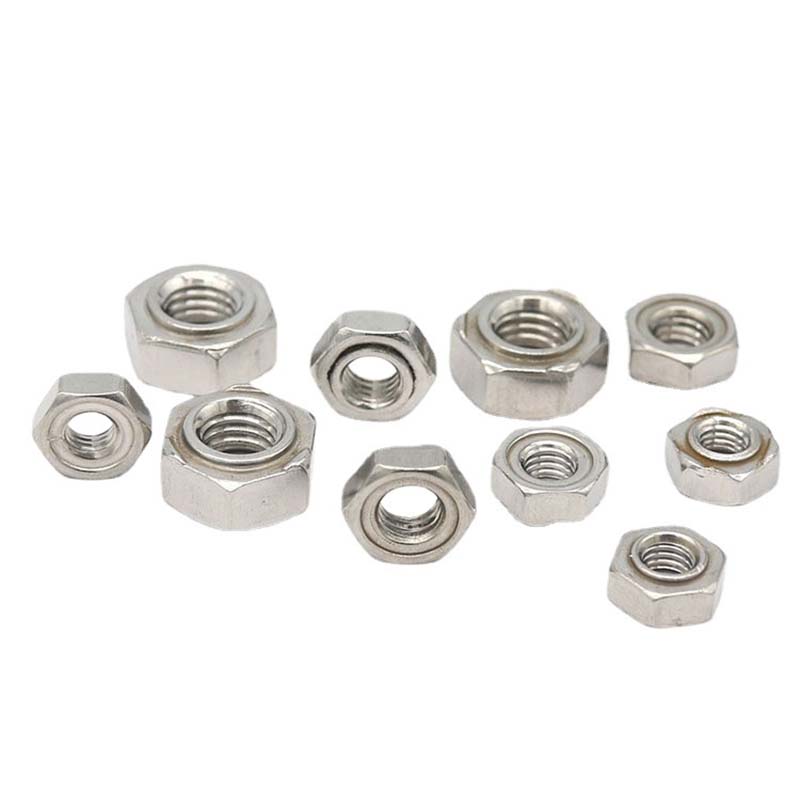

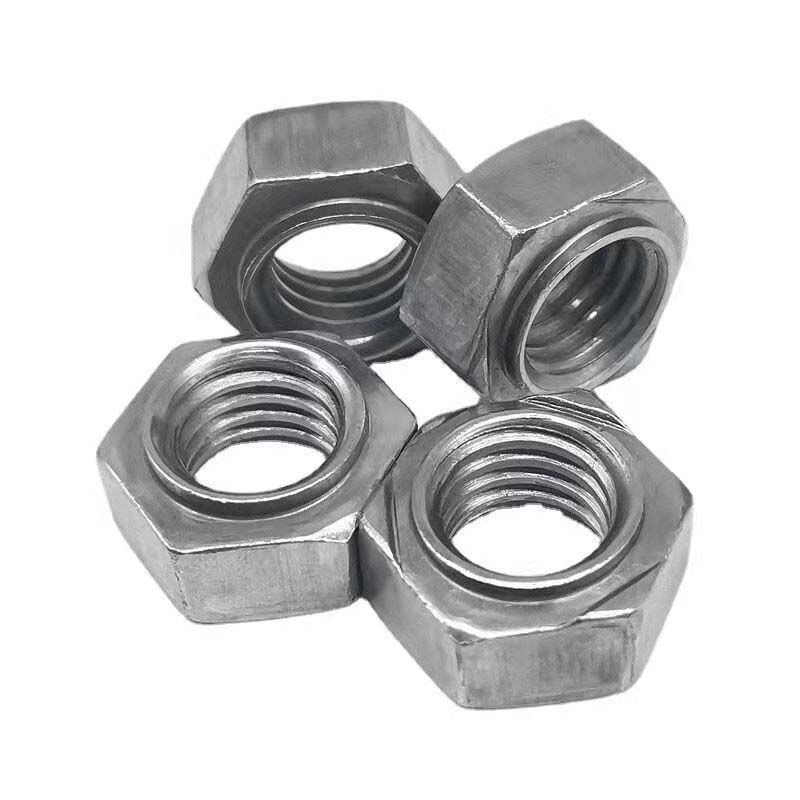

Metryczne nakrętki sześciokątne do zgrzewania oporowego

Metryczne nakrętki sześciokątne do zgrzewania oporowego garbowego są wymiarowane w jednostkach metrycznych i są specjalnie zaprojektowane do punktowego zgrzewania oporowego. Podczas procesu spawania małe występy stopią się i połączą z metalem. Dostawcy Xiaoguo® mogą dostarczyć bezpłatne próbki.

Model:BS 7670-1-4-1993

Wyślij zapytanie

Opis produktu

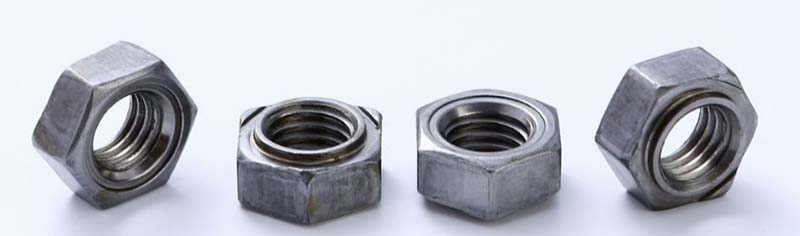

Metryczne nakrętki sześciokątne do zgrzewania oporowego garbowego mają kształt sześciokątny, co ułatwia dokręcanie za pomocą klucza. Po jednej stronie nakrętki znajduje się kilka wystających małych punktów lutowniczych, natomiast po drugiej stronie znajdują się standardowe otwory z gwintem metrycznym.

Szczegóły produktu

Metryczne nakrętki sześciokątne do zgrzewania oporowego mają małe występy na dole. Kiedy elektrody spawalnicze dociskają się do dołu, prąd przepływa przez te występy, natychmiast topiąc występy i stapiając nakrętkę z znajdującą się pod nią metalową płytką. Proces ten jest szybki i zautomatyzowany i doskonale nadaje się do linii produkcyjnych na dużą skalę w przemyśle motoryzacyjnym lub AGD.

Metryczne nakrętki sześciokątne do rozmiarów pokryw zgrzewanych oporowo, takich jak M6, M8 i M10. Skok (na przykład 1,0 lub 1,25) musi pasować do śrub. Rozmiar nakrętki sześciokątnej (na przykład nakrętka sześciokątna dla M6 wynosi 10 milimetrów) określa klucz wymagany w kolejnym kroku.

pon	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 maks	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
i min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h maks	0.55	0.65	0.7	0.75	0.9	1.15	1.4
godz. min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 maks	0.25	0.35	0.4	0.4	0.5	0.65	0.8
godz.1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s maks	7.5	9	10	11	14	17	19
min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
Maks. wys	3	3.5	4	5	6.5	8	10
Hmin	2.75	3.2	3.7	4.7	6.14	7.64	9.64

parameter of Metric hex nuts for resistance projection welding

W przypadku zgrzewania oporowego garbowego należy utrzymywać powierzchnię w czystości podczas stosowania metrycznych nakrętek sześciokątnych. Olej lub rdza mogą uszkodzić spoinę. Upewnij się, że elektrody są wyrównane i w dobrym stanie. Uszkodzone elektrody mogą powodować nieprawidłowe spawanie. Należy zwrócić uwagę na „odpryski” (wylatujące iskry), które zwykle wskazują na błąd ustawienia i spoina może nie być pewna.

Cechy produktu

Metryczne nakrętki sześciokątne do zgrzewania oporowego zapewniają większy moment obrotowy podczas dokręcania lub odkręcania śrub, zapewniając płynną, łatwą pracę bez poślizgu. Zapewniają również starannie wyrównane punkty spawania i równomierną dystrybucję ciepła podczas spawania. Szczelnie przylegają do spawanych elementów, tworząc bezpieczne połączenie.

Metric hex nuts for resistance projection welding
