Wkręt samogwintujący z łbem stożkowym z wgłębieniem krzyżowym

Wkręt samogwintujący z łbem krzyżowym Xiaoguo® Chiny jest szeroko stosowany w meblach, częściach samochodowych i montażu urządzeń elektrycznych. Konstrukcja napędu ułatwia montaż. Dzięki konstrukcji gwintu i stożkowej końcówce nie wymaga gwintowania wstępnego. Zapewnia pewny efekt blokujący i skutecznie zapobiega poluzowaniu.

Wyślij zapytanie

Opis produktu

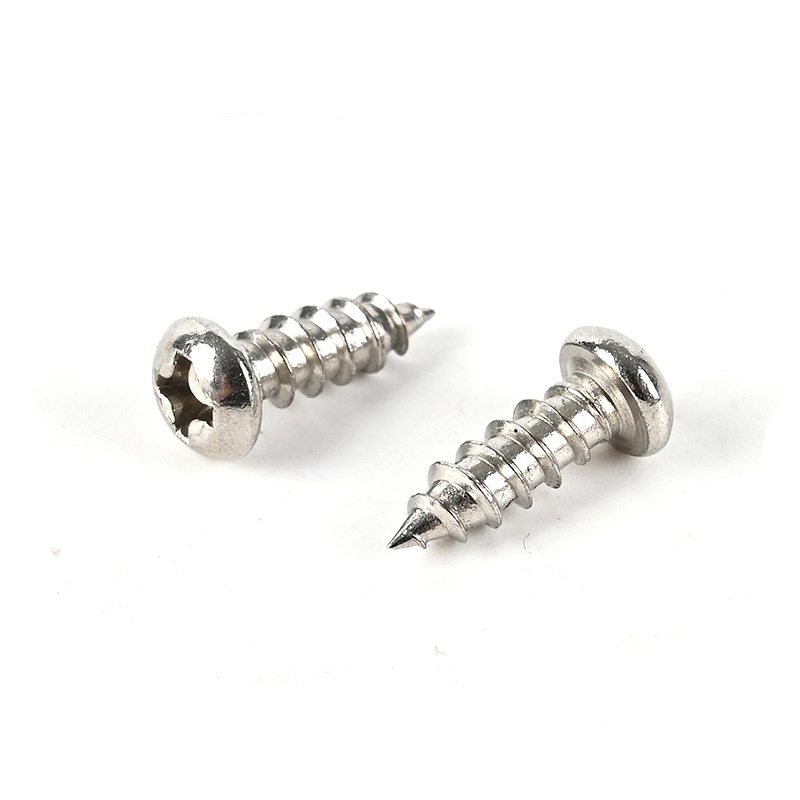

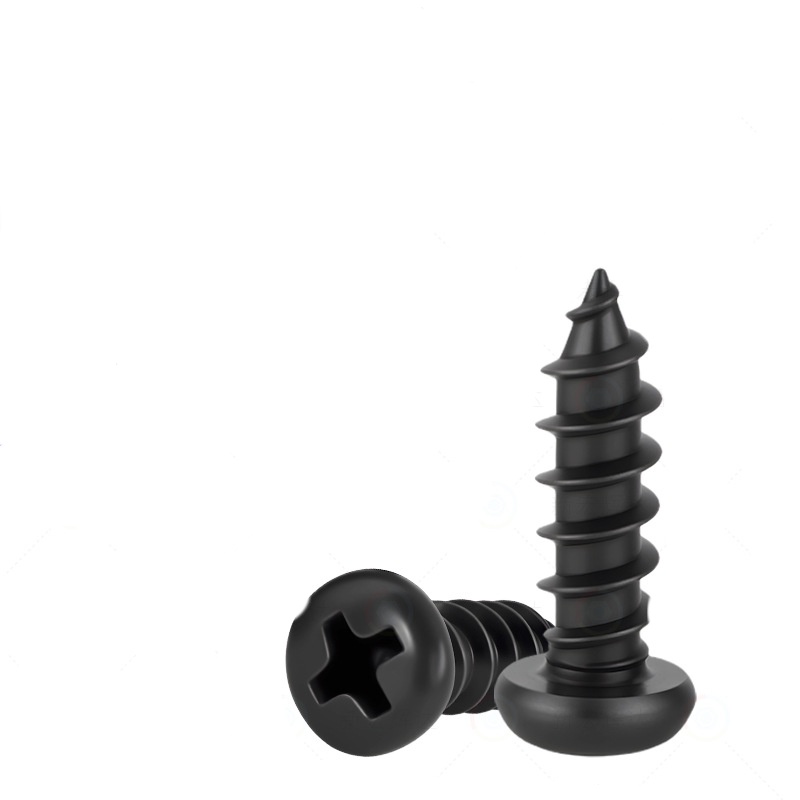

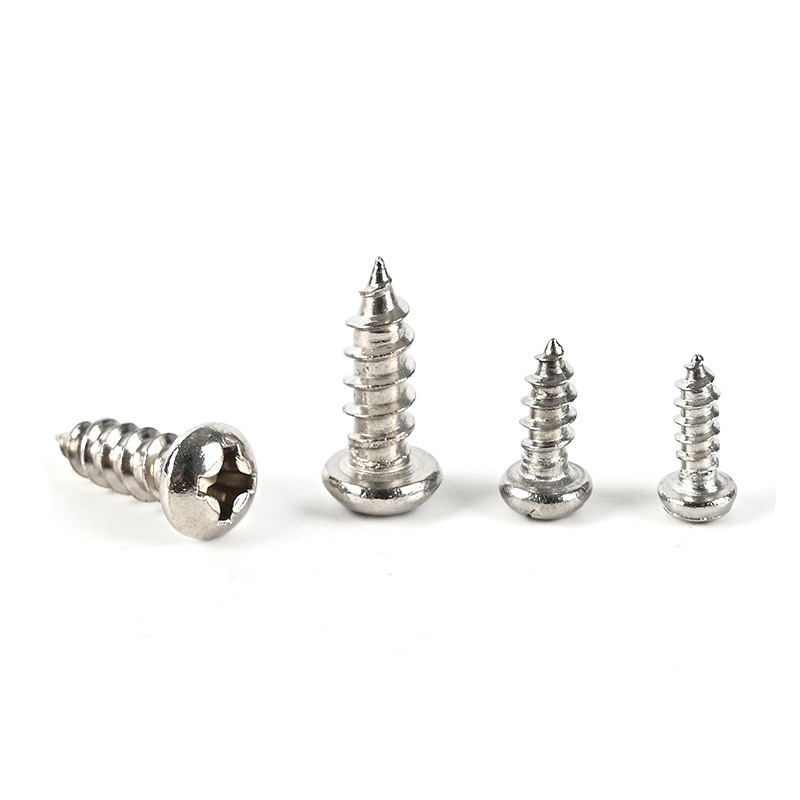

Wkręt samogwintujący z łbem krzyżowym z łbem stożkowym od producentaXiaoguo®to bardzo popularny rodzaj śruby. Jej łeb ma kształt płaskiego krążka z rowkiem w kształcie krzyża. Rowek ten można dokręcić za pomocą śrubokręta krzyżakowego. Jego najbardziej charakterystyczną cechą jest to, że nie wymaga wstępnego nawiercania gwintu na obrabianym przedmiocie - wystarczy wywiercić otwór odpowiedniej wielkości w blasze, elemencie z tworzywa sztucznego lub drewnie i po prostu go wkręcić.

Automatycznie „wyrzeźbi” odpowiednie gwinty wewnętrzne w otworze i bezpiecznie chwyci. Wkręty samogwintujące z łbem stożkowym z łbem stożkowym są szeroko stosowane w budowie szaf elektrycznych, wnętrzach pojazdów, montażu mebli i szybkim łączeniu elementów sprzętowych. Nadają się szczególnie do wydajnego montażu przy użyciu wkrętarek elektrycznych na liniach produkcji masowej.

Pan Head Cross Recess Tapping Screw

Zasada działania

Zasada działania wkrętu samogwintującego z łbem krzyżowym Pan opiera się na odkształceniu plastycznym metalu lub lekkim przecięciu, w zależności od właściwości łączonych materiałów i konstrukcji ogona wkrętu.

Prefabrykowany otwór dolny

Przed użyciem wkrętów samogwintujących należy wywiercić lub przebić otwór prowadzący w łączonym elemencie. Zadaniem dolnego otworu jest prowadzenie wkrętów i kontrolowanie przestrzeni przepływu materiału.

Utwórz gwint wewnętrzny

Kiedy wkręt samogwintujący z wgłębieniem krzyżowym Pan jest obracany i przesuwany osiowo, stożkowa końcówka jako pierwsza wchodzi do dolnego otworu, powodując nieznaczne rozszerzenie otworu otworu. Ponieważ gwint jest większy niż średnica dolnego otworu, zęby gwintu będą wywierać promieniowy nacisk na materiał ścianki otworu.

Etap blokowania

Po całkowitym wsunięciu śruby rowek gwintowany powstały w wyniku ściskania lub cięcia pokrywa się z gwintem śruby. Łączony materiał ulega lekkiemu odbiciu w granicach sprężystości, mocno ściskając gwint śruby i generując ogromny opór tarcia. Ta siła tarcia działa na obydwa elementy jednocześnie, zapobiegając samoczynnemu poluzowaniu się śruby podczas wibracji lub pod wpływem siły zewnętrznej.

Pan Head Cross Recess Tapping Screw

Często zadawane pytania

(1) W jaką grubość blach stalowych można go wkręcić?

Zaleca się, aby grubość łączonych blach stalowych nie była większa od nominalnej średnicy wkrętów. Miękkie materiały takie jak tworzywa sztuczne i drewno można odpowiednio zagęścić.

（2）Dlaczego wydaje się, że podczas skręcania występuje duży moment obrotowy, a nawet powoduje to złamanie paznokcia?

Możliwe przyczyny i rozwiązania:

Dolny otwór jest za mały → Należy go odpowiednio powiększyć

Nadmierny moment montażowy → Zmniejszyć prędkość obrotową

(3) Jaka jest minimalna ilość zamówienia (MOQ)?

Standardowa specyfikacja luzem MOQ wkrętu samogwintującego z łbem krzyżowym wynosi około 10 000 - 50 000 sztuk.

Pan Head Cross Recess Tapping Screw

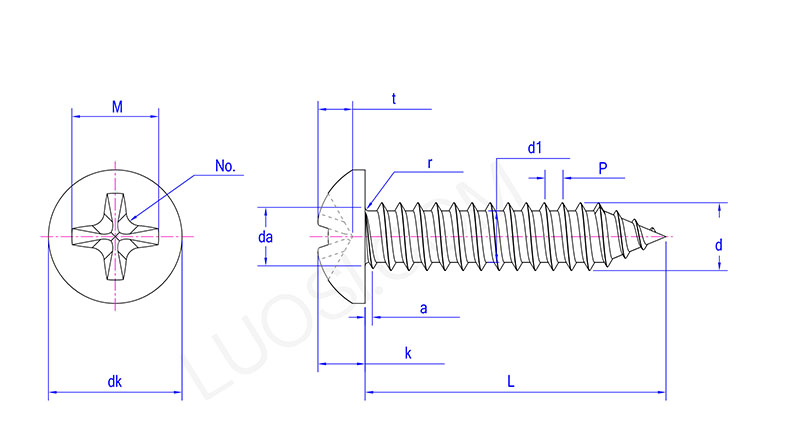

pon	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
maks	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da maks	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk maks	4	5.6	7	8	9.5	11	12	16	20
ok min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k maks	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
NIE.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t maks	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 maks	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
dmaks	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
