Wkręty samogwintujące Phillips z łbem stożkowym

Te wkręty samogwintujące Phillips z łbem stożkowym firmy Xiaoguo® China to wkręty samogwintujące z łbem stożkowym z wgłębieniem krzyżowym, zgodne z normami ISO, DIN, GB i JIS. Konstrukcja głowicy panoramicznej zapewnia równomierny rozkład naprężeń, zapobiegając uszkodzeniom materiału. Może bezpośrednio formować gwinty wewnętrzne bez gwintowania wstępnego i jest szeroko stosowany w zastosowaniach przemysłowych i montażowych.

Wyślij zapytanie

Opis produktu

Wkręty samogwintujące Phillips z łbem stożkowymzXiaoguo® Chiny spełniają międzynarodowe normy ISO, DIN, GB i JIS, stosując zoptymalizowaną głowicę panewkową, napęd krzyżowy i samogwintującą konstrukcję stożkową do mocowania metalu, tworzyw sztucznych i drewna. Fabryka Xiaoguo® dostarcza pełnowymiarowe wykresy danych, standardowe opakowania kartonowe eksportowe i konfigurowalne specyfikacje małych opakowań, aby dopasować je do różnych potrzeb w zakresie zamówień hurtowych i detalicznych.

Nazwa produktu: Wkręty samogwintujące Phillips z łbem stożkowym

Wspólne standardy: ISO 7049, DIN 7981, GB/T 845, JIS B 112

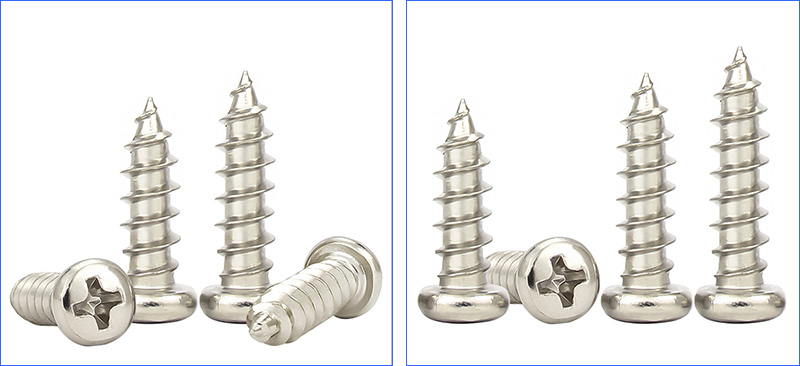

Wkręty samogwintujące Phillips z łbem stożkowym to rodzaj gwintowanego łącznika z płaskim okrągłym łbem i krzyżowym wgłębieniem na górze. Część pręta ma gwint gwintowany. Podziałka jest stosunkowo duża, a profil zęba głęboki. Część tylna jest stożkowa lub zaostrzona. Podczas wkładania prefabrykowanych otworów lub cienkich płytek wykonanych z metali, tworzyw sztucznych, drewna itp. może ona polegać na własnych gwintach, aby wcisnąć lub wyciąć odpowiednie gwinty wewnętrzne w otworach, bez konieczności wstępnego gwintowania lub stosowania pasujących nakrętek. Konstrukcja łba stożkowego zapewnia dużą powierzchnię nośną.

Phillips Pan Head Self Tapping Screws

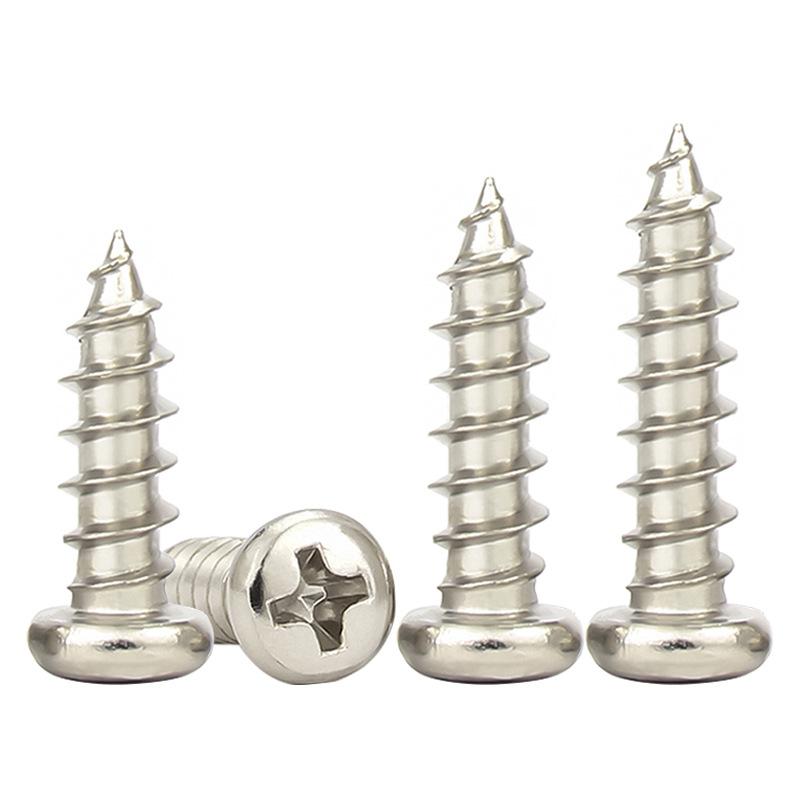

Wprowadzenie do struktury

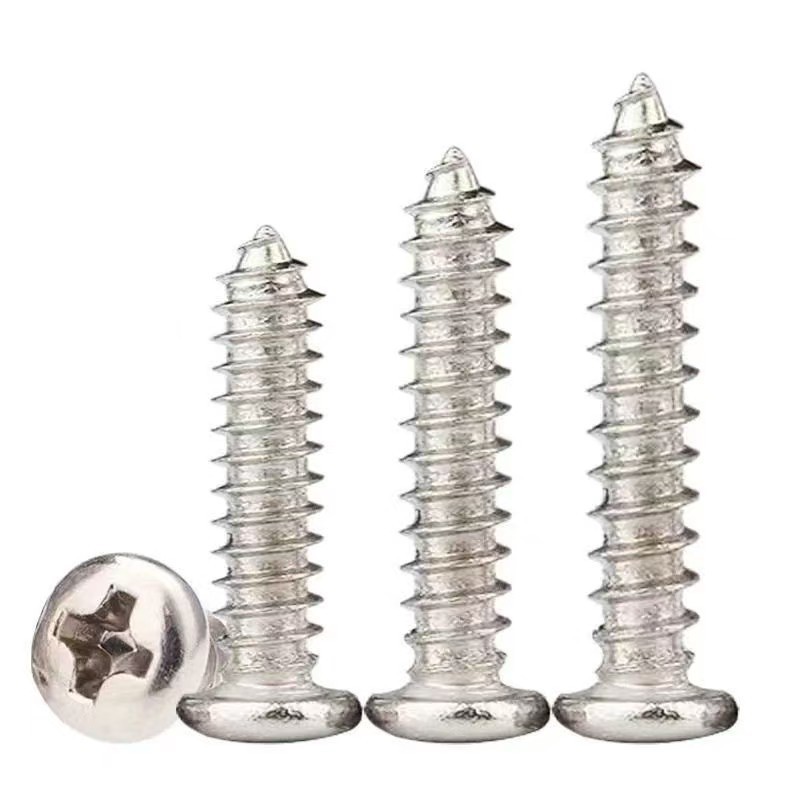

Strukturę tych wkrętów samogwintujących Phillips można podzielić na pięć obszarów funkcjonalnych: łeb, rowek prowadzący, wał, gwint i ogon.

1. Głowica obrotowa

Głowa ma kształt niskiego, cylindrycznego kształtu, przy czym górna powierzchnia jest płaska lub lekko zakrzywiona, a krawędzie są kątowe lub lekko sfazowane.

Głowica stożkowa zapewnia dużą powierzchnię nośną, która może równomiernie rozłożyć siłę osiową podczas dokręcania do powierzchni mocowanego materiału, zapobiegając odkształceniu lub zmiażdżeniu cienkiej płytki.

2.Wnęka krzyżowa / Phillips

Szczelina ma kształt krzyża, z dnem w kształcie stożka pośrodku. Obie szczeliny biegną prostopadle do siebie i otwierają się na zewnątrz.

Konstrukcja krzyżowa pomaga końcówce wkrętaka ustawić się w jednej linii podczas dokręcania wkrętów samogwintujących Phillips z łbem stożkowym, dzięki czemu nie ślizga się tak łatwo. W porównaniu do płaskiego rowka wytrzymuje większy moment dokręcania i nadaje się do szybkiego montażu za pomocą wkrętarek elektrycznych.

3.Dotknięcie wątku

Kąt spiralnego profilu zęba wynosi przeważnie 60°, ale wierzchołek zęba jest stosunkowo ostry, a podstawa zęba ma płynne przejście łuku.

4. Punkt stożkowy

Ogon ma kształt stożkowy, a kąt stożka wynosi około 30° do 45°.

Phillips Pan Head Self Tapping Screws

Często zadawane pytania

1. Jakie jest Twoje standardowe opakowanie eksportowe?

Wewnętrzna torba wykonana jest z plastikowej torby PE i papieru antykorozyjnego. Pudełko zewnętrzne to pudło z tektury falistej o podwójnych ściankach. Każde pudełko ma masę netto 25 kg. Mocuje się go za pomocą folii do pakowania palet i pasów pakowych.

2. Czy potrafisz wykonać opakowania małogabarytowe?

Jasne. Mamy worki plastikowe 1 kg, 2 kg i 5 kg. Również pudełka po 100, 200 lub 500 sztuk.

3.Co się stanie, jeśli w tym samym pudełku znajdują się śruby o różnych rozmiarach? Martwimy się, że je pomieszamy.

Naprawdę nie zalecamy umieszczania różnych rozmiarów w jednym pudełku. Jeśli jednak zajdzie taka potrzeba, możemy zapakować je w plastikowe pudełka z oddzielnymi przegródkami lub każdy rozmiar umieścić w osobnej torebce. I wyraźnie zaznaczymy rozmiary na każdym z nich.

Phillips Pan Head Self Tapping Screws

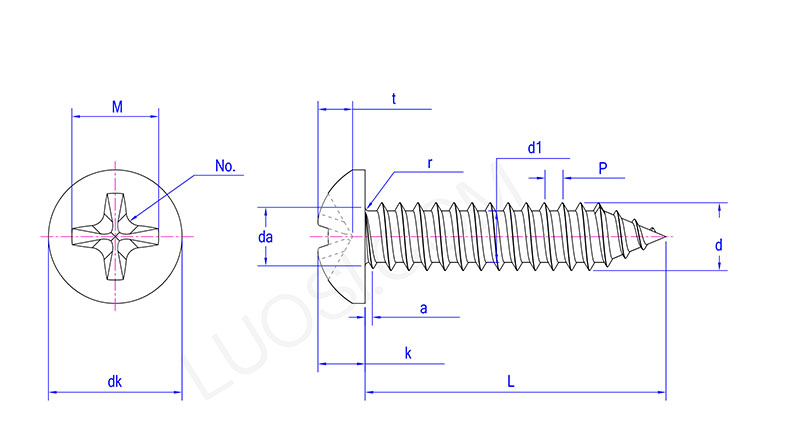

pon	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
maks	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da maks	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk maks	4	5.6	7	8	9.5	11	12	16	20
ok min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k maks	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
NIE.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t maks	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 maks	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
dmaks	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
