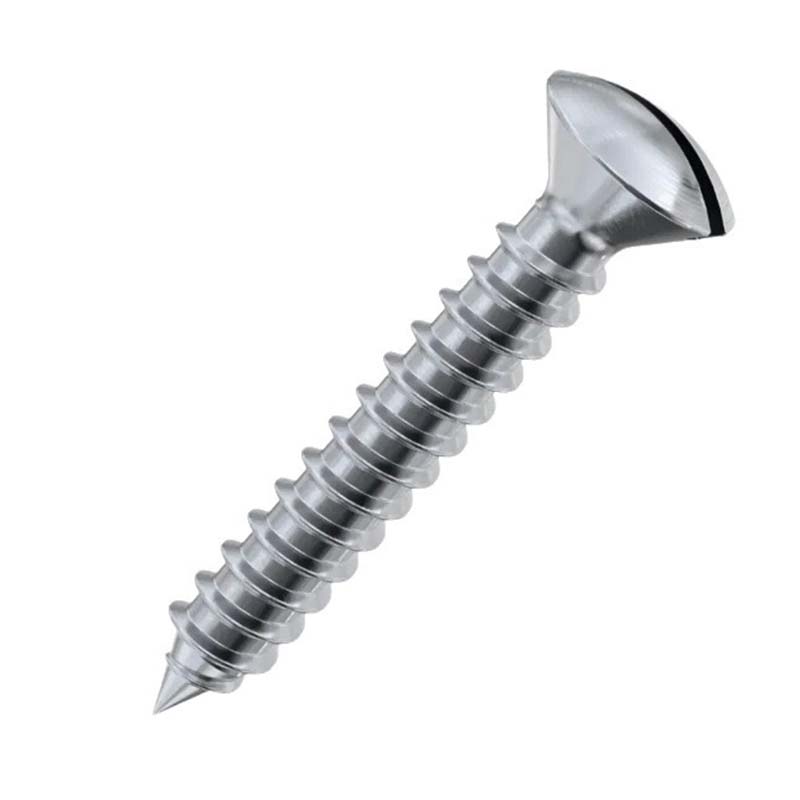

Wkręt samogwintujący z łbem stożkowym z rowkiem i podwyższonym łbem stożkowym

Łeb wkrętów samogwintujących z wypukłym łbem stożkowym jest lekko uniesiony i posiada szczelinę na śrubokręt. Mogą wbijać własne nici w drewno, plastik lub cienki metal. Śruby produkowane przez fabrykę Xiaoguo® są zgodne ze standardowymi specyfikacjami.

Model:GB/T 5284-1985

Wyślij zapytanie

Opis produktu

Jeden koniec wkrętu samogwintującego z łbem wpuszczanym i szczelinowym jest łbem częściowo wpuszczonym ze szczeliną i pewną krzywizną; drugi koniec to pręt gwintowany, który może wiercić własne gwinty w materiale bez konieczności wstępnego nawiercania. Może obsłużyć najczęstsze scenariusze użycia.

Parametry produktu

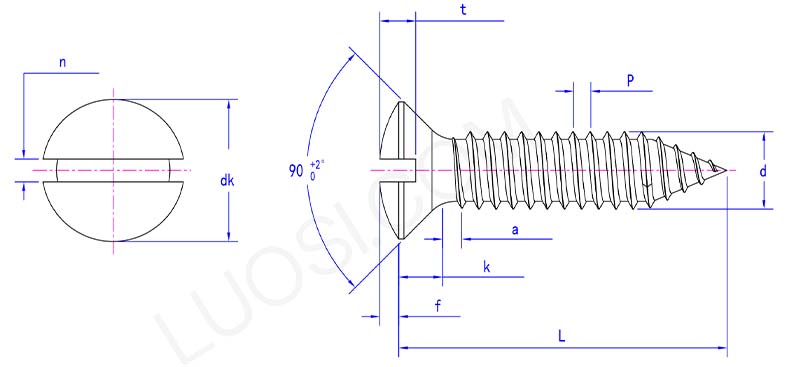

slotted raised countersunk head tapping screw parameter

pon	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
maks	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
dk maks	3.8	5.5	7.3	8.4	9.3	10.3	11.3	15.8	18.3
ok min	3.5	5.2	6.9	8	8.9	9.9	10.9	15.4	17.8
f	0.5	0.7	0.8	1	1.2	1.3	1.4	2	2.3
k maks	1.1	1.7	2.35	2.6	2.8	3	3.15	4.65	5.25
min	0.56	0.86	1.06	1.26	1.26	1.66	1.66	2.06	2.56
n maks	0.7	1	1.2	1.51	1.51	1.91	1.91	2.31	2.81
t min	0.8	1.2	1.4	1.6	2	2.2	2.4	3.2	3.8
t maks	1	1.45	1.7	1.9	2.4	2.6	2.8	3.7	4.4

Cechy produktu

Konstrukcja samowiercącego gwintu jest bardzo pomysłowa. Podziałka i profil zębów zostały dokładnie przemyślane. Z łatwością może wiercić gwinty w różnych materiałach, a utworzone połączenia gwintowe są bardzo mocne i mało prawdopodobne, aby się poluzowały. Kąt i kształt części częściowo wpuszczonej są standardowe i można je idealnie dostosować do typowych wymagań instalacyjnych.

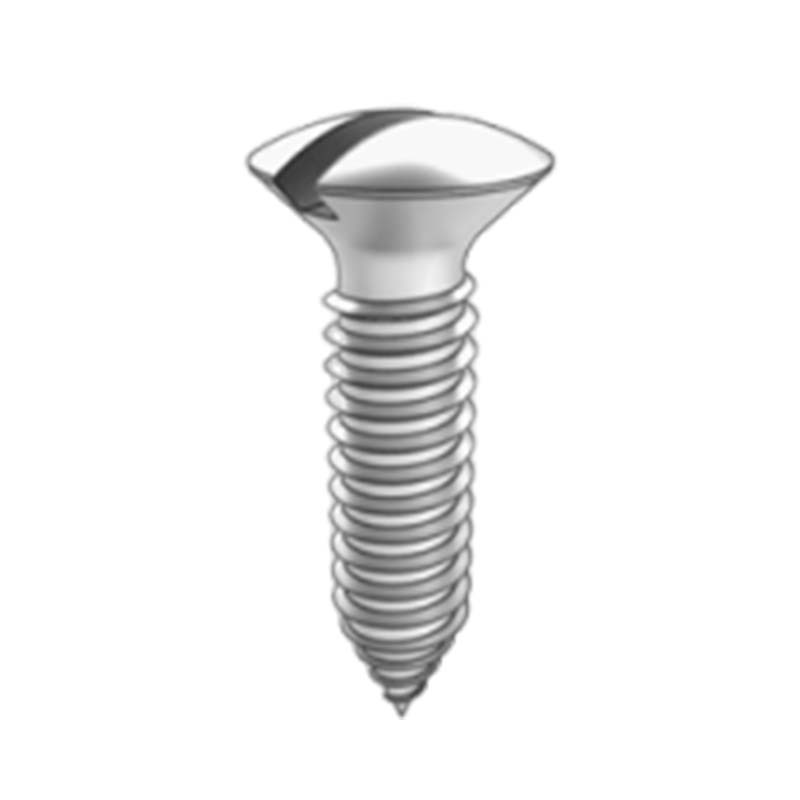

Wierzch wkrętów samogwintujących z łbem stożkowym, ma kształt lekko kopułowy, z płaskim rowkiem na górze, ale spód jest nachylony tak, aby znajdował się na poziomie spodu wkrętu. Ta mała kopułkowa konstrukcja zwiększa siłę podparcia łba śruby, pozostając jednocześnie prawie płaską. Łeb tej śruby jest mocniejszy niż standardowa śruba z łbem stożkowym i leży równo z łączonymi elementami.

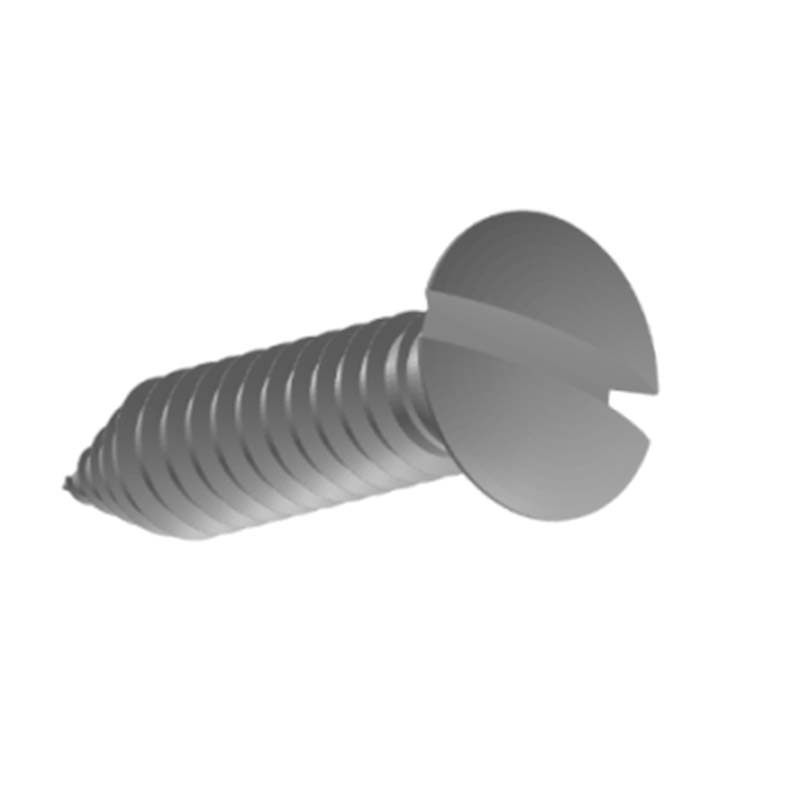

Wkręty samogwintujące z łbem stożkowym płaskim mają atrakcyjniejszy wygląd niż zwykłe wkręty z łbem wpuszczanym. Górna część łba śruby jest niższa, ale nadal można ją płynnie wkręcić. Ze względu na nacięcia na łbie śruby wymagany jest śrubokręt płaski. Często stosuje się je przy montażu mebli, okuciach szafek lub w sytuacjach, w których wymagana jest gładka powierzchnia, ale główka musi być mocniejsza.

Wkręty samogwintujące z wypukłym łbem stożkowym z rowkiem mogą uzyskać wygląd montażu równo z nieco większą wysokością łba. Mała kopułka zapewnia dodatkowy materiał, dzięki czemu główka jest solidniejsza, a szczelina głębsza (mniej podatna na łuszczenie). Samowiercący w materiałach takich jak płyta pilśniowa średniej gęstości (MDF) lub bardziej miękkie metale, łeb pozostaje nienaruszony.
