Nakrętka spawana kwadratowa typu A

Nakrętki do spawania kwadratowe typu A służą do spawania powierzchni metalowych i są wyposażone w gwintowane otwory na śruby. Nadają się do metalowych ram, podpór lub urządzeń mechanicznych wymagających stałych nakrętek. Fabryka Xiaoguo® produkuje zgodnie ze standardami określonymi w GB/T 13680-1992.

Model:GB/T 13680-1992

Wyślij zapytanie

Opis produktu

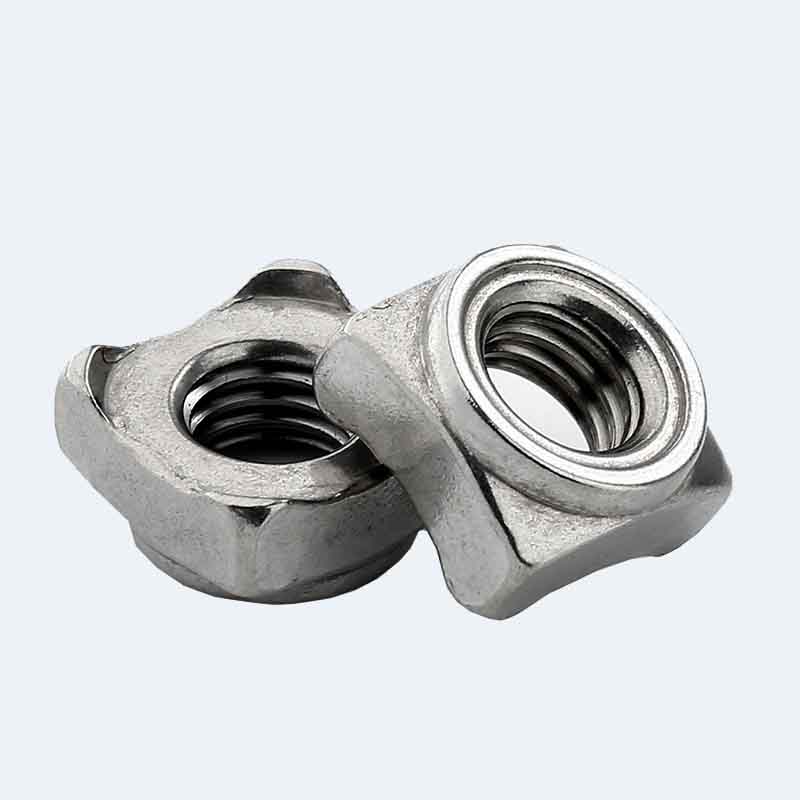

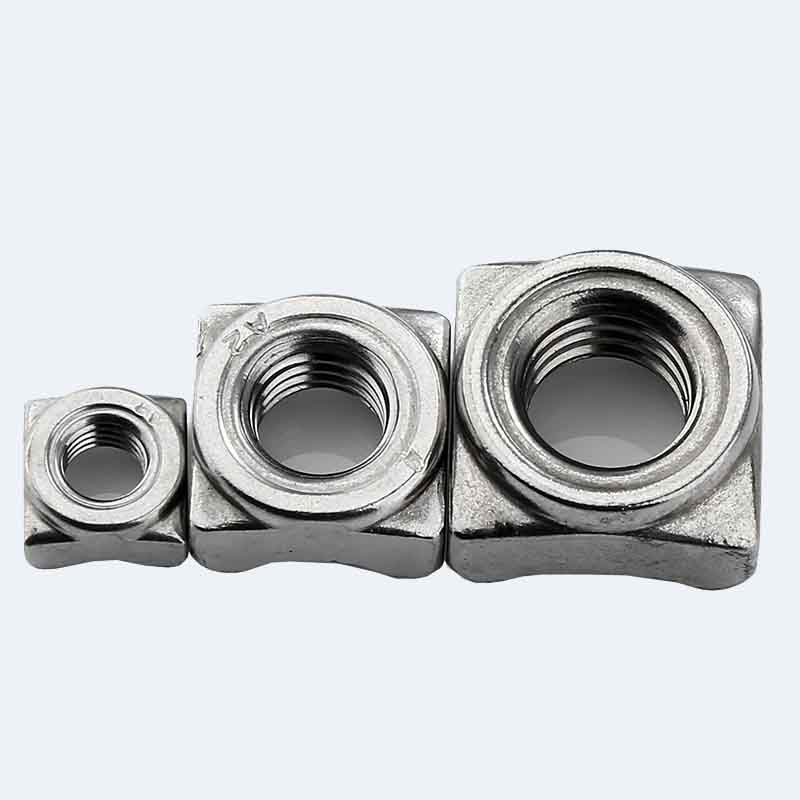

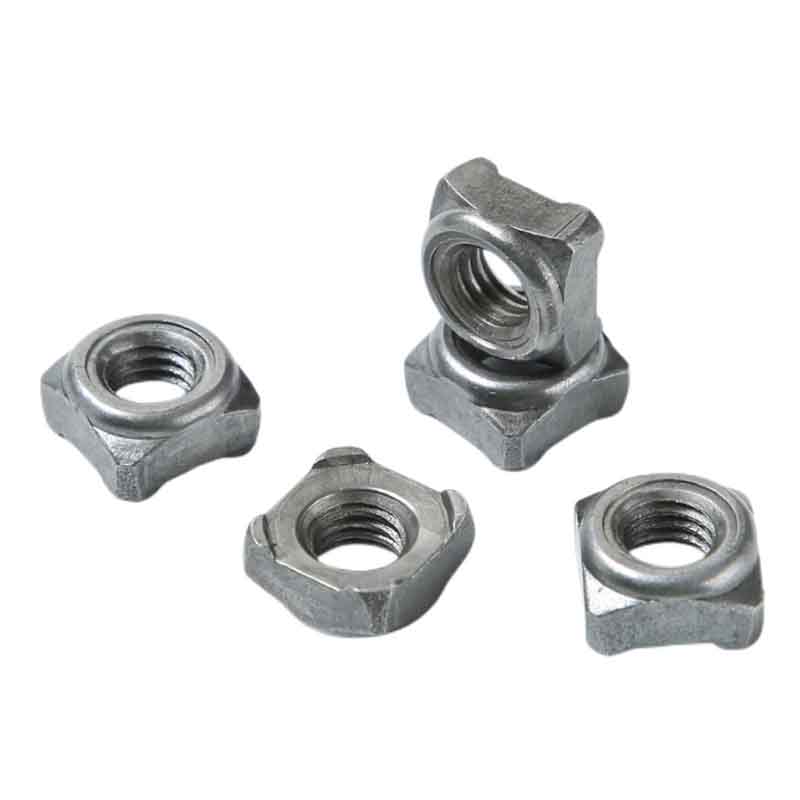

Nakrętki do spawania kwadratowego typu A są rodzajem specjalnych nakrętek do spawania. Mają kwadratowy kształt i cztery wypustki zgrzewające, dzięki którym proces zgrzewania jest bezpieczniejszy. Gwinty są również standardowe, co pozwala na dobre dopasowanieśruby.

Instalacja spawalnicza

Nakrętka do spawania kwadratowego typu A jest łatwa do spawania. Wystarczy umieścić ją w miejscu spawania i zespawać za pomocą sprzętu spawalniczego. Co więcej, konstrukcja z czterema wystającymi punktami zapewnia równomierny rozkład sił podczas procesu spawania, dzięki czemu spoina jest wyjątkowo mocna i mniej podatna na poluzowanie.

Nakrętki do spawania kwadratowego typu A są bardzo powszechne podczas spawania blach stalowych metodami MIG lub zgrzewania punktowego. Ich płaska podstawa zapewnia stabilność podczas procesu spawania, a cztery małe występy (czasami otwory) służą do wciskania ich w materiał podstawowy. Potrafi szybko nawiązać silne połączenie.

pontaż kwadratowej nakrętki do spawania typu A jest bardzo prosty. Oczyść miejsce na metalowej płytce, w którym chcesz zamontować nakrętki. Umieścić nakrętki prawidłowo. Użyj pistoletu spawalniczego i przyspawaj cztery rogi nakrętek lub przez otwór w podstawie (jeśli taki występuje). Ciepło stopi podstawę nakrętki z metalową płytką. Po schłodzeniu gwinty wewnętrzne można wykorzystać do połączeń śrubowych.

Parametry produktu

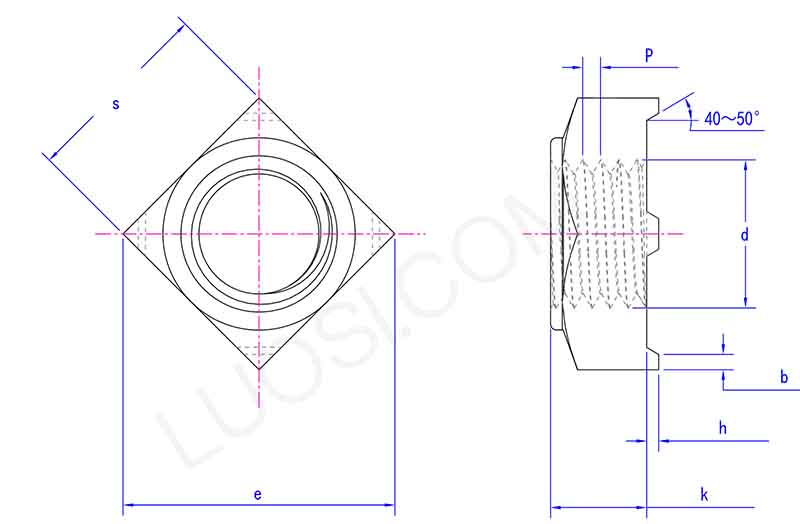

Type A Square Weld Nut parameter

pon	M4	M5	M6	M8	M10	M12	M14	M16
P	0.7	0.8	1	1.25	1.5	1.75	2	2
min	8.63	9.93	12.53	16.34	20.24	22.84	26.21	30.11
h maks	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
godz. min	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.3
k maks	3.5	4.2	5	6.5	8	9.5	11	13
k min	3.2	3.9	4.7	6.14	7.64	9.14	10.3	12.3
s maks	7	8	10	13	16	18	21	24
min	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16
bmaks	0.8	1	1.2	1.5	1.8	2.0	2.5	2.5
min	0.5	0.7	0.9	1.2	1.4	1.6	2.1	2.1

Cechy produktu

Kwadratowy wygląd nakrętek do przyspawania kwadratowego typu A ułatwia ich lokalizację podczas montażu i zapobiega ich obracaniu się. Cztery występy spawalnicze mają tę samą wysokość i rozmiar, co zapewnia jakość spawania. Co więcej, dokładność gwintu jest wysoka, a śrubę można wkręcić płynnie, bez żadnych problemów, takich jak brak możliwości wkręcenia lub poluzowania.
