Nakrętki spawane kwadratowe typu B

Nakrętki do spawania kwadratowe typu B są specjalnie zaprojektowane do spawania metali. Nadają się do ciężkich maszyn lub grubych stalowych ram. Podstawa nakrętek typu B jest nieco grubsza, dzięki czemu są one trwalsze. Jako fabryka produkcyjna, Xiaoguo® dysponuje profesjonalnym personelem, który może dostarczyć odpowiednie elementy złączne.

Model:GB/T 13680-1992

Wyślij zapytanie

Opis produktu

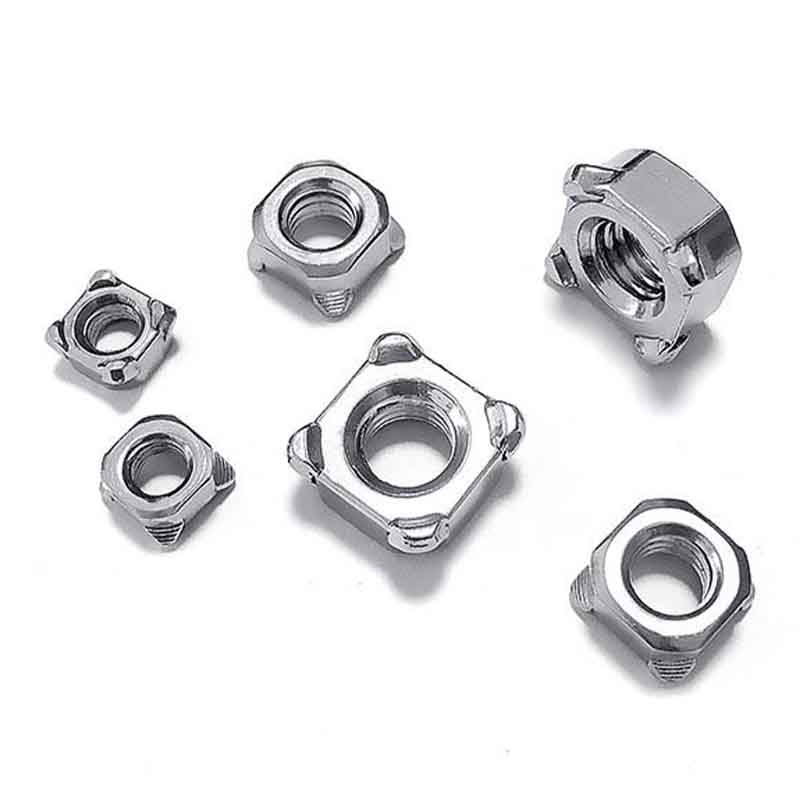

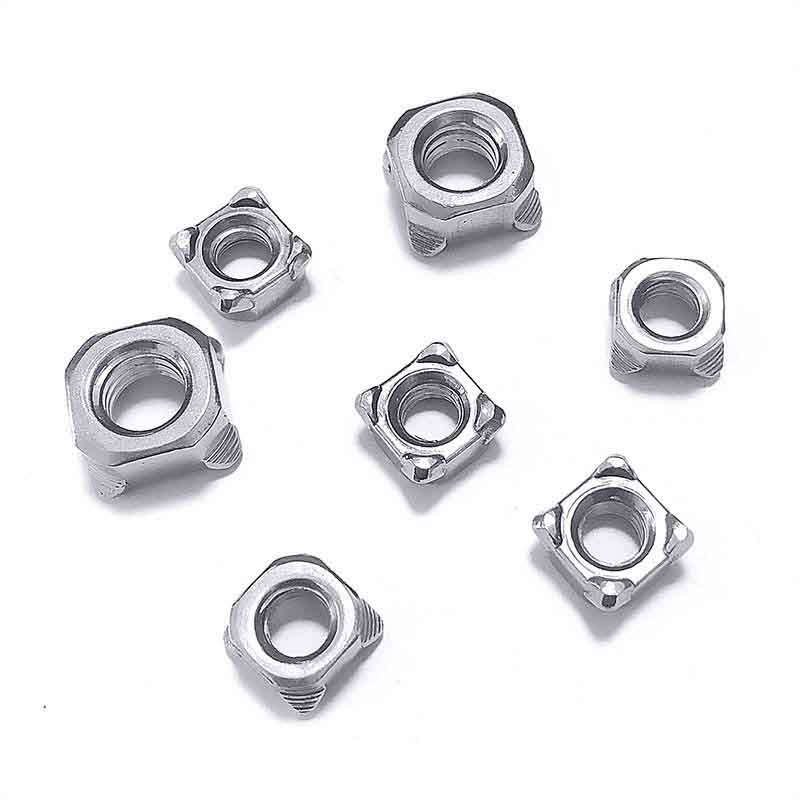

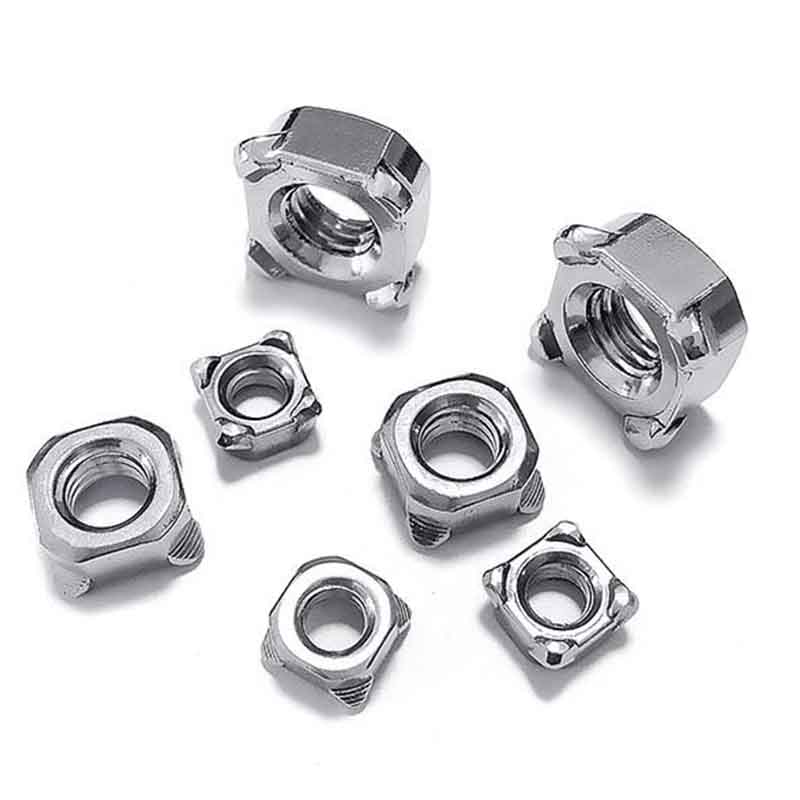

Nakrętki do spawania kwadratowego typu B mają w całości kwadratowy kształt. Mają gwintowane otwory pośrodku, a każdy z czterech rogów ma mały występ, który jest specjalnie zaprojektowany do celów spawalniczych. Dostępne są wszystkie modele od M4 do M12, a także odpowiednie śruby.

Szczegóły produktu

Nakrętki spawane kwadratowe typu Bnie mają dziur ani prostych narożników; zamiast tego na każdym rogu znajdują się wyraźne występy. Jest to kluczowa cecha. Można bezpośrednio spawać te występy. Taka konstrukcja zwykle zapewnia bardziej jednolity rdzeń spoiny, ponieważ występy topią się i łączą z leżącą pod spodem metalową płytą. Jest to powszechna specyfikacja, szczególnie w przemyśle motoryzacyjnym.

Jeśli używasz sprzętu do zgrzewania punktowego, nakrętki kwadratowe B są zwykle bardziej odpowiednim wyborem niż nakrętki typu A. Te wypukłe występy są w rzeczywistości zaprojektowane tak, aby umożliwić dociśnięcie końcówki elektrody do zgrzewania punktowego. Występy kontrolują ścieżkę prądu spawania i w przewidywalny sposób mogą się stopić, tworząc w ten sposób mocny rdzeń spoiny. Dzięki temu są one wysoce kompatybilne z liniami produkcyjnymi zautomatyzowanego zgrzewania punktowego do produkcji masowej. Kwadratowe krawędzie są łatwiejsze do ustawienia niż nakrętki okrągłe. Wystarczy umieścić je na żelaznej płycie i od razu można stwierdzić, czy są prawidłowo umieszczone. Cztery występy spawalnicze mają ten sam rozmiar i są równomiernie nagrzewane podczas spawania, co zmniejsza ryzyko nieprawidłowego ustawienia. Gwintowane otwory są proste, a śruby można wkładać płynnie i bez zakleszczania się. Nawet jeśli żelazna płyta jest lekko zdeformowana, o ile nakrętki są prawidłowo przyspawane, śruby można dokręcić do końca.

Nakrętki spawane kwadratowe typu B są zwykle projektowane dla różnych specyfikacji blach, ale nadają się szczególnie do nieco grubszych materiałów, ponieważ kluczowy jest dobry rdzeń spawalniczy. Uniesiona część konstrukcji zapewnia przenikanie wystarczającej ilości ciepła do podstawy nakrętki i metalu nieszlachetnego, tworząc w ten sposób mocny punkt stopienia, nawet jeśli grubość blachy nie jest zbyt mała.

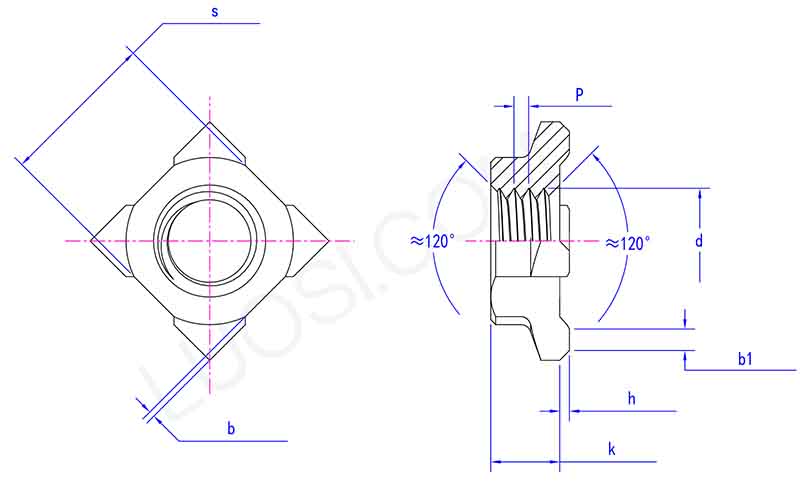

Parametry produktu

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1\|1,25\|1,5	1,25\|1,5\|1,75
h maks	1	1	1	1	1	1.2
godz. min	0.8	0.8	0.8	0.8	0.8	1
k maks	3.5	4.2	5	6.5	8	9.5
k min	3.2	3.9	4.7	6.14	7.64	9.14
s maks	7	8	10	13	16	18
min	6.64	7.64	9.64	12.57	15.57	17.57
bmaks	0.5	0.5	0.5	1	1	1
min	0.3	0.3	0.3	0.5	0.5	0.5
b1 maks	1.5	1.5	1.5	1.5	1.5	2
b1 min	0.3	0.3	0.3	0.3	0.3	0.5
