Kołki z łbem płaskim 100°

Kołki z łbem płaskim 100° mają przy główce kąt 100° i można je montować równo z powierzchnią. Nadają się do paneli metalowych, ram mebli lub urządzeń mechanicznych wymagających niskoprofilowej głowicy. Fabryka Xiaoguo® ściśle przestrzega normy produkcyjnej MS 20426L-1993.

Model:MS 20426L-1993

Wyślij zapytanie

Opis produktu

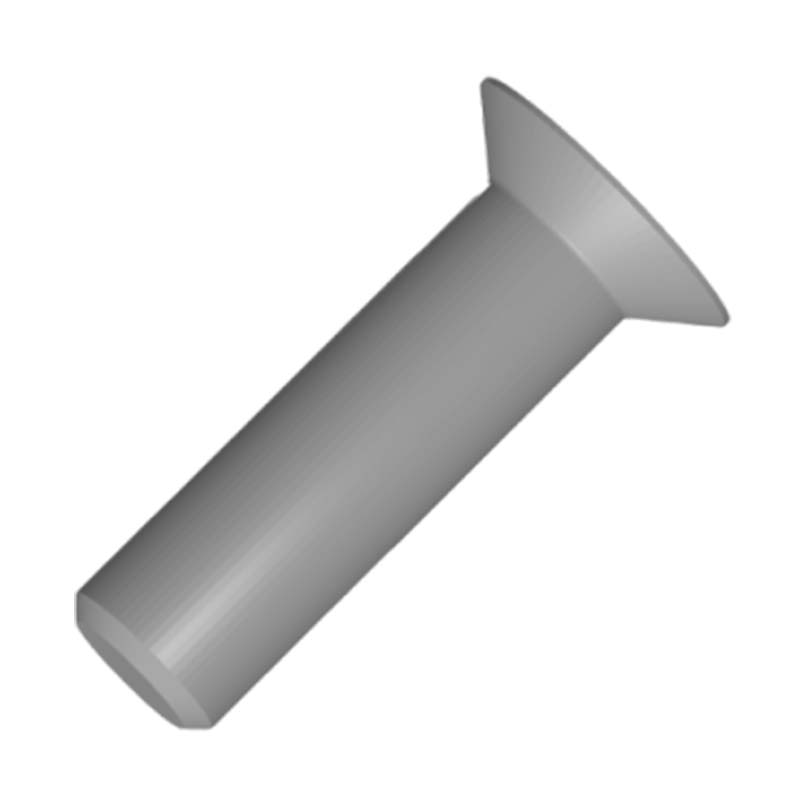

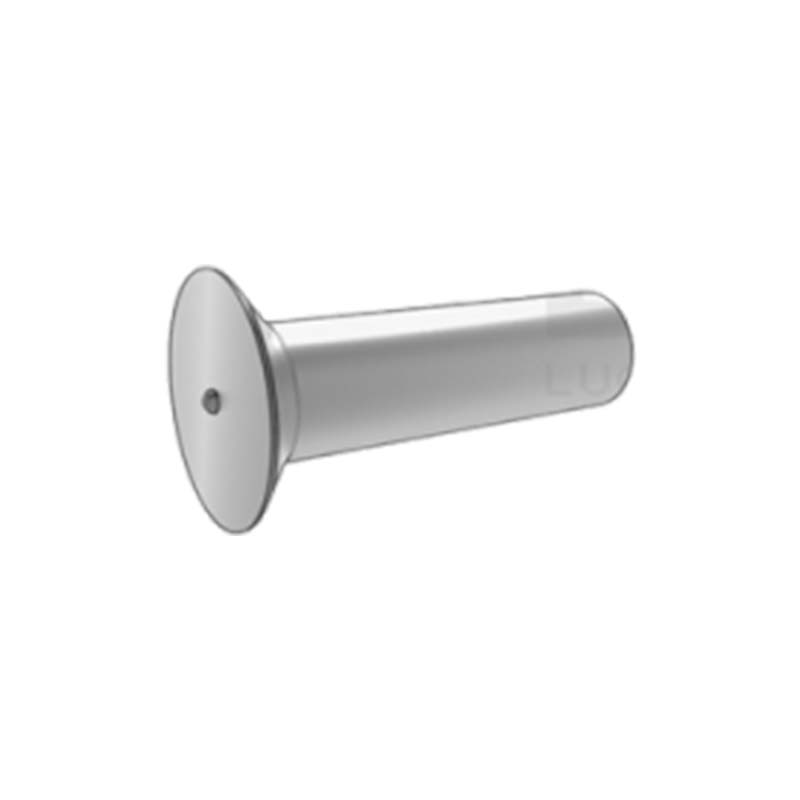

Jeden koniec kołków z łbem płaskim 100° to łeb płaski 100°, natomiast drugi koniec ma gwinty. Płaska główka umożliwia ścisłe dopasowanie do elementów wyposażonych w odpowiednie otwory stożkowe. Specyfikacje gwintów są liczne, począwszy od małego rozmiaru M3 po większy rozmiar M16.

Szczegóły i parametry produktu

Kołki z płaską główką są zasadniczo rodzajem kołków spawalniczych. Ich główki są stożkowe i podczas spawania prawie przylegają do przedmiotu obrabianego. Kąt 100° jest kluczowy, ponieważ pozwala główce kołka lekko zagłębić się w materiale, zachowując w ten sposób niski profil. Jeśli konieczne jest utrzymanie gładkiej i płaskiej powierzchni po spawaniu, na przykład na powierzchniach, na których obrabiany przedmiot jest podatny na przywieranie, można zastosować ten typ kołka.

Nazwa kołków z łbem płaskim 100° pochodzi od kąta ich stożkowych łbów. Ta specyficzna konstrukcja pod kątem 100 stopni zapewnia, że spoina jest prawie równo z materiałem podstawowym. Jest to powszechny wybór w przypadku obróbki blachy lub w każdej sytuacji, w której konieczne jest spawanie z powierzchnią, aby zachować wizualnie lub funkcjonalnie gładkie wykończenie.

Ze względu na specyficzny kąt stożka mają niższy profil główki. Tworzą prawie niewidoczne punkty połączeń poprzez spawanie. W branży motoryzacyjnej, elektronicznej i AGD często można je spotkać w obszarach, które wymagają czystego i gładkiego wykończenia powierzchni.

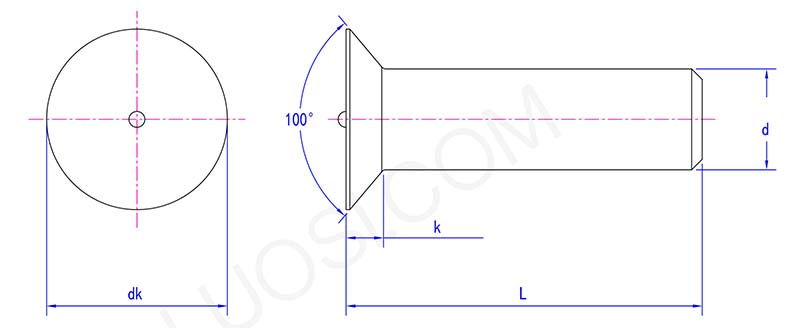

pon	1/16	3/32	1/8	5/32	3/16	7/32	1/4	5/16	3/8
dk maks	0.118	0.183	0.229	0.29	0.357	0.419	0.49	0.568	0.698
ok min	0.11	0.175	0.221	0.282	0.349	0.411	0.482	0.56	0.69
k	0.022	0.036	0.042	0.055	0.07	0.083	0.095	0.106	0.134
dmaks	0.065	0.097	0.128	0.159	0.19	0.222	0.253	0.315	0.378
min	0.061	0.093	0.124	0.155	0.186	0.218	0.249	0.311	0.374
