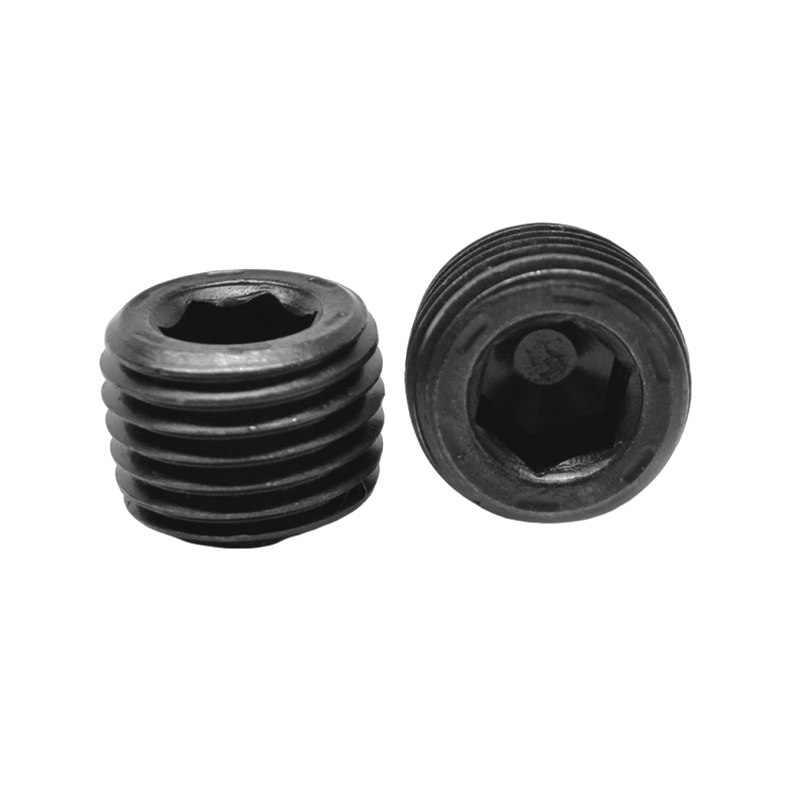

BSPT Męska wewnętrzna wtyczka sześciokątna

W przypadku korzystania z męskiej wewnętrznej wtyczki sześciokątnej BSPT Xiaoguo® można ją ponownie wykorzystać. Należy jednak ponownie owinąć taśmę lub nałożyć na nią środek uszczelniający, zanim będzie można ją ponownie wykorzystać, co obniży koszty powtarzających się zakupów.

Wyślij zapytanie

Opis produktu

Konstrukcja męskiego wewnętrznego wtyku sześciokątnego BSPT jest bardzo solidna, więc nie jest skomplikowana w użyciu. Jednak nadal istnieje kilka punktów, które wymagają szczególnej uwagi.

【1】Przygotowanie przed instalacją

(1) Wybierz odpowiedni rozmiar: Upewnij się, że interfejs ma gwint NPT.

(2) Sprawdź gwinty: Sprawdź, czy na gwintach męskiej wewnętrznej wtyczki sześciokątnej BSPT nie ma żadnych zadziorów lub zadrapań, a także upewnij się, że wewnętrzne gwinty złącza są czyste, bez opiłków żelaza lub resztek starej taśmy samoprzylepnej.

(3) Przygotuj taśmę uszczelniającą lub uszczelniacz: Chociaż gwinty stożkowe NPT mają własne właściwości samouszczelniające, aby zapobiec wyciekom oleju lub powietrza, zdecydowanie zaleca się owinięcie taśmy uszczelniającej lub nałożenie płynnego uszczelniacza do gwintów.

BSPT Male Internal Hex Plug

【2】Owiń taśmę surowcową

(1) Kierunek: Owiń zgodnie z ruchem wskazówek zegara od gwintowanego końca (koniec blisko sześciokątnej główki) w kierunku gwintowanego końca.

(2) Liczba zwojów: Ogólnie rzecz biorąc, owiń od 3 do 6 razy.

(3) Nie zakrywaj pierwszego zęba: pozostaw pierwsze 1 do 2 zębów z przodu gwintu niezabezpieczone. Zapobiegnie to przedostawaniu się resztek taśmy klejącej do systemu.

【3】Kroki dokręcania

(1) Wstępnie dokręć ręcznie: Najpierw włóż ręcznie męski wewnętrzny korek sześciokątny BSPT do otworu. Upewnij się tylko, że wchodzi płynnie, a gwinty są odpowiednio wyrównane.

(2) Dokręć za pomocą wewnętrznego klucza sześciokątnego: Znajdź wewnętrzny klucz sześciokątny o odpowiednim rozmiarze (boki sześciokąta powinny pasować), włóż go do sześciokątnego otworu i rozpocznij dokręcanie.

(3) Ile obrotów? Po ręcznym dokręceniu do końca, w dalszym ciągu dokręcaj kluczem o około 1,5 do 3 obrotów (w przybliżeniu). (NPT jest gwintem stożkowym. Nie ma potrzeby dociskania pierścienia uszczelniającego mocno do powierzchni czołowej. Po prostu dokręć nieco mocniej, gdy poczujesz wyraźny opór.)

(4) Wartość odniesienia momentu obrotowego

Specyfikacja NPT	Moment obrotowy (N·m)
1/8″	7-10
1/4″	16-22
3/8″	19-43
1/2″	43-54
3/4″	54-65
1″	70-81

【4】Kontrola pomontażowa

Po zakończeniu instalacji należy zastosować ciśnienie w systemie i sprawdzić, czy wokół męskiego wewnętrznego wtyku sześciokątnego BSPT nie występuje wyciek.

Jeśli występuje niewielki wyciek, możesz spróbować dokręcić go o kolejne 1/4 obrotu.

Jeśli nadal występują nieszczelności, wyjmij część i sprawdź gwinty i taśmę uszczelniającą. Zawiń taśmę i ponownie ją zamontuj.

BSPT Male Internal Hex Plug

Nitka	średnica zewnętrzna (cale)	średnica zewnętrzna (mm)	Wysokość	Średnica sześciokąta
NPT1/8	13/32≈3/8	10,287 mm	0,31 cala/8 mm	0,19 cala/5 mm
NPT1/4	33/64≈1/2	13.000mm	0,39 cala/10 mm	0,23 cala/6 mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43 cala/11 mm	0,31 cala/8 mm
NPT1/2	27/32≈3/4	20.500mm	0,59 cala/15 mm	0,39 cala/10 mm
