Samogwintująca śruba kotwowa do betonu z łbem sześciokątnym

Najpopularniejszy ostatnio produkt dostawcy Xiaoguo® - Samogwintująca śruba kotwowa do betonu z łbem sześciokątnym. M6 do M16, hartowane gwinty wcinane w beton bez wstępnego gwintowania. Głowica kołnierzowa oszczędza podkładki i jest odporna na poluzowanie. Brak naprężeń rozciągających, dzięki czemu można go umieścić w pobliżu krawędzi. W magazynie, co umożliwia szybką wysyłkę.

Wyślij zapytanie

Opis produktu

Poniżej przedstawiono podstawowe parametry fizyczne samogwintującej śruby kotwiącej do betonu z łbem sześciokątnym od dostawcy Xiaoguo®, mające zastosowanie do typowych specyfikacji w zakresie od M6 do M16.

(1) Średnica nominalna i zakres długości

Średnica nominalna (d)	Wspólna długość (L)	Efektywna długość gwintu	Wysokość głowy	Średnica kołnierza
M6	40,50,60,70,80,100mm	≈L-10mm	4,5-5,0 mm	12-13 mm
M8	50,60,70,80,90,100,120,150mm	≈L-12mm	5,5-6,0 mm	16-17 mm
M10	60,75,80,90,100,120,150 mm	≈L-15mm	7,0-7,5 mm	19-20 mm
M12	80 100 120 150 180 200 mm	≈L-18mm	8,5-9,0 mm	22-24 mm
M16	100,120,150,180,200 mm	≈L-22mm	11-12 mm	28-30 mm

Jeśli długość przekracza 200 mm, możemy ją dostosować, ale głębokość zakotwienia wymaga ponownej weryfikacji.

（2）Materiał i twardość

Tworzywo	Numer modelu	Twardość powierzchniowa (HRC)	Twardość rdzenia (HRC)	Opcje obróbki powierzchni
Stal węglowa	10B21	52-58	32-40	Cynkowanie galwaniczne (5–8 µm), cynk żółty, cynkowanie mechaniczne, powłoka Dacromet
Stal nierdzewna A2	304	45-50	25-30	Naturalna pasywacja, polerowanie elektrolityczne
Stal nierdzewna A4	316	45-50	25-30	Oryginalna pasywacja kolorów

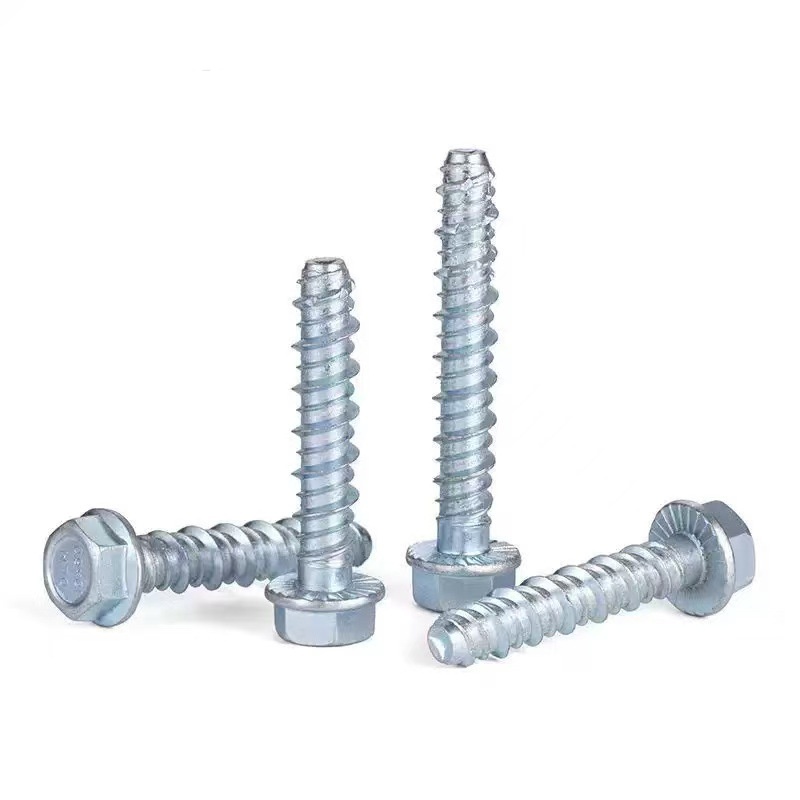

Hex Flange Head Self Tapping Concrete Anchor Bolt

Korzyści płynące ze struktury

Nie poprzez rozszerzanie rury, ale przez samozazębiające się gwinty - Najważniejsza cecha konstrukcyjna samogwintującej śruby kotwiącej do betonu z łbem sześciokątnym. Śruba kotwiąca wygląda jak bardzo duża śruba, ale zupełnie różni się od zwykłych śrub rozporowych.

(1) Wbudowana uszczelka + zęby

Kołnierz samogwintującej śruby kotwiącej do betonu z łbem sześciokątnym jest integralną uformowaną uszczelką i nigdy nie odpadnie. Pod kołnierzem znajduje się również pierścień małych zębów. Po dokręceniu wnikną w stalową płytkę lub uszczelkę i nie poluzują się podczas pracy maszyny.

（2）Nici są twarde jak nóż.

Część gwintowana, która została utwardzona powierzchniowo, jest twarda jak dłuto. Wciśnij ją w wywiercony wcześniej otwór. Ostrze po gwintowanej stronie zeskrobuje beton, tworząc pasujący gwint wewnętrzny, a następnie bezpiecznie chwyci. Nie rozszerza się na zewnątrz w celu rozerwania. Zamiast tego opiera się na zazębianiu się gwintów, aby nie pękać betonu.

(3) Pełny wątek

Od spodu kołnierza aż do końcówki jest on w całości gwintowany. Im głębiej jest wkręcony, tym większa jest długość gwintu wbijającego się w beton i tym większy będzie opór wyporu.

(4) Ostre wskazówki, bez odchyleń

Na końcu znajduje się mała stożkowa końcówka przypominająca wiertło pilotujące. Po umieszczeniu w otworze zaostrzony koniec dociska dno otworu, zapewniając, że samogwintująca śruba kotwowa do betonu z łbem sześciokątnym jest prostopadła do powierzchni ściany i nie przechyla się podczas dokręcania.

(5) Wsparcie dla wielokrotnego użytku

Jeśli wystąpi jakikolwiek problem, śrubę kotwową można całkowicie usunąć za pomocą klucza, zmienić jej położenie, a następnie ponownie zamontować. Jest szczególnie przydatny w sytuacjach, gdy śruba wymaga wielokrotnego demontażu i ponownego montażu.

Hex Flange Head Self Tapping Concrete Anchor Bolt

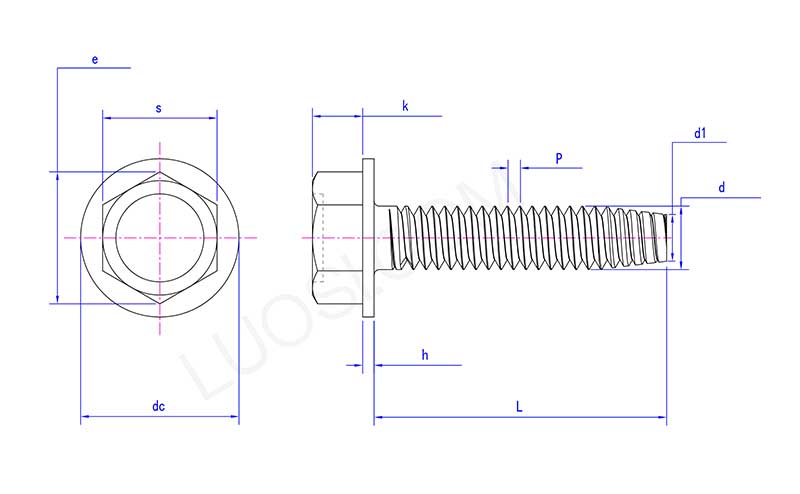

pon	#2	#3
P	56	48
s maks	0.125	0.125
min	0.12	0.12
min	0.134	0.134
k maks	0.05	0.055
k min	0.04	0.044
maks. prąd stały	0.166	0.177
min	0.154	0.163
h maks	0.016	0.016
godz. min	0.01	0.01
dmaks	0.086	0.099
min	0.0813	0.0938
d1	0.068	0.078
