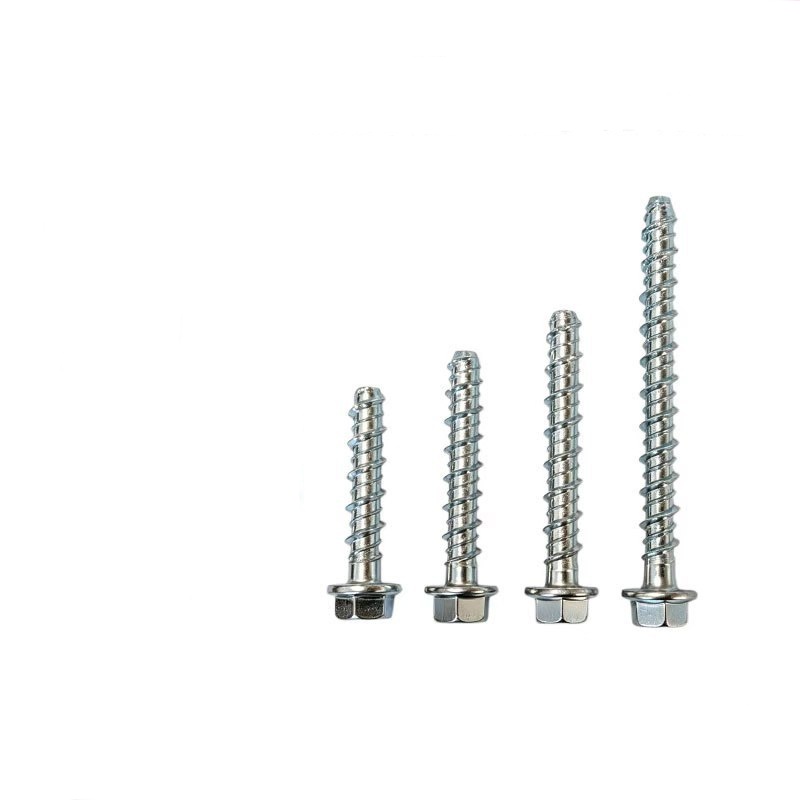

Samotnąca śruba kotwowa do betonu z kołnierzem sześciokątnym

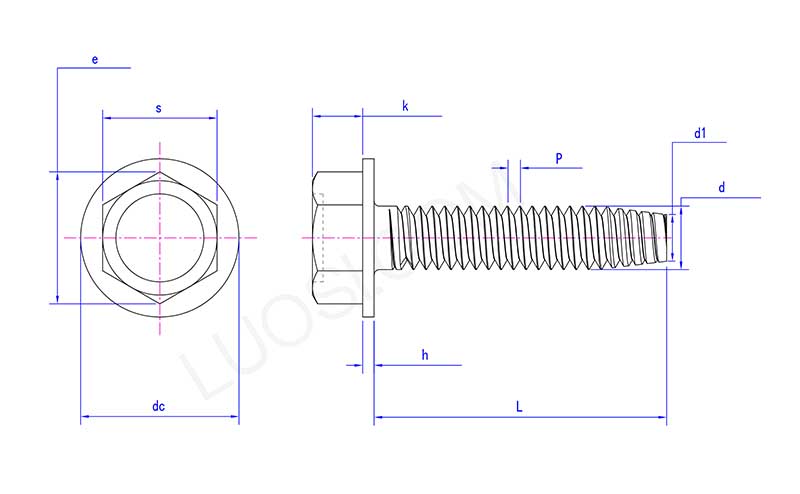

Samotnąca śruba kotwowa do betonu z kołnierzem sześciokątnym z Chin Xiaoguo® składa się z pięciu części: łba, kołnierza, wału, gwintu samogwintującego i części prowadzącej.

1. Głowica z kołnierzem sześciokątnym

Łeb ma standardowy kształt sześciokątny, a szerokość przeciwległych boków odpowiada wymiarom łba sześciokątnego DIN. Pod łbem znajduje się integralnie uformowana tarcza kołnierzowa.

Funkcjonować:

Dostępny jest standardowy klucz nasadowy lub klucz udarowy z łbem sześciokątnym, co ułatwia instalację.

Kołnierz zwiększa powierzchnię styku z elementem stałym, zapobiegając ściskaniu miękkich materiałów.

Dolna część kołnierza wyposażona jest w promieniowe ząbki, które zapobiegają poluzowaniu na skutek wibracji po dokręceniu.

2. Sekcja pręta i gwintowana sekcja przejściowa

Przejście pręta: Poniżej kołnierza łączącego znajduje się krótki pręt świetlny (około 2–3 mm). Zapobiega to nadmiernemu skupieniu grani gwintu, a także zapewnia gładką powierzchnię nośną kołnierza.

3. Gwint samonacinający/gwintujący

Standardowy gwint metryczny, o kącie zarysu zęba 60°, ostrych zębach i krawędzi tnącej.

Nić jest asymetryczna. Przednia strona strony natarcia jest bardziej stroma, natomiast tylna strona łagodniejsza, co sprzyja wcinaniu się w podłoże.

4. Sekcja prowadząca ogona

Wprowadzić śrubę kotwową do betonu samotnącego z kołnierzem sześciokątnym w wywiercony otwór, aby zapobiec odchyleniom podczas początkowego łączenia gwintów.

Samotnąca śruba kotwowa do betonu z kołnierzem sześciokątnym VS Tradycyjne śruby kotwiące rozporowe

Biorąc pod uwagę wiele aspektów i dokonując kompleksowego porównania pomiędzy samotnącą śrubą kotwiącą do betonu z kołnierzem sześciokątnym i tradycyjnymi śrubami kotwiącymi rozporowymi.

1. Dokonano bezpośredniego porównania pod względem etapów montażu, wymagań podłoża, nośności i możliwości demontażu itp.

Projekt porównawczy Samotnąca śruba kotwowa do betonu z kołnierzem sześciokątnym Tradycyjne śruby kotwiące rozporowe

Etapy montażu ① Wiercenie → ② Czyszczenie otworu → ③ Wkładanie ① Wiercenie → ② Czyszczenie otworu → ③ Wkładanie rury rozprężnej → ④ Wbijanie stożka → ⑤ Dokręcanie nakrętki

Narzędzia montażowe Wiertarka udarowa + klucz nasadowy / klucz udarowy Wiertarka udarowa + młotek + klucz

Czy strajk jest konieczny? Nie jest to konieczne. Wymagany

Wymagania dotyczące marginesów/odstępów Małe Duże

Ryzyko materiału podłoża Brak naprężeń rozszerzających, nie powoduje pękania betonu. Nadmierne naprężenia rozciągające mogą prowadzić do pękania betonu

Czy będzie działać natychmiast po instalacji? Tak Tak

2. Porównanie czasu montażu (obsługa jednoosobowa, pojedyncza śruba kotwowa)

Samotnąca śruba kotwowa do betonu z kołnierzem sześciokątnym: około 40 do 60 sekund (wiercenie + czyszczenie + wkładanie)

Tradycyjne śruby kotwiące rozporowe: około 90 - 120 sekund (wiercenie + czyszczenie + wkładanie + gwintowanie + dokręcanie)

3. Koszty ponownej pracy i naprawy

Samotnąca śruba kotwowa do betonu z kołnierzem sześciokątnym: Podczas montażu klucz dynamometryczny może z łatwością kontrolować moment obrotowy i nie powoduje pękania betonu.

Tradycyjne śruby kotwiące rozprężne: Podczas montażu zastosowano nadmierną siłę, co spowodowało pękanie betonu. Konieczne jest usunięcie starej części i wywiercenie nowego otworu, co jest czasochłonne i może również wpłynąć na wygląd.
