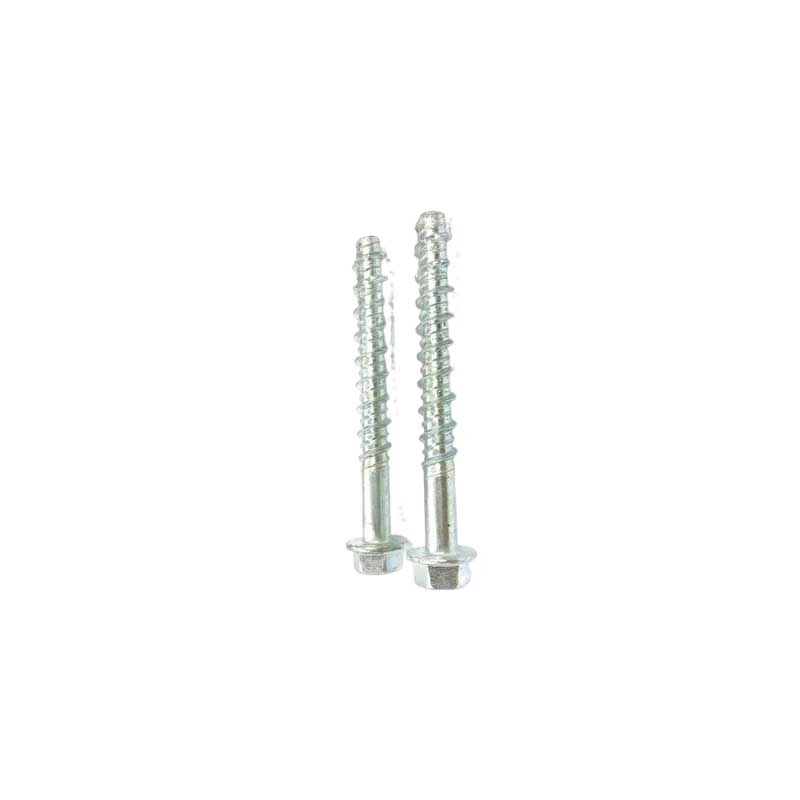

Samogwintująca śruba kotwowa do betonu z kołnierzem sześciokątnym

Fabryka Xiaoguo ma wieloletnie doświadczenie w handlu eksportowym. Ta samogwintująca śruba kotwowa do betonu z kołnierzem sześciokątnym obejmuje rozmiary od M6 do M16. Podczas budowy należy kontrolować rozsądny moment dokręcania, aby uniknąć zerwania gwintów i uszkodzenia materiału podstawowego. Materiały ze stali węglowej i nierdzewnej dostosowują się do różnych warunków temperaturowych, zapewniając bezpieczny i niezawodny montaż.

Wyślij zapytanie

Opis produktu

Poniżej znajduje się wprowadzenie do właściwości mechanicznych i parametrów montażowych samogwintującej śruby kotwiącej do betonu z kołnierzem sześciokątnym firmy Xiaoguo® z Chin.

1.Zalecane parametry instalacji

Średnica nominalna	Średnica wiertła (mm)	Głębokość wiercenia (mm)	Minimalna grubość podłoża (mm)	Minimalny prześwit (mm)	Minimalny odstęp (mm)	Moment montażowy (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

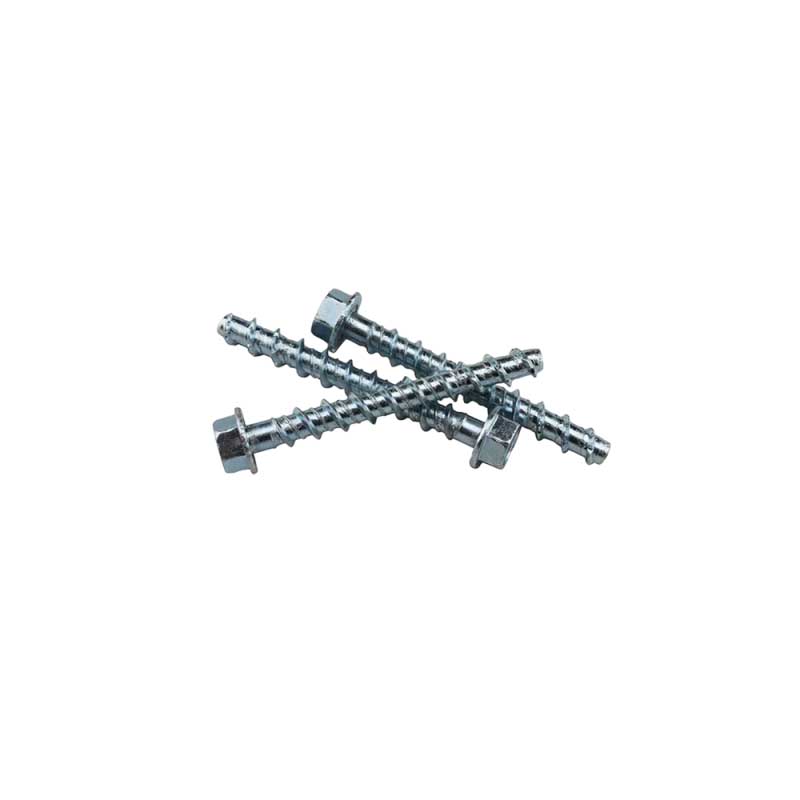

Hexagon Flange Self Tapping Concrete Anchor Bolt

Metoda wiercenia: Użyj wiertarki udarowej w połączeniu z wiertłem z twardego stopu.

Wymagania dotyczące czyszczenia: Użyj pompy powietrza lub odkurzacza, aby przedmuchać co najmniej 4 razy. Wewnątrz otworu nie powinno być widocznego kurzu.

Narzędzia montażowe: Klucz udarowy lub klucz dynamometryczny z gniazdem sześciokątnym.

2. Moment obrotowy i wymagania dotyczące dokręcania

Moment montażowy powinien mieścić się w zalecanym zakresie. Niewystarczający moment obrotowy doprowadzi do nieprawidłowego zakotwienia; nadmierny moment obrotowy może spowodować poślizg gwintu lub lokalne uszkodzenie betonu.

Po montażu dolna powierzchnia łba kołnierza powinna ściśle przylegać do elementu stałego, a samogwintującej śruby kotwiącej z kołnierzem sześciokątnym do betonu nie należy obracać ręcznie.

3. Ograniczenia środowiskowe i temperaturowe

Obowiązująca temperatura otoczenia: Stal węglowa, powłoka cynkowana galwanicznie: -40°C do +80°C

Stal nierdzewna wytrzymuje nieco wyższe temperatury do ≤ 120°C.

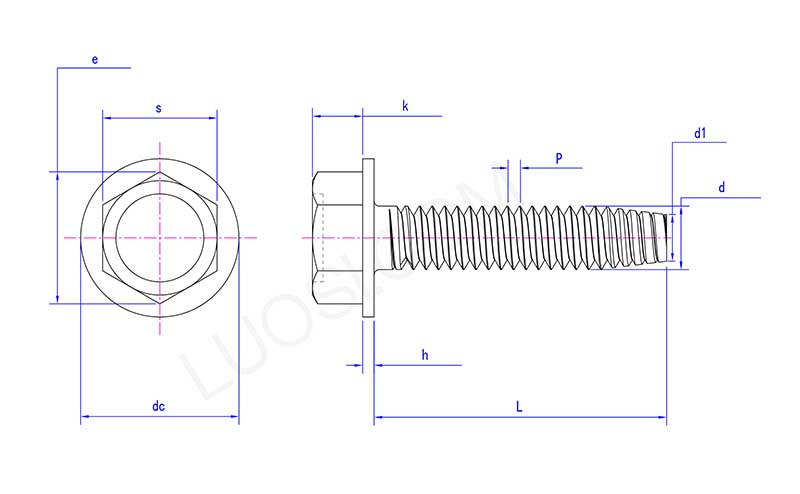

Hexagon Flange Self Tapping Concrete Anchor Bolt

pon	#2	#3
P	56	48
s maks	0.125	0.125
min	0.12	0.12
min	0.134	0.134
k maks	0.05	0.055
k min	0.04	0.044
maks. prąd stały	0.166	0.177
min	0.154	0.163
h maks	0.016	0.016
godz. min	0.01	0.01
dmaks	0.086	0.099
min	0.0813	0.0938
d1	0.068	0.078

Typowe błędy i rozwiązania

Poniżej znajdują się 4 najczęstsze błędy, które najprawdopodobniej wystąpią podczas montażu samogwintującej śruby kotwiącej z kołnierzem sześciokątnym, wraz z odpowiednimi rozwiązaniami.

1. Średnica wiertła jest nieprawidłowa.

Wykonanie: Zastosowano wiertło o średnicy 1-2 mm większej niż śruba kotwowa. Po wkręceniu śruby kotwowej poluzowała się.

Powód: Otwór jest zbyt duży i gwint nie może dotrzeć do wewnętrznej ścianki otworu, co powoduje brak skutecznego połączenia.

Prawidłowe podejście: Użyj wiertła o tej samej średnicy nominalnej co śruba kotwowa.

2. Niewystarczające czyszczenie otworu lub niepełne czyszczenie otworu

Wydajność: Opór różni się znacznie podczas wkładania.

Powód: Wewnątrz otworu gromadzi się kurz, który uniemożliwia zaczepienie gwintu.

Prawidłowa procedura: Po wierceniu przedmuchaj powietrze co najmniej 4 razy, aż wdmuchiwane powietrze będzie wolne od widocznego kurzu. Alternatywnie możesz użyć odkurzacza.
