Kliny kotwiące po naprężeniu

Kluczowa wydajność

Wydajność klinów kotwiących bezpośrednio decyduje o bezpieczeństwie konstrukcji i trwałości dużych projektów, takich jak mosty i budynki. Wybierając Xiaoguo®, otrzymasz niezawodną gwarancję, która sprosta najbardziej rygorystycznym normom.

(1) Skuteczność zakotwienia obciążenia statycznego

Współczynnik efektywności ηa ≥ 0,95

Czy system kotwiący może efektywnie wykorzystać pełną wytrzymałość stalowych splotów

(2) Maksymalne całkowite obciążenie

εapu ≥ 2,0%

Mierzy ciągliwość systemu kotwiącego w stanie ostatecznym, aby zapobiec kruchemu uszkodzeniu

（3） Wydajność zmęczeniowa

Żadnych awarii po 2 milionach cykli ładowania

Zapewnia, że ​​konstrukcja, taka jak mosty i wieże turbin wiatrowych, poddawana długotrwałym obciążeniom dynamicznym, nie ulegnie zniszczeniu na skutek zmęczenia.

(4) Strata tarcia w obszarze zakotwienia

Całkowita strata na otworze kotwiącym + otworze trąbkowym ≤ 6%

Zmniejsza utratę efektywnego naprężenia wstępnego spowodowaną tarciem, wpływając na skuteczność napinania i kontrolę kosztów.

(5) Stopień wycofania bloku klina

Kotwa o niskim wciągnięciu ≤ 0,5 mm; Zwykła kotwa ≤ 6mm

Ma to bezpośredni wpływ na dokładność ustalenia naprężenia wstępnego. Im mniejsze wycofanie, tym mniejsza utrata naprężenia wstępnego podczas ustalania.

(6) Wymagania dotyczące twardości:

Kliny kotwiące po naciągu: HRC 58-65; Płyta kotwiąca: HB ≥ 251

Upewnij się, że powierzchnia części jest odporna na zużycie i nie odkształca się ani nie zapada pod dużym naciskiem.

Klasyfikacja

Kliny kotwiące po naprężeniu można dalej podzielić na wiele typów. Główne kryteria klasyfikacji opierają się na liczbie części, kształcie zębów wewnętrznych i kształcie stożka zewnętrznego. Odpowiednie cechy konstrukcyjne i zastosowania

【1】liczba sztuk

（1）Dwuczęściowe

Charakterystyka strukturalna: Dwie symetryczne płytki mocujące w kształcie klina, po połączeniu, tworzą okrągły otwór pośrodku

Typowe zastosowania: Stała kotwa robocza, do jednorazowego użytku

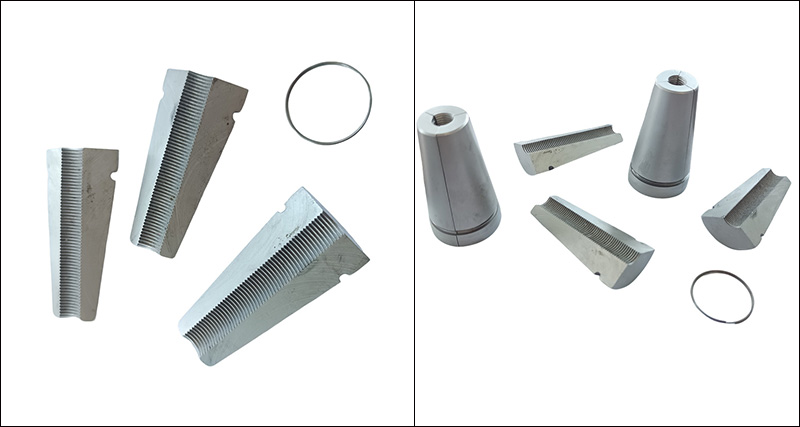

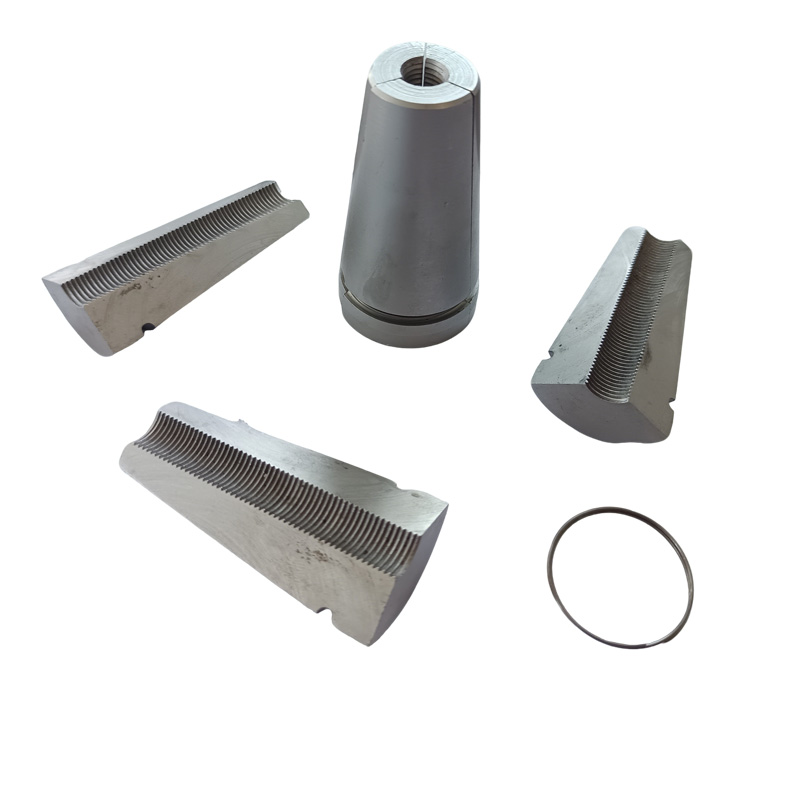

(2) Trzyczęściowy

Charakterystyka strukturalna: Trzy klinowe płytki mocujące, równomiernie podzielone, ze szczelinami między nimi, wymagają cewki sprężyny do koordynacji

Typowe zastosowania: Kotwica narzędziowa, wielokrotnego użytku

【2】kształt zębów wewnętrznych

(1) Okrągłe zęby

Charakterystyka: Kliny kotwiące napinające mają wiele niezależnych, okrągłych wystających zębów z ostrymi końcami zębów.

Odpowiednie sploty stalowe: standardowe sploty stalowe (konstrukcja 1 × 7)

(2) Gwint spiralny

Charakterystyka: Ciągły spiralny gwint wewnętrzny

Odpowiednie sploty stalowe: wiązka drutu stalowego o wysokiej wytrzymałości lub specjalne wzmocnienie wstępnie naprężone

（3）Typ kombinacji

Charakterystyka: zęby obwodowe + rowki wzdłużne

Odpowiednie sploty stalowe: Poprawiają usuwanie wiórów i wydajność sprzęgania

【3】 kształt zewnętrznego stożka

(1) Pojedyncza powierzchnia stożkowa

Charakterystyka powierzchni stożkowej: Cała powierzchnia ma pojedynczy stożek (najczęściej)

(2) Podwójna powierzchnia stożkowa

Charakterystyka powierzchni stożkowej: W pobliżu dużego końca znajduje się przejście pod małym kątem, co poprawia rozkład sił

(3) Z sekcją prowadzącą

Charakterystyka powierzchni stożkowej: Cylindryczna sekcja prowadząca rozciąga się od małego końca, ułatwiając początkowe wprowadzenie
