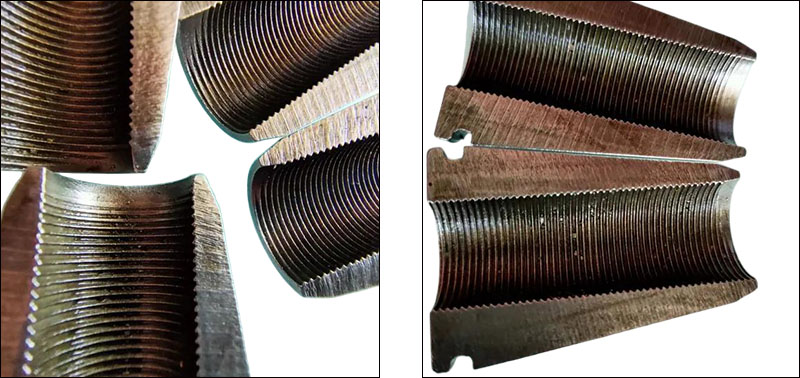

Klin uchwytu linki po naprężeniu

Pola aplikacji

Kliny zaciskowe do kabli naprężających są prawie kluczowymi elementami wszystkich konstrukcji betonowych, które wymagają dużych rozpiętości, dużej nośności i wysokiej trwałości.

(1) Infrastruktura transportowa

• Projekty mostowe (drogowe, kolejowe, wiadukty miejskie)

• Transport kolejowy (kolej miejska, metro)

• Porty i doki

Zakotwić wstępnie naprężone sploty stalowe, aby zwiększyć nośność konstrukcji i odporność na pękanie oraz wydłużyć żywotność.

（2）Architektura i inżynieria lądowa

• Wysokie i bardzo wysokie budynki

• Duże budynki użyteczności publicznej (obiekty sportowe, centra kongresowe)

• Warsztaty i magazyny przemysłowe

• Podnoszenie ciężkich przedmiotów i wzmacnianie konstrukcji

Kliny zaciskowe do kabli naprężających są stosowane w konstrukcjach krytycznych, które przenoszą ogromne obciążenia, a także są wykorzystywane przy renowacji i wzmacnianiu istniejących budynków.

（3） Obiekty energetyczne i przemysłowe

• Wytwarzanie energii wiatrowej (kotwienie fundamentów wież turbin wiatrowych)

• Elektrownie jądrowe (konstrukcje specjalne, takie jak zbiorniki zabezpieczające)

• Zbiorniki magazynowe LNG (sprężone betony niskotemperaturowe)

• Fundamenty dużych urządzeń przemysłowych

Aby zapewnić ich stabilność pod cyklicznymi obciążeniami, takimi jak silny wiatr

(4) Projekty hydroelektryczne i związane z ochroną wody

• Tamy i elektrownie wodne

• Wzmocnienie skarp i tuneli

• Inżynieria podziemna

Wzmocnij korpus tamy, masy skalne na stromych zboczach i tunel otaczający skałę, aby zapobiec osuwaniu się ziemi i zawaleniom.

(5) Pola specjalne i wschodzące

• Wzmocnienie geotechniczne i fundamentowe

• Naprawa i renowacja konstrukcji

• Inżynieria antymagnetyczna i antykorozyjna

Stosowany do wzmacniania fundamentów, wymiany łożysk mostów, korygowania wyrównania budynków itp. W specjalnych środowiskach może być stosowany w połączeniu z prętami FRP (materiały kompozytowe wzmocnione włóknem).

Funkcja podstawowa

Klin do mocowania linki naprężającej jest kluczowym elementem kotwiącym w konstrukcjach z betonu sprężonego. Jego podstawowe funkcje można podsumować w następujący sposób:

(1) Zaciskanie i kotwienie splotów stalowych

Po naprężeniu cięgien sprężających bloki klinowe mocno zaciskają stalowe sploty (lub wiązki drutów stalowych), zapobiegając ich cofaniu się lub ześlizgiwaniu oraz blokując siłę rozciągającą na końcu zakotwienia.

(2) Przenoszenie naprężenia wstępnego na konstrukcję betonową

Klin zaciskowy linki naprężającej przenosi napięcie stalowych splotów na płyty kotwiące, które następnie przenoszą siłę przez płyty podkładek kotwiących na elementy betonowe, ustanawiając w ten sposób długotrwałe skuteczne naprężenie wstępne w całej konstrukcji, zwiększając odporność na pękanie, sztywność i nośność konstrukcji.

(3) Osiągnięcie „samoblokowania” i „zapobiegania poluzowaniu”

Wykorzystując geometryczne właściwości klina, pomiędzy blokiem klinowym a stożkowym otworem płyty kotwiącej pod wpływem siły powstaje efekt samoblokowania – im większa siła rozciągająca, tym mocniej blok klinowy jest zaciśnięty, co gwarantuje, że konstrukcja nie poluzuje się w okresie użytkowania.
