Uszczelnienie wewnętrzne z łbem sześciokątnym 1/4 BSP

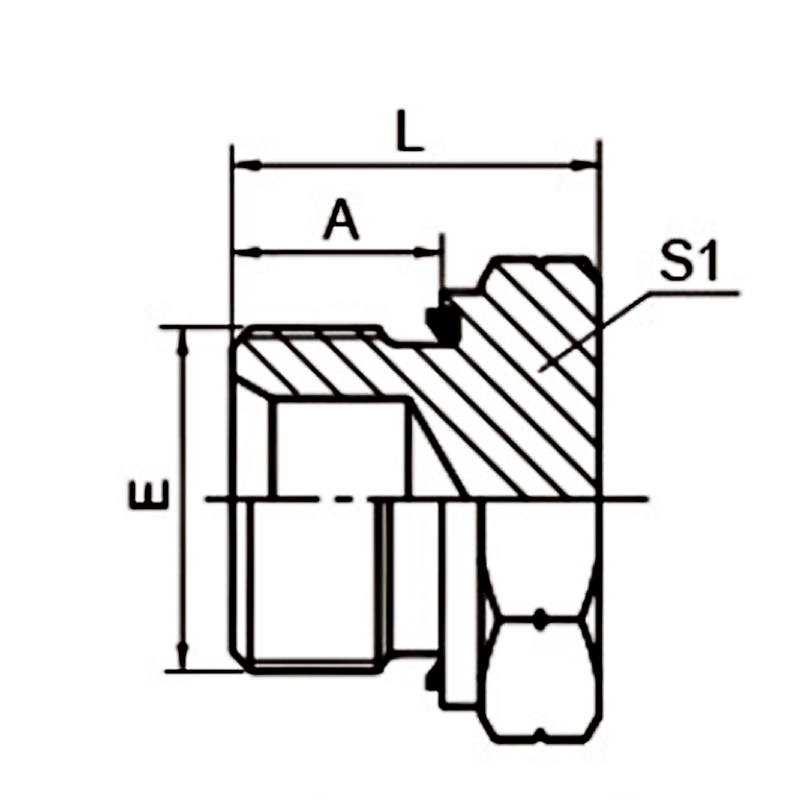

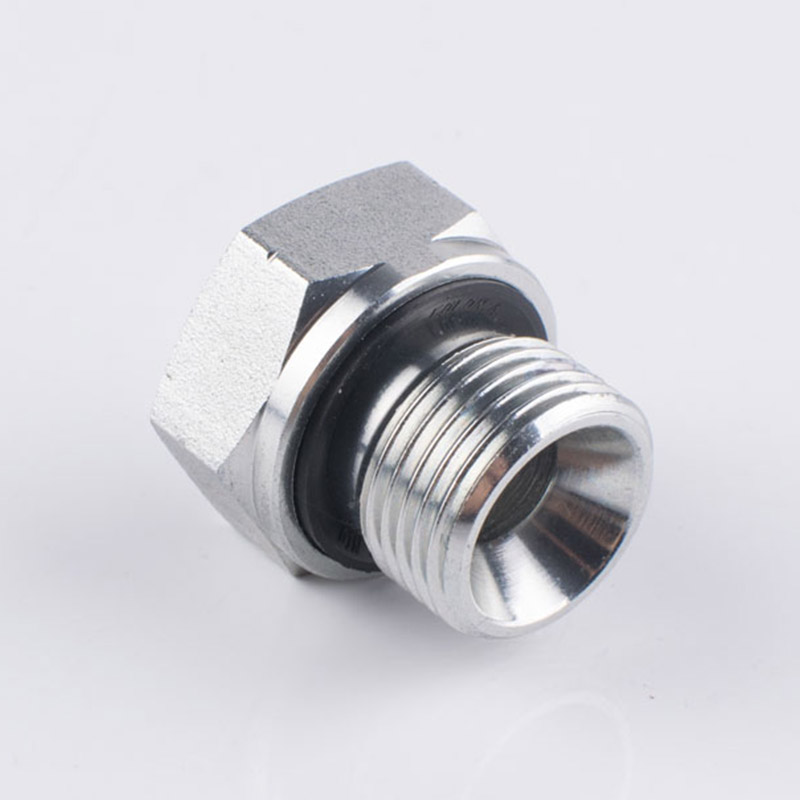

Uszczelnienie wewnętrzne z łbem sześciokątnym 1/4 BSP to niewielka część używana do blokowania otworów olejowych lub inspekcyjnych w układzie hydraulicznym. Specyfikacja to gwint zewnętrzny 1/4 cala BSP (tj. G1/4"), a łeb jest sześciokątem zewnętrznym. Można go dokręcić zwykłym kluczem. Jego cechą szczególną jest to, że jest wyposażony w samoblokujący pierścień uszczelniający - ten pierścień uszczelniający jest zamocowany na powierzchni czołowej korka i nie odpadnie ani nie przesunie się.

Dane techniczne

Poniższe parametry związane z uszczelką z łbem sześciokątnym męskim 1/4 BSP służą wyłącznie jako odniesienie. Konkretne dane mogą się różnić w zależności od specyfikacji.

Projekt	Wartość
Specyfikacja gwintu	G1/4" (BSPP)
Szerokość krawędzi sześciokąta	Zwykle 19 mm
Długość gwintu	Około 12–15 mm
Maksymalne ciśnienie robocze	Do 350–400 barów
Temperatura robocza (NBR)	-40°C do +120°C
Temperatura robocza (FKM)	-15°C do +200°C
Tworzywo	Stal węglowa (ocynkowana / niklowana), stal nierdzewna 304/316L, mosiądz

Główne cechy

(1) Sześciokątny kształt główki

Można go dokręcić za pomocą zwykłego klucza płaskiego lub klucza nasadowego. Operacja jest prosta.

Zewnętrzny sześciokątny kształt może wytrzymać większą siłę dokręcania niż wewnętrzny sześciokątny kształt i jest mniej podatny na poślizg lub uszkodzenie główki.

(2) Wbudowany pierścień uszczelniający zapobiegający odłączeniu

Pierścień uszczelniający jest zamocowany w rowku na powierzchni czołowej męskiej uszczelki z łbem sześciokątnym 1/4 BSP i nie odpadnie ani nie przesunie się.

Podczas montażu nie są wymagane żadne oddzielne uszczelki, nie jest konieczne owijanie taśmy surowcowej ani nakładanie uszczelniacza.

(3) Uszczelka czołowa zapewniająca niezawodne i szczelne działanie

Po dokręceniu pierścień uszczelniający jest mocno dociskany pomiędzy powierzchnią czołową uszczelnienia z łbem sześciokątnym męskim 1/4 BSP a płaszczyzną wylotu oleju, tworząc w ten sposób uszczelnienie.

Nie ma to wpływu na dokładność gwintu.

（4）Szeroka gama opcji materiałowych

Cynkowanie stali węglowej: Ekonomiczne.

Stal nierdzewna 304/316L: Odporna na korozję, odpowiednia do środowisk morskich, chemicznych i spożywczych.

Brąz: Nadaje się do obwodów wody, gazu lub oleju pod niskim ciśnieniem.

Zgodny z międzynarodowymi standardami

Rozmiar jest zgodny z międzynarodowymi standardami i może być używany w połączeniu z różnymi urządzeniami mechanicznymi.

(5) Łatwy w instalacji i konserwacji

Najpierw wkręć go ręcznie, aby upewnić się, że gwinty są odpowiednio wyrównane. Następnie użyj klucza, aby go dokręcić.

Po demontażu i montażu, o ile uszczelka nie jest uszkodzona, można ją ponownie wykorzystać.

(6) Identyfikacja jest jasna.

Górna powierzchnia łba sześciokątnego jest zwykle wytłoczona jako „G1/4” lub „1/4”, co ułatwia identyfikację na miejscu.
