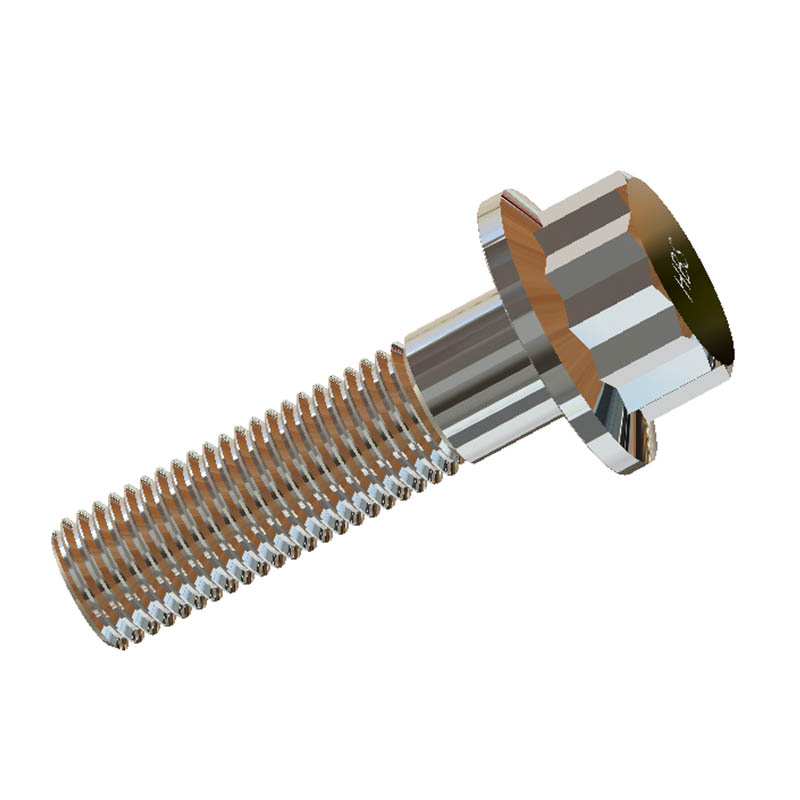

12-punktowa śruba z łbem walcowym

Wybierz wysokiej jakości 12-punktową śrubę z łbem walcowym China Xiaoguo®, która nadal może skutecznie działać w wibrującym środowisku. Posiada ząbkowaną powierzchnię kołnierza. Po oddaniu do użytku generuje dużą siłę tarcia zapobiegającą poluzowaniu, eliminując potrzebę stosowania dodatkowych podkładek, a wydajność montażu wzrasta o 30%.

Wyślij zapytanie

Opis produktu

Porównanie

Porównanie 12-kątnej śruby z łbem walcowym i śruby z łbem sześciokątnym: Mówiąc najprościej, śruba z łbem walcowym jest „wersją ulepszoną” zaprojektowaną specjalnie z myślą o określonych wymaganiach dotyczących wysokiej wydajności. Jego podstawowe zalety polegają na mniejszej przestrzeni montażowej, wyższym momencie obrotowym i silniejszym działaniu zapobiegającym poluzowaniu, ale wiąże się to również z większymi wymaganiami dotyczącymi narzędzi i budżetu. Poniższa tabela pomoże Ci lepiej zrozumieć różnice pomiędzy tymi dwoma typami śrub.

Projekt	12-punktowa śruba z łbem walcowym	Śruba sześciokątna
Projekt głowy	Zapewnij 12 punktów kontaktowych	Standardowy sześciokąt zapewnia 6 punktów styku.
Przestrzeń operacyjna	Obrót wymaga jedynie 30°.	Obrót wymaga 60°.
Wymagania dotyczące narzędzi	Należy użyć specjalnego 12-kątnego klucza nasadowego lub klucza gwiazdowego.	Narzędzie ma niezwykle dużą wszechstronność i można go zastosować do prawie wszystkich kluczy i nasadek.
Przenoszenie momentu obrotowego	Doskonały	Przeciętny
Działanie zapobiegające luzowaniu	Wyposażone w ząbkowany kołnierz zwiększający tarcie	Zwykle używane w połączeniu z podkładkami sprężystymi
Nacisk powierzchniowy	Niżej	Wyższy
Działanie nici antypoślizgowej	Doskonały	Przeciętny
Wydajność instalacji	Szybkość montażu jest o około 60% większa niż w przypadku śrub sześciokątnych.	Standardowe i uniwersalne
Koszt	Wyższy	Niżej
Obowiązujące scenariusze Trudne warunki	silniki samochodowe, przemysł lotniczy, petrochemia, maszyny ciężkie itp. Dziedziny szeroko stosowane	maszyny ogólne, konstrukcje budowlane, codzienna konserwacja itp.

12 Point Cap Screw

Często zadawane pytania

(1) Jakie standardy spełnia Twoja 12-punktowa śruba z łbem walcowym?

Odp.: Produkujemy je ściśle według norm DIN 34800 (norma niemiecka), ASME B18.2.5M (amerykańska norma metryczna) i IFI 115 (amerykańska dwunastokątna śruba przekładni stożkowej z kołnierzem).

(2) Jakie materiały oferujecie?

Odp.: Oferujemy następujące materiały i klasy wydajności:

Stal węglowa, stal stopowa, stal nierdzewna, materiały specjalne: stop tytanu, stopy wysokotemperaturowe (takie jak Inconel 718), stop aluminium itp.

(3) Jakie opcje obróbki powierzchni są dostępne dla 12-punktowej śruby z łbem walcowym? Jak odporne są na mgłę solną?

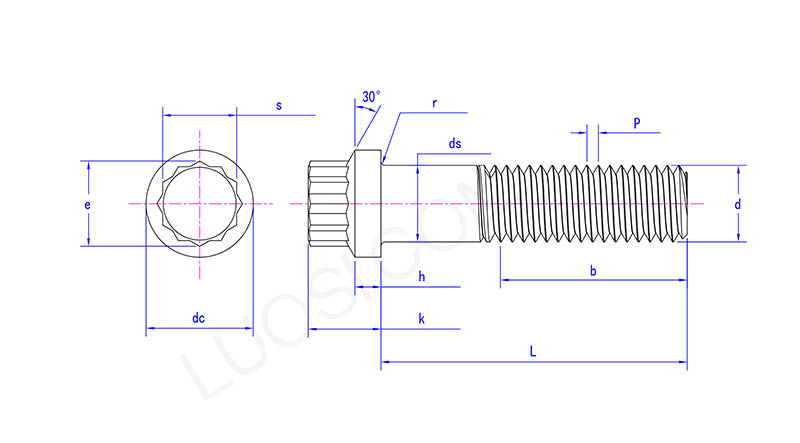

12 Point Cap Screw

pon	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
maks. prąd stały	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
min prądu stałego	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
dmin	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
godz. min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Oferujemy:

Cynkowanie galwaniczne: niebiesko-biały / żółty cynk, odporny na działanie mgły solnej przez 48 - 120 godzin

Stop cynkowo-niklowy: srebrnoszary/czarny, odporny na mgłę solną przez 500 - 1000 godzin

Dakro/Geomet: Matowy srebrnoszary, odporny na działanie mgły solnej przez ponad 1000 godzin

Cynkowanie ogniowe: Gruba powłoka w kolorze srebrnoszarym, odporna na działanie mgły solnej przez 500 - 1000 godzin

Czernienie: zajmuje tylko 12–24 godzin

(4) Jakie specjalne narzędzia są potrzebne podczas instalacji?

Odp.: Wymagany jest 12-kątny klucz nasadowy lub 12-kątny klucz nasadowy.

(5) Czy Twoje produkty można ponownie wykorzystać?

Można je ponownie wykorzystać pod warunkiem, że przed każdym użyciem zostaną dokładnie sprawdzone pod kątem uszkodzeń (brak zużycia 11-kątnej główki, brak zarysowań na gwintach, brak deformacji powierzchni kołnierza). Jednakże w przypadku produktów o wysokiej wytrzymałości klasy 12,9 zaleca się nie przekraczać 3 zastosowań.
