Śruby promowe 12 punktów

Aby uniknąć długiego czasu dostawy śrub o dużej średnicy M20 i większych, Xiaoguo® Ferry Bolts 12 punktów jest wyposażony w regularne zapasy śrub M22, M24, M27 i M30. Najdłuższa długość dochodzi do 200mm. Jeśli klienci pilnie ich potrzebują, możemy je dostarczyć w ciągu 48 godzin, skracając czas oczekiwania.

Wyślij zapytanie

Opis produktu

Właściwe użycie

Aby przedłużyć żywotność Ferry Bolts o 12 punktów, właściwe użycie może skutecznie zapobiec niektórym stratom produktów. Prosimy o zapoznanie się z poniższą treścią i użytkowanie produktów zgodnie z normami.

(1) Przygotowanie otworów gwintowanych

Oczyść gwinty: Przed montażem usuń plamy oleju, opiłki żelaza, stary klej do gwintów, rdzę itp. z otworów gwintowanych.

Zaokrąglenie naroży otworu: Upewnij się, że powierzchnia kołnierza Ferry Bolts 12 może być idealnie dopasowana do płaszczyzny przedmiotu obrabianego, unikając jakichkolwiek szczelin.

Głębokość otworu gwintowanego: W przypadku części stalowych głębokość zagłębienia powinna wynosić co najmniej 1-krotność średnicy gwintu; w przypadku miękkich materiałów, takich jak żeliwo i stopy aluminium, powinna ona wynosić co najmniej 1,5 do 2 razy większa średnica.

(2) Używaj właściwych narzędzi

Konieczne jest użycie 12-kątnej nasadki lub 12-kątnego klucza gwiazdowego. Surowo zabrania się używania kluczy nasadowych sześciokątnych i kluczy płaskich.

Upewnij się, że rozmiar nasadki dokładnie odpowiada wymiarowi przeciwległej krawędzi łba śruby (np. dla M10 użyj 12-kątnej nasadki 12 mm).

(3) Do dokręcania krok po kroku użyj klucza dynamometrycznego

Dokręcić zgodnie ze standardową zalecaną wartością momentu obrotowego (patrz moment odniesienia dla suchego gwintu klasy 12,9):

Specyfikacja	Zalecany moment obrotowy (N·m)	Specyfikacja	Zalecany moment obrotowy (N·m)
M6	12-15	5/16″	20-25
M8	28-32	3/8″	40-45
M10	55-65	7/16″	60-70
M12	95-110	1/2″	100-120
M14	150-170	9/16″	140-160
M16	230-260	5/8″	190-220

(4) Użyj podkładek (jeśli to konieczne)

Śruby Ferry Bolt 12-punktowe mają powierzchnię kołnierzową i zwykle nie wymagają podkładki. Jeśli jednak powierzchnia montażowa nie jest płaska, można dodać stalową płaską podkładkę, aby zapewnić pełny kontakt powierzchni kołnierza. (Grubość podkładki nie może przekraczać 1 mm.)

(5) Zabieg zapobiegający gryzieniu (wykonany ze stali nierdzewnej)

Stal nierdzewna jest podatna na zacieranie podczas dokręcania z dużą prędkością lub wysokim momentem obrotowym. Przed montażem na gwinty należy nałożyć środek antyadhezyjny.

Ferry Bolts 12 Points

Specjalne wymagania dotyczące przechowywania materiałów

W przypadku specjalnego materiału Ferry Bolts 12 punktów podsumowaliśmy również następujące informacje, mając nadzieję, że będą dla Ciebie pomocne.

(1) Stal nierdzewna: Nie mieszać z produktami ze stali węglowej. Miejsce przechowywania powinno być utrzymywane w czystości i wolne od opiłków żelaza.

(2) Stop tytanu: Unikać kontaktu z chlorem, fluorem i innymi halogenami; nie wchodzić w bezpośredni kontakt ze stalą nierdzewną, aby zapobiec korozji elektrochemicznej.

(3) Stop aluminium: Unikać kontaktu z mocnymi kwasami i mocnymi zasadami; Produkty anodowane powierzchniowo należy chronić przed zarysowaniami.

(4) Mosiądz: Unikać kontaktu z gazowym amoniakiem (który może powodować pękanie korozyjne naprężeniowe).

Ferry Bolts 12 Points

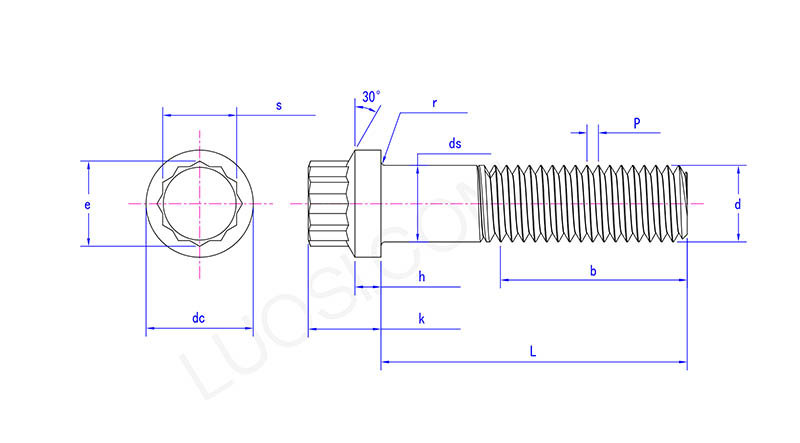

pon	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
maks. prąd stały	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
min prądu stałego	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
dmin	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
godz. min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
