Śruba kołnierzowa z 12 wypustami

Śruba kołnierzowa z 12 wypustami firmy Xiaoguo® ma 12-kątną konstrukcję łba, która idealnie pasuje do klucza oczkowego. Nawet w ograniczonej przestrzeni można go nadal używać. W porównaniu z łbem sześciokątnym przestrzeń robocza jest zmniejszona o 50%. Przyjdź i zapytaj o przykładową cenę, aby doświadczyć szybkiego montażu.

Wyślij zapytanie

Opis produktu

Wprowadzenie do materiałów

Wybór materiałów na śrubę kołnierzową z 12 wypustami jest bardzo zróżnicowany i dzieli się głównie na cztery kategorie: stal węglowa, stal stopowa, stal nierdzewna i stopy specjalne. Wybór materiału zależy od konkretnych wymagań dotyczących wytrzymałości, odporności na korozję, temperatury roboczej i kosztów.

（1）Stal węglowa

Stal węglowa jest najpowszechniej stosowaną i opłacalną opcją. Dzięki różnym procesom obróbki cieplnej (hartowanie + odpuszczanie) można osiągnąć różne stopnie wytrzymałości w zakresie od 4,8 do 12,9, aby spełnić różne wymagania dotyczące obciążenia. Nadaje się do zastosowań w przemyśle ogólnym, konstrukcjach motoryzacyjnych, budownictwie i maszynach ogólnych.

(2) Stal stopowa

Dodając do stali węglowej pierwiastki takie jak chrom, molibden i nikiel, a następnie poddając ją precyzyjnej obróbce cieplnej, można znacznie poprawić właściwości mechaniczne stali. Wytrzymałość jest niezwykle wysoka i ma doskonałą odporność na zmęczenie i odporność na uderzenia. 12-wypustowa śruba kołnierzowa ze stali stopowej jest szeroko stosowana w układach zawieszenia samochodowego, wnętrzach silników, śrubach wież turbin wiatrowych i ciężkich maszynach budowlanych.

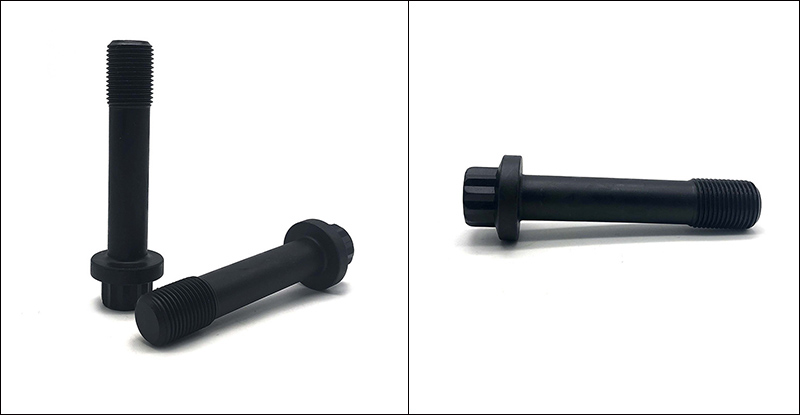

12 Spline Flange Screw

(3) Stal nierdzewna

Podstawową zaletą stali nierdzewnej jest jej wrodzona odporność na korozję. Wśród nich 304 (A2) jest najpopularniejszym typem i nadaje się do przetwarzania żywności i ogólnego środowiska zewnętrznego; natomiast 316 (A4) został specjalnie zaprojektowany przez dodanie molibdenu, dzięki czemu śruba kołnierzowa z 12 wypustami jest szczególnie odpowiednia do środowisk o dużej mgle solnej i środowiskach silnie korozyjnych, takich jak ocean, obszary przybrzeżne lub zakłady chemiczne itp.

(4) Specjalny stop

Specjalne materiały stopowe obejmują chrom-moly, Ti, stopy odporne na wysoką temperaturę, stopy aluminium, mosiądz itp. Zostały zaprojektowane tak, aby spełniać specyficzne wymagania klientów dotyczące wydajności, takie jak odporność na wysoką temperaturę, lekkość, przewodność i niemagnetyzm. Głównie do specjalnych dziedzin przemysłu, takich jak przemysł lotniczy, wyścigowy, medyczny, petrochemiczny i elektryczny.

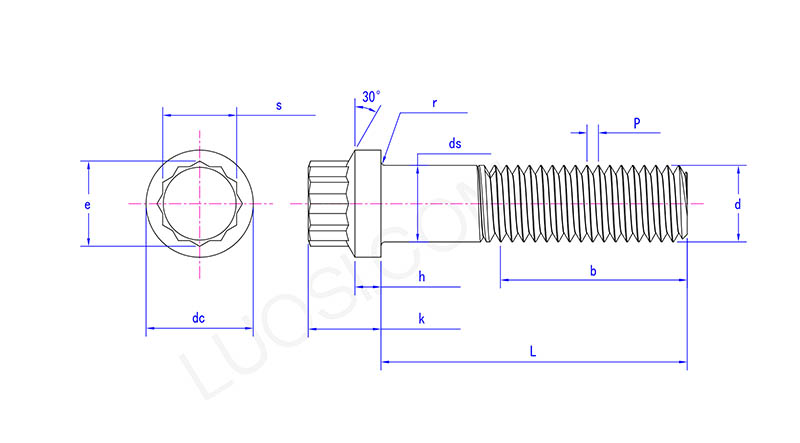

12 Spline Flange Screw

pon	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
maks. prąd stały	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
min prądu stałego	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
dmin	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
godz. min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Stopień wydajności i wytrzymałość na rozciąganie

Stopień wydajności jest głównym wskaźnikiem określającym wytrzymałość śruby kołnierzowej z 12 wypustami. Typowe klasy wydajności i odpowiadające im wytrzymałości na rozciąganie są następujące:

(1) klasa 8,8: minimalna wytrzymałość na rozciąganie wynosi około 800 MPa (około 116 000 psi), co mieści się w zakresie średniej i wysokiej wytrzymałości i jest najczęściej stosowana.

(2) klasa 10,9: Minimalna wytrzymałość na rozciąganie wynosi około 1000 MPa (około 145 000 psi), co jest odpowiednie w scenariuszach wymagających połączeń o dużej wytrzymałości.

(3) gatunek 12,9: Minimalna wytrzymałość na rozciąganie wynosi około 1220 MPa (około 177 000 psi), co jest jednym z najwyższych poziomów wytrzymałości wśród stali stopowych.

(4) Mandarynka, klasa 5: Wytrzymałość na rozciąganie wynosi około 120 000 psi, co odpowiada klasie metrycznej 8,8.

(5) Amerykańska norma, klasa 8: Wytrzymałość na rozciąganie wynosi około 150 000 psi, co odpowiada klasie metrycznej 10,9.
