12-punktowa śruba kołnierzowa

Natychmiast złóż zamówienie hurtowe na 12-punktową śrubę kołnierzową Xiaoguo®. Produkt ten charakteryzuje się unikalną 12-kątną konstrukcją głowicy i jest wykonany ze stali stopowej gatunku 12,9, która została poddana procesom hartowania i odpuszczania, o wytrzymałości na rozciąganie przekraczającej 1200 MPa, która jest odpowiednia do stosowania w częściach silnika obciążonych pod dużym obciążeniem.

Wyślij zapytanie

Opis produktu

12-punktowa śruba kołnierzowa to wysokowydajny element złączny z łbem posiadającym dwanaście narożników i powiększoną powierzchnią podparcia kołnierza na dole. Kształt główki ma konstrukcję podwójnie sześciokątną, łączącą dwunastokątny napęd i zintegrowaną konstrukcję kołnierza, zaprojektowaną specjalnie pod kątem wysokiego momentu obrotowego i odporności na luzowanie wibracyjne.

Ta 12-punktowa śruba kołnierzowa jest powszechnie stosowana w samochodowych układach przekładni, blokach silnika, silnikach lotniczych i sprzęcie przemysłowym o wysokiej wytrzymałości. Jest to idealne rozwiązanie do zastąpienia tradycyjnych śrub z łbem sześciokątnym i śrub z łbem walcowym wewnętrznym sześciokątnym. Dwunastostronna konstrukcja powierzchni napędowej pozwala na użycie klucza oczkowego lub dwunastostronnych nasadek, umożliwiając zmianę położenia o 30° w wąskich przestrzeniach w porównaniu ze standardowymi głowicami sześciokątnymi, co skutkuje wyższą wydajnością instalacji.

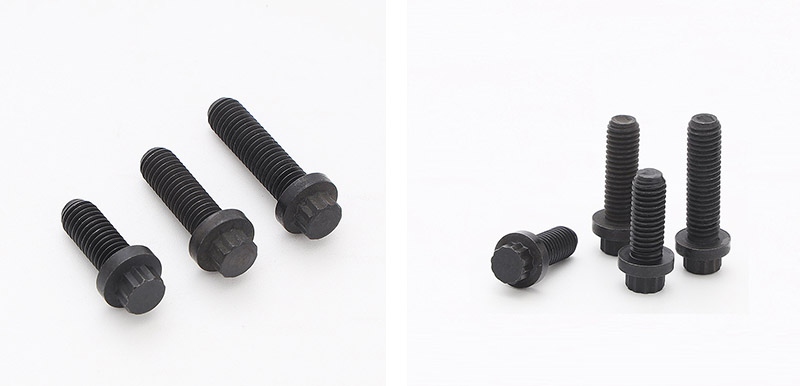

12 Point Flange Screw

Podstawowa zaleta

Podstawowe zalety 12-punktowej śruby kołnierzowej znajdują odzwierciedlenie głównie w następujących aspektach:

(1) Głowica dwunastopunktowa

Więcej powierzchni stykowych: łeb dwunastokątny ma dwa razy więcej powierzchni stykowych niż łeb sześciokątny, dzięki czemu może wytrzymać wyższy moment dokręcania bez uszkodzenia łba.

Ryzyko kąta poślizgu jest niskie: rozkład siły jest bardziej równomierny, dzięki czemu nadaje się do zastosowań wymagających dużego napięcia wstępnego.

(2) Zintegrowany kołnierz

Niezależna powierzchnia kołnierza: Nie są wymagane żadne dodatkowe uszczelki. Ząbkowana lub wytłoczona struktura w dolnej części kołnierza współpracuje z powierzchnią przedmiotu obrabianego, generując dużą siłę tarcia.

Wysoka odporność na wibracje: Może utrzymać napięcie wstępne nawet w środowisku wibracyjnym, odpowiednim dla obszarów obciążeń dynamicznych.

(3) Łatwa instalacja, oszczędność miejsca

Obrót o 30°: Dwunastokątną główkę można obrócić o 30°, aby włożyć ją do klucza w celu zmiany położenia. Oszczędza to połowę miejsca w porównaniu z obrotem łba sześciokątnego o 60°. Nadaje się do ograniczonej przestrzeni.

(4) Duża powierzchnia nośna

Powiększona powierzchnia kołnierza zwiększa powierzchnię styku: skutecznie rozprasza nacisk i zapobiega deformacji miękkich materiałów, takich jak aluminium i żeliwo.

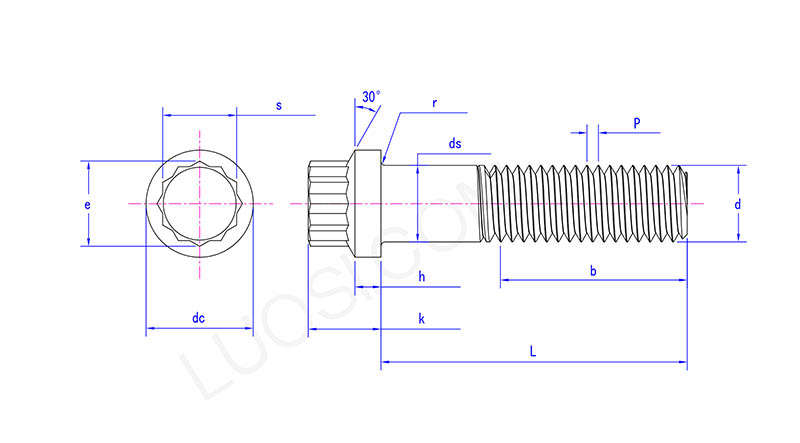

12 Point Flange Screw

pon	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
maks. prąd stały	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
min prądu stałego	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
dmin	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
godz. min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) Alternatywne śruby z gniazdem sześciokątnym

Kompatybilność ze średnicą zewnętrzną łba: 12-punktowa śruba kołnierzowa ma taki sam rozmiar otworu jak standardowa śruba z łbem sześciokątnym, dzięki czemu można ją bezpośrednio wymienić bez zmiany położenia otworu, a także jest trwalsza.

(6) Pełna gama gatunków o wysokiej wytrzymałości

Obejmują gatunki 8.8, 10.9, 12.9 i stal nierdzewną A2-70/A4-80, spełniając potrzeby wszystkich scenariuszy, od maszyn ogólnych po ekstremalnie duże obciążenia.

(7) Bogate rozwiązania odporne na korozję

Oferujemy różne obróbki powierzchni, takie jak cynkowanie galwaniczne, cynkowanie ogniowe, powłoka Dacromet, stop cynkowo-niklowy i czernienie, odpowiednie do zastosowań wewnętrznych, zewnętrznych, morskich i chemicznych itp.

（8）Szeroki zakres zastosowań

Samochody (silniki, skrzynie biegów, podwozia), lotnictwo (ramy silników, podwozia), energia wiatrowa, górnictwo, petrochemia, statki, maszyny ogólne itp.
