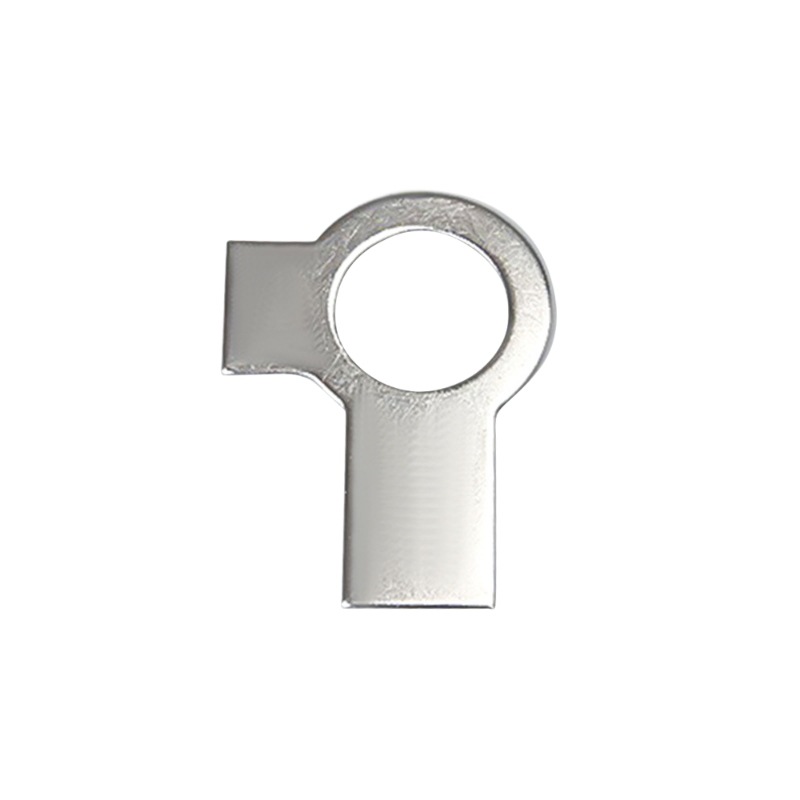

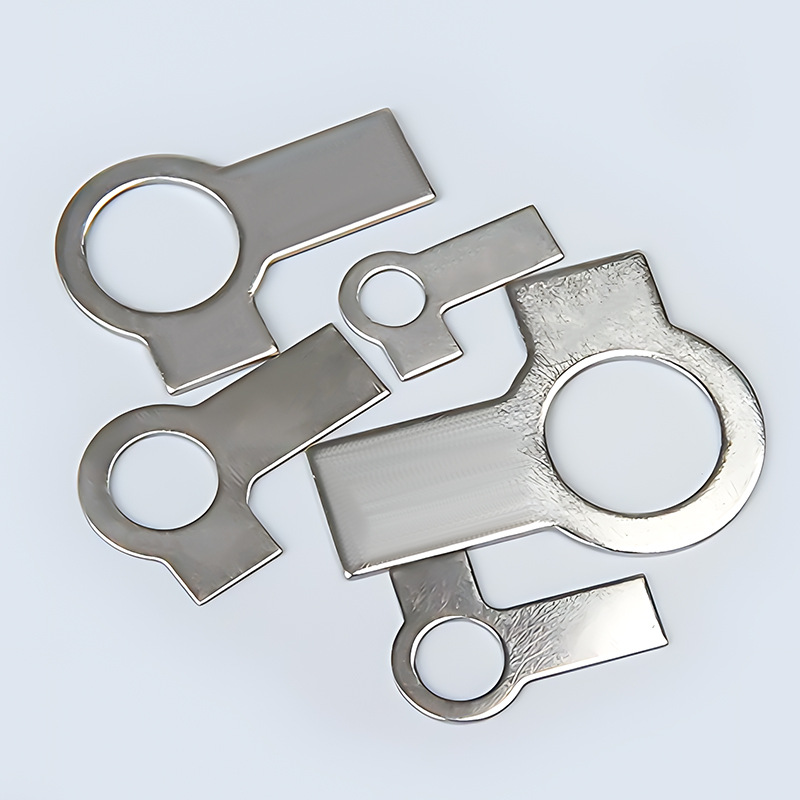

Podkładki z czarną stalą z długą zakładką i skrzydełkiem

Podkładki z czarną stalą z długą wypustką i skrzydełkiem produkowane przez fabrykę Xiaoguo® mają prostą konstrukcję, która jest łatwa w obsłudze i obsłudze. Podczas montażu potrzebny jest jedynie zwykły klucz i nie są wymagane żadne dodatkowe narzędzia.

Wyślij zapytanie

Opis produktu

Montaż podkładek z czarnej stali z długą wypustką i skrzydełkiem obejmuje cztery proste kroki. Aby zapewnić bezpieczny efekt blokowania, należy postępować zgodnie z następującą sekwencją operacji.

【1】Narzędzie

Klucz (używany do dokręcania nakrętek lub śrub)

Szczypce spiczaste lub szczypce płaskie (używane do zaginania końcówek uszu)

(Opcjonalnie) Młotek + śrubokręt krzyżakowy (do grubszych podkładek)

Black Steel Tab Washers With Long Tab and Wing

【2】Kroki instalacji

(1) Zamontuj podkładkę

Przełóż śrubę przez otwór w elemencie obrabianym. Nałóż podkładki z czarnej stali z długim zaczepem i skrzydełkiem na śrubę, tak aby zarówno długi, jak i krótki występ były skierowane na zewnątrz. Upewnij się, że podkładka przylega płasko do powierzchni. Dokręć nakrętkę ręcznie, nie dokręcając jej jeszcze do końca.

(2) Dokręć nakrętkę

Za pomocą klucza dokręć nakrętkę, aż osiągnie wymagany moment obrotowy.

(3) Zegnij krótką zakładkę

Chwyć krótką końcówkę szczypcami i zagnij ją do góry. Dociśnij ją mocno do jednej płaskiej powierzchni nakrętki.

(4) Zegnij długą zakładkę

Za pomocą szczypiec zegnij długą wypustkę w dół lub na bok. Złóż ją w rowku na części lub mocno dociśnij do krawędzi części.

Black Steel Tab Washers With Long Tab and Wing

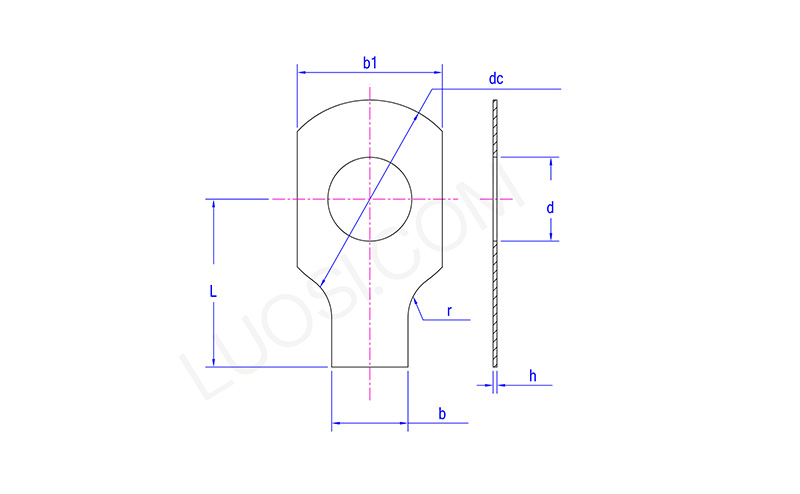

pon	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
dmaks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
maks. prąd stały	10	14	17	19	22	26	32	32	40	45	45
min prądu stałego	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
Maks. dł	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Kontrola instalacji

Krótkie uszy ściśle przylegają do płaszczyzny nakrętki, zapobiegając obracaniu się nakrętki.

Długie uszy są mocno zamocowane, a podkładki z czarnej stali z długim zaczepem i skrzydełkiem nie mogą obracać się względem obrabianego przedmiotu.

Obydwa nauszniki nie mają żadnych pęknięć, nadmiernych wygięć czy uszkodzeń.

【4】Uwagi wymagające uwagi

(1) Jednorazowego użytku: po zamontowaniu wkładki douszne są trwale wygięte. Podczas demontażu należy je wyprostować poprzez młotkowanie lub cięcie. Podkładki z czarną stalą z długą wypustką i skrzydełkiem nie mogą być ponownie użyte.

(2) Nie zginaj się nadmiernie: Powtarzające się zginanie lub nadmierne zginanie może spowodować pęknięcie nasady nausznika i utratę funkcji blokowania.

(3) Nie zrozumcie tego źle: krótkie uszy powinny zawsze być skierowane w górę, a długie uszy powinny być skierowane w dół.
