Podkładki ze stali węglowej DIN 463 z długą i krótką zakładką

Podkładki ze stali węglowej DIN 463 z długą i krótką zakładką produkowane przez fabrykę Xiaoguo® mają niski koszt produkcji. Są wykonane w procesie tłoczenia i mają prostą metodę produkcji. W porównaniu z podobnymi produktami cena jednostkowa tych produktów jest niższa.

Wyślij zapytanie

Opis produktu

Podsumowaliśmy zalety i wady podkładek z wypustkami ze stali węglowej DIN 463 z długą i krótką zakładką oraz zapewniliśmy wskazówki dotyczące użytkowania.

【1】Zalety

(1) Niezawodne działanie zapobiegające poluzowaniu

Przyjmuje blokowanie mechaniczne, nie opierając się na tarciu ani elastyczności. Całkowicie zapobiega obrotowi i nie poluzuje się nawet w wibrującym środowisku.

(2) Prosta konstrukcja, niski koszt

Podkładki ze stali węglowej DIN 463 z długą i krótką zakładką powstają w procesie tłoczenia jednoczęściowego, bez skomplikowanych struktur. Zużywa mniej materiału i ma niższy koszt produkcji niż w przypadku dedykowanych nakrętek zapobiegających poluzowaniu.

(3) Odporny na wysokie i niskie temperatury

Wykonane w całości z metalu, bez elementów plastikowych i gumowych. Stal węglowa może wytrzymać temperaturę od -50°C do +200°C, natomiast stal nierdzewna może osiągnąć temperaturę od -160°C do +500°C.

(4) Nie ma na nie wpływu smarowanie ani zanieczyszczenie olejem

Efekt blokowania podkładek ze stali węglowej DIN 463 z długą i krótką zakładką nie zależy od współczynnika tarcia. Nawet jeśli na powierzchni styku znajduje się olej lub smar, nie będzie to utrudniać blokowania.

(5) Stan instalacji jest wyraźnie widoczny.

Wygięte nauszniki widać na pierwszy rzut oka, a kontrola jakości nie wymaga specjalnych narzędzi.

(6) Można stosować w połączeniu ze standardowymi nakrętkami.

Nie ma potrzeby kupowania specjalnych nakrętek zabezpieczających. Nadaje się zarówno do zwykłych nakrętek, jak i śrub.

(7) Wysoka zdolność adaptacji

Długie uszy można dopasować do otworów szczelinowych, krawędzi przedmiotów obrabianych lub nieregularnych występów i nie ma ścisłych wymagań dotyczących powierzchni montażowej.

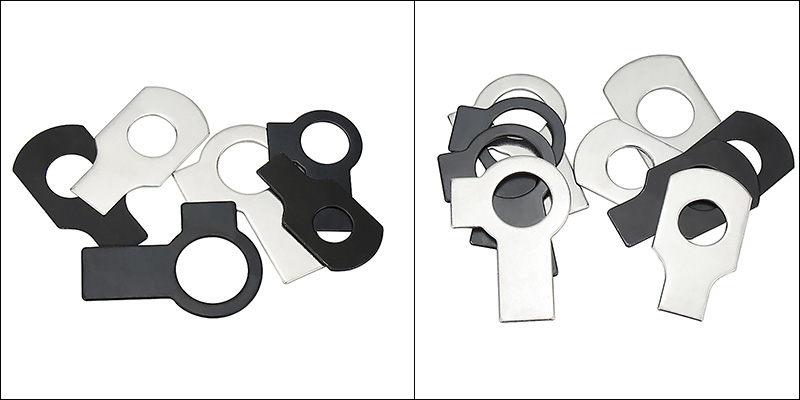

Carbon Steel DIN 463 Tab Washers With Long And Short Tab

【2】Wady

(1) Jednorazowego użytku

Słuchawka ulegnie trwałemu odkształceniu po zgięciu. Podczas demontażu podkładki ze stali węglowej DIN 463 z długą i krótką wypustką muszą zostać uszkodzone i nie mogą być ponownie użyte.

(2) Nie nadaje się do sprzętu, który jest często demontowany i składany.

Każda konserwacja wymaga wymiany nowej podkładki, co zwiększa koszty zakupu.

(3) Przedmiot obrabiany musi posiadać stałe punkty.

Długie uszy należy wgiąć w szczelinę lub przycisnąć do krawędzi.

(4) Podczas zginania wkładka może ulec uszkodzeniu.

Jeśli operacja zostanie wykonana nieprawidłowo, u nasady nausznika mogą pojawić się pęknięcia lub nawet złamania, co spowoduje nieprawidłowe zablokowanie.

(5) Nie nadaje się do śrub, które są zbyt duże lub zbyt małe.

W przypadku rozmiaru M3 jest on za mały i słuchawka jest trudna w obsłudze; w przypadku rozmiarów powyżej M45 jest zbyt mało standardowych produktów, co zwiększa koszt dostosowywania.

(6) Wygląd nie jest estetyczny.

Po zgięciu nauszniki są odsłonięte i mają nieregularne kształty, które nie nadają się do produktów konsumenckich, które mają wymagania dotyczące wyglądu.

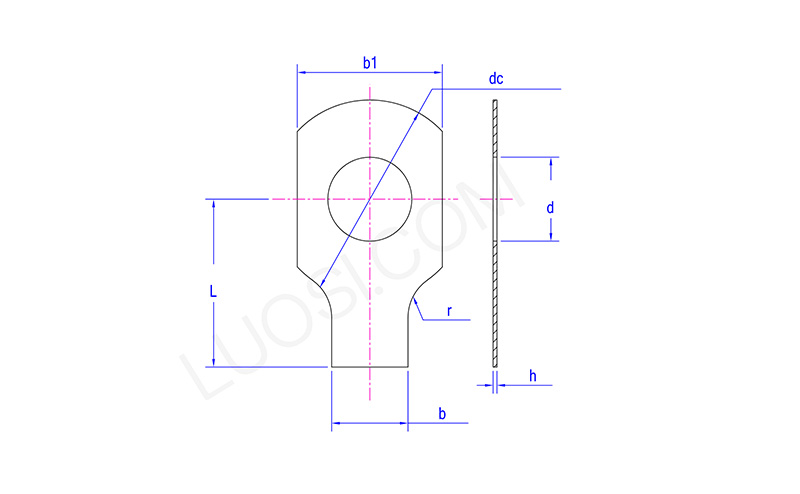

Carbon Steel DIN 463 Tab Washers With Long And Short Tab

pon	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
dmaks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
maks. prąd stały	10	14	17	19	22	26	32	32	40	45	45
min prądu stałego	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
Maks. dł	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
