Podkładki z zakładkami z długą zakładką i skrzydełkami

Podkładki z długimi wypustkami i skrzydełkami produkowane w fabryce Xiaoguo® charakteryzują się wyjątkowo wysoką niezawodnością pod względem funkcji zapobiegającej poluzowaniu. Nawet w warunkach ciągłych wibracji i uderzeń mogą utrzymać dobry stan blokowania.

Wyślij zapytanie

Opis produktu

Zasada działania podkładek z długimi zaczepami i skrzydełkami opiera się na czysto mechanicznym blokowaniu, a nie na tarciu lub elastyczności. Podstawowym mechanizmem jest zginanie dwóch końcówek uszu, fizycznie zapobiegając w ten sposób obracaniu się nakrętki (lub łba śruby) względem przedmiotu obrabianego.

【1】Konkretna pracaproces

(1) Normalna instalacja, z zarezerwowanymi zaczepami na uszy

Umieść podkładki z długimi zaczepami i skrzydełkami na śrubie, a następnie dokręć nakrętkę. W tym momencie oba nauszniki pozostają proste i nie są wygięte.

(2) Zegnij krótkie uszy i zablokuj nakrętki

Za pomocą szczypiec zagnij krótkie uszy do góry, tak aby ściśle przylegały do jednej strony nakrętki. Krótkie uszy powinny przylegać do płaszczyzny nakrętki, aby zapobiec jej obracaniu się.

(3) Zegnij długie uszy i przymocuj podkładki z wypustkami za pomocą długiej wypustki i skrzydełek

Zegnij długie uszy w dół lub na bok, tak aby mogły chwycić krawędź obrabianego przedmiotu, włożyć je w szczeliny w przedmiocie obrabianym lub oprzeć się o nieruchomy występ.

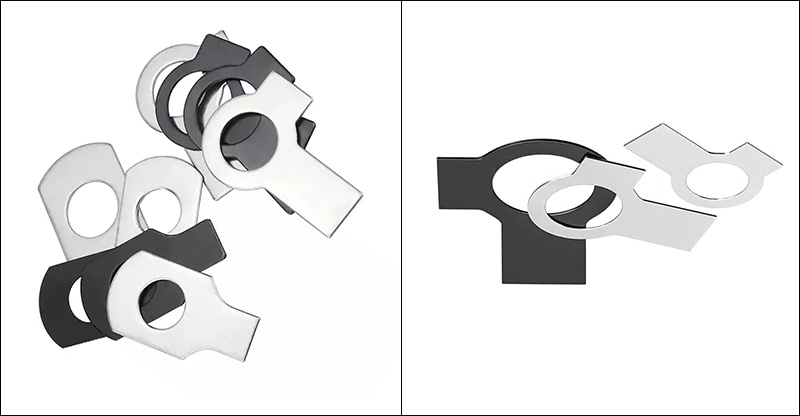

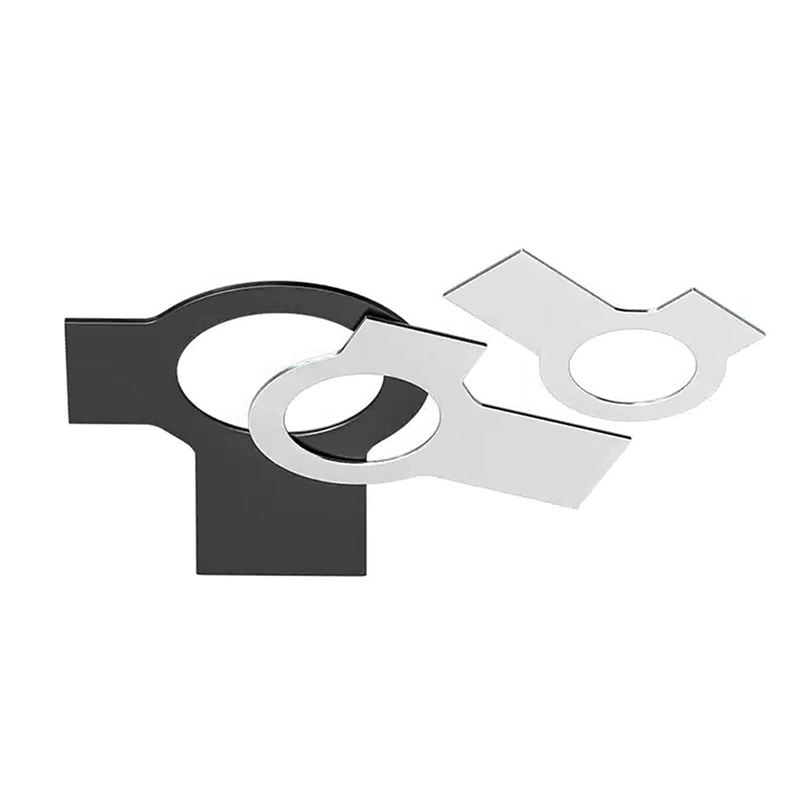

Tab Washers With Long Tab And Wings

【2】Określenie efektu końcowego

Długie ucho mocowało podkładkę do przedmiotu obrabianego, zapewniając, że podkładka nie może się obracać.

Krótkie uszy łączą nakrętkę i podkładkę, a nakrętka również nie może się obracać.

Ponieważ pomiędzy podkładką a nakrętką nie może wystąpić żaden ruch względny, połączenie śrubowe jest całkowicie zablokowane.

【3】Różnica w porównaniu z mechanizmami zapobiegającymi poluzowaniu opartymi na tarciu

Blokada tarcia: zapobiega obrotowi, tworząc opór. Wibracje mogą pokonać ten opór i spowodować poluzowanie.

Podkładki podkładek z długą końcówką i skrzydełkami: W wyniku bezpośredniej interakcji fizycznej, o ile wkładka nie jest wygięta lub uszkodzona, nakrętka absolutnie się nie obraca. Na ten mechanizm blokujący nie mają wpływu wibracje, smarowanie ani zmiany temperatury.

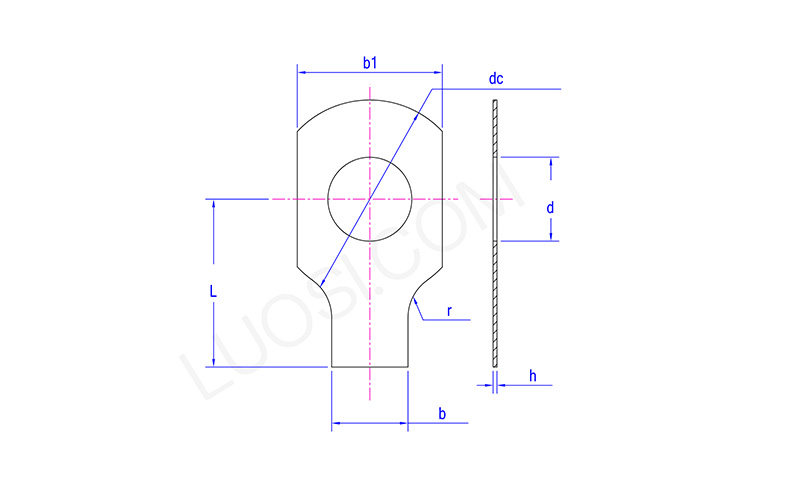

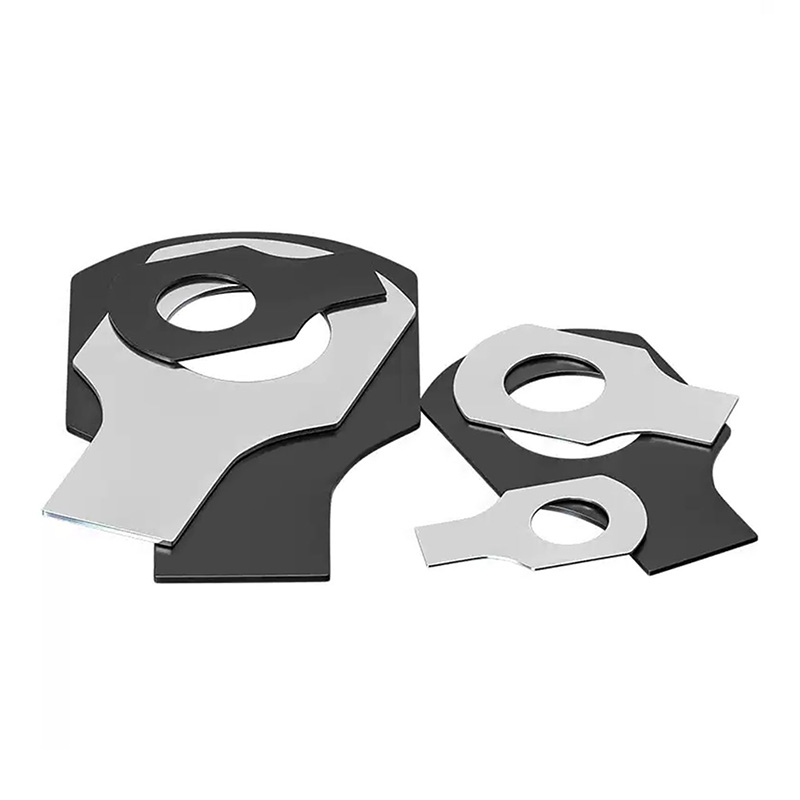

Tab Washers With Long Tab And Wings

pon	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
dmaks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
maks. prąd stały	10	14	17	19	22	26	32	32	40	45	45
min prądu stałego	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
Maks. dł	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
