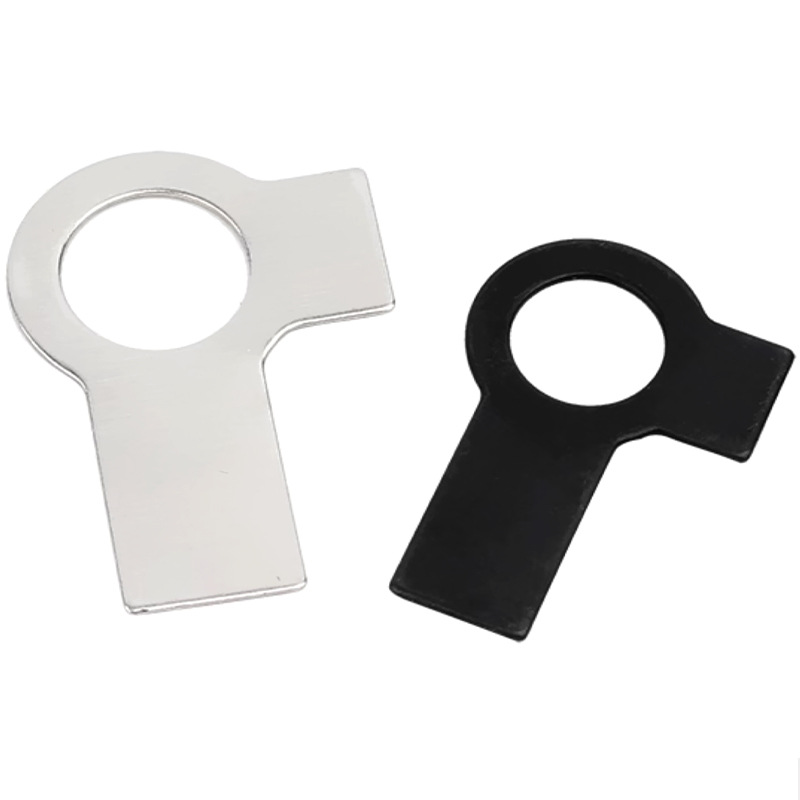

Podkładki z zakładkami z długą i krótką zakładką

Podkładki z zakładkami z długą i krótką zakładką produkowane w fabryce Xiaoguo® są blokowane mechanicznie, a nie poprzez tarcie. Blokada mechaniczna zasadniczo zapobiega obrotowi, a efekt blokowania jest bardzo oczywisty.

Wyślij zapytanie

Opis produktu

Podkładki z wypustką długą i krótką, zgodne z mechanicznym pierścieniem blokującym DIN 463, to jednoczęściowy, całkowicie mechaniczny pierścień zabezpieczający przed poluzowaniem. Są one formowane w pojedynczym procesie odlewania ciśnieniowego i składają się z jednej długiej i jednej krótkiej końcówki dousznej, przy czym obie części douszne tworzą kąt około 90°. Stosowany jest do śrub/nakrętek sześciokątnych, zapewniając zabezpieczenie przed poluzowaniem poprzez zginanie jednej długiej i jednej krótkiej końcówki ucha, i nadaje się do stosowania w warunkach wysokich wibracji, obciążenia dynamicznego oraz rozszerzalności cieplnej i skurczu. Taka konstrukcja może całkowicie uniemożliwić względny obrót nakrętki lub śruby, zapewniając niezawodne blokowanie mechaniczne.

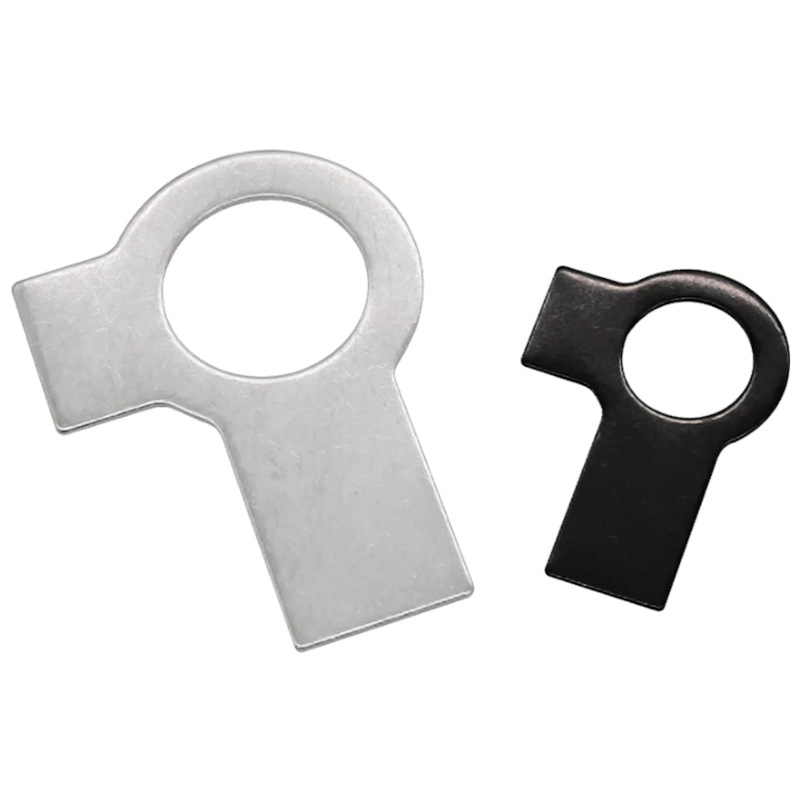

< style="text-align:center;"> Tab Washers With Long And Short Tab

Cechy strukturalne

Cechy konstrukcyjne podkładek z zakładką długą i krótką są następujące:

(1) Zintegrowane formowanie tłoczące

Cała podkładka z zakładką długą i krótką jest wykonana z jednego arkusza metalu w procesie tłoczenia na zimno. Nie ma spawania ani dodatkowych elementów, co skutkuje prostą konstrukcją, dużą wytrzymałością i niskim kosztem.

(2) Konstrukcja z podwójnym uchem (jeden długi i jeden krótki)

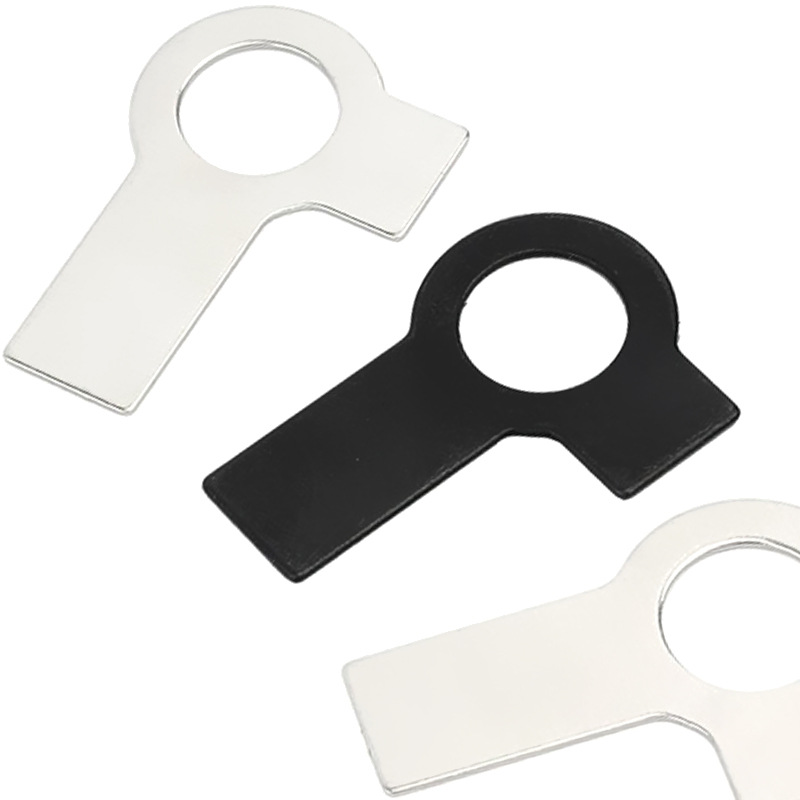

Główny korpus podkładek z długą i krótką końcówką jest okrągły, a dwie końcówki wystają na zewnątrz wzdłuż zewnętrznej krawędzi:

Krótka zakładka: krótka

Długa zakładka: Dłuższa

Obie części uszne tworzą ze sobą kąt około 90 stopni.

(3) U nasady nausznika znajduje się struktura uwalniająca naprężenia.

W miejscu połączenia pomiędzy nausznikiem a okrągłym korpusem zaokrąglone rogi lub niewielkie zwężenie szerokości zaprojektowano tak, aby zmniejszyć koncentrację naprężeń podczas zginania i zapobiec pękaniu słuchawki.

(4) Korpus cylindryczny

Grubość korpusu jest jednolita. Na ciele nie ma zębów ani pochyłych powierzchni, a powierzchnia jest zwykle gładka.

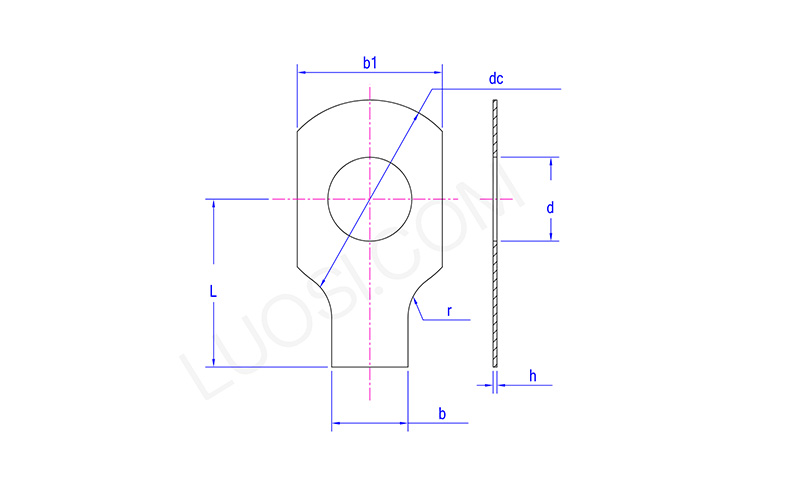

< style="text-align:center;"> Tab Washers With Long And Short Tab

pon	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
dmaks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
maks. prąd stały	10	14	17	19	22	26	32	32	40	45	45
min prądu stałego	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
Maks. dł	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
