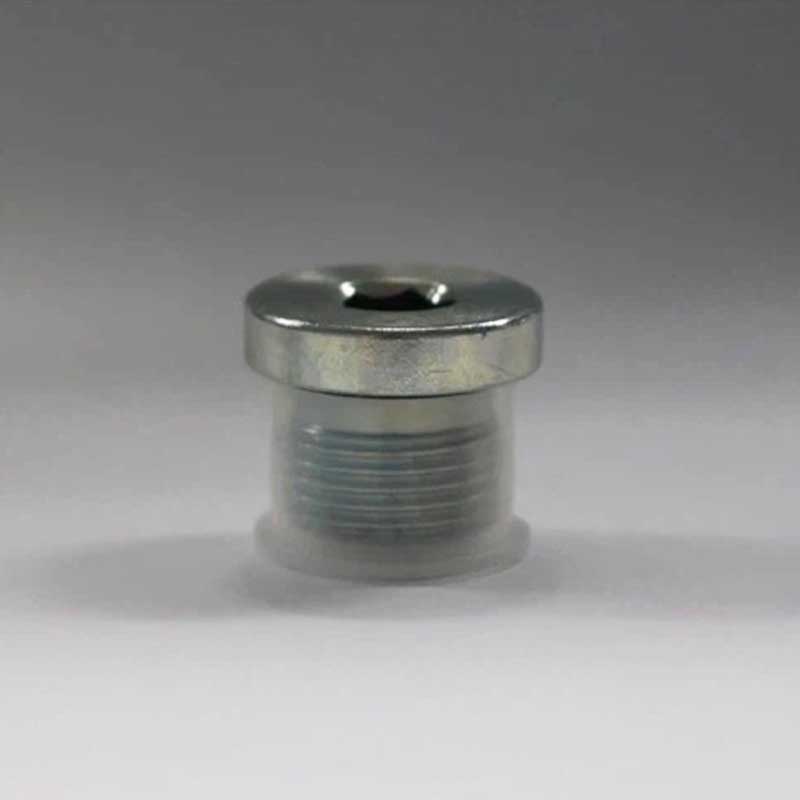

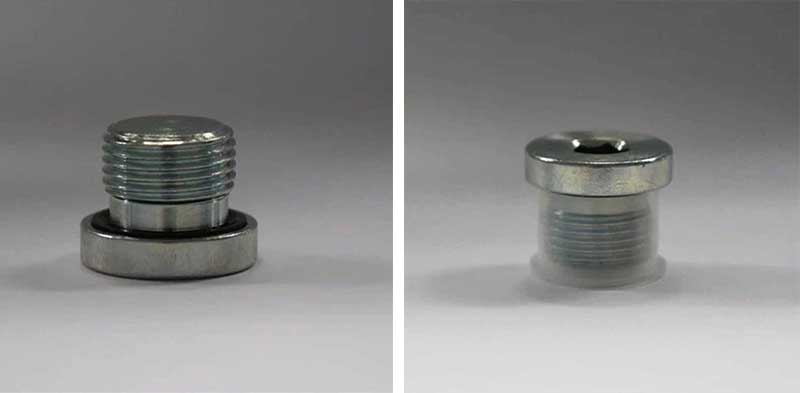

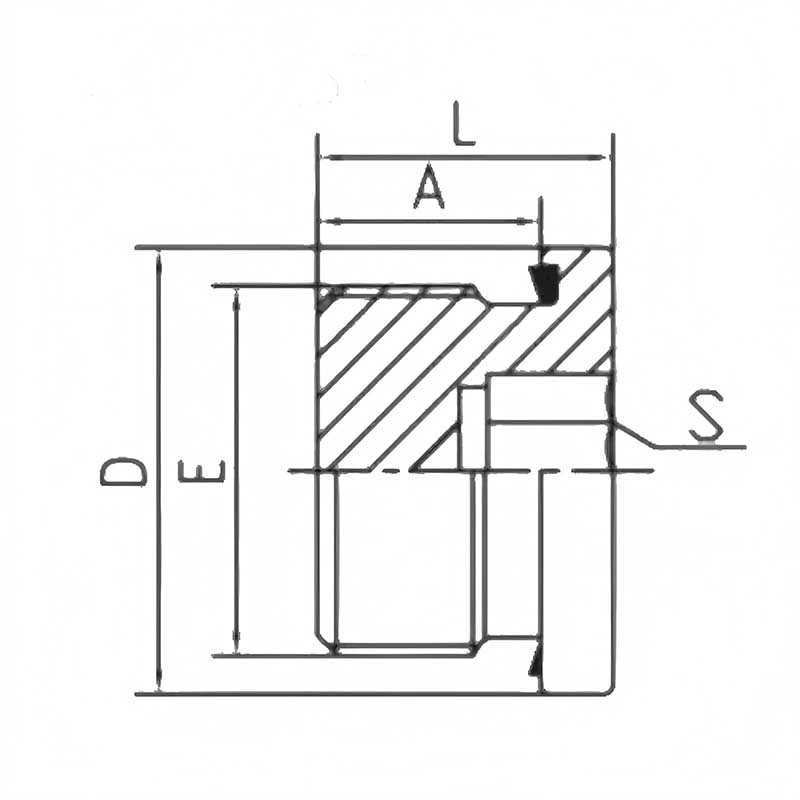

BSP Męska uszczelka uwięziona z wydrążoną wtyczką

Wtyk pusty z uszczelką męską BSP to wysoce wyrafinowany element hydrauliczny. Jego konstrukcja składa się z następujących kluczowych elementów, a każda część współpracuje ze sobą, aby zapewnić skuteczność uszczelnienia i niezawodność.

(1) Korpus wtyczki

Jest to główny korpus całej konstrukcji, służący jako podstawa do montażu i łożyska ciśnieniowego. Zwykle jest wykonany z trwałych materiałów, takich jak stal węglowa, stal nierdzewna lub mosiądz. Typ gwintu to zazwyczaj BSPP (brytyjski standardowy gwint rurowy równoległy) lub BSPT (brytyjski standardowy gwint rurowy stożkowy).

(2) Pierścień uszczelniający zapobiegający odłączeniu

Jest to podstawowa technologia tego produktu, znana również jako „element uszczelniający zapobiegający utracie”. Łączy i mocuje z wyprzedzeniem różne elementy uszczelniające, takie jak o-ringi i uszczelki kompozytowe, na zakrętce. Taka konstrukcja skutecznie zapobiega zgubieniu, przemieszczeniu lub uszkodzeniu pierścienia uszczelniającego na skutek ściskania podczas użytkowania lub demontażu, zapewniając w ten sposób stałą skuteczność uszczelnienia.

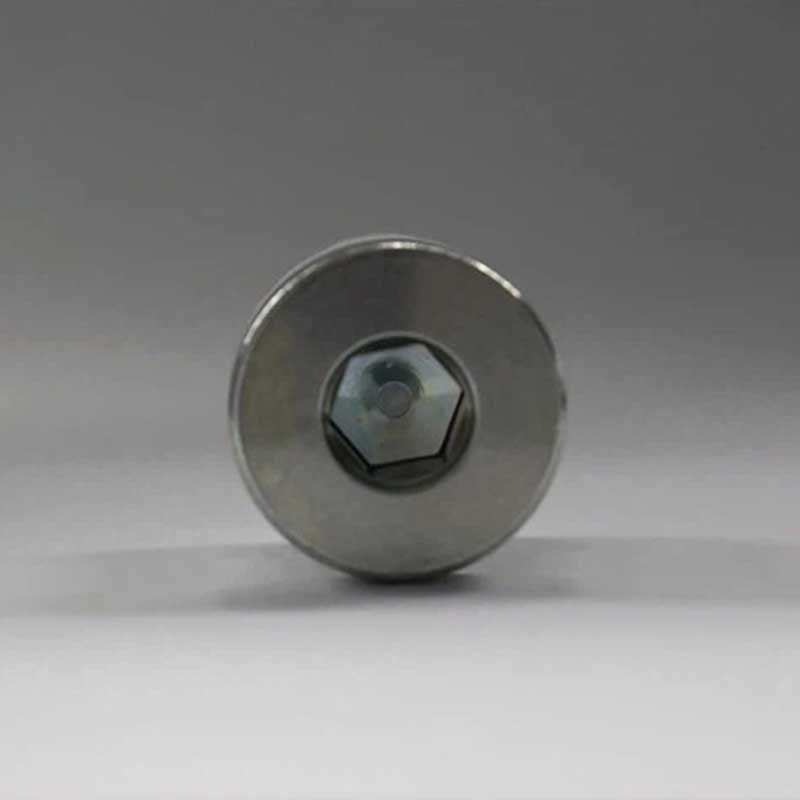

(3) Sześciokątne gniazdo napędu

Znajduje się na główce pustej wtyczki męskiej BSP z uszczelką uwięzioną i służy do wkładania klucza sześciokątnego w celu montażu i demontażu. Taka konstrukcja umożliwia pracę nawet w niewielkich przestrzeniach.

(4) Gwint zewnętrzny BSP

Gwint jest standardowym gwintem British Standard Pipe (BSP), używanym do dokładnego dopasowania do wewnętrznego gwintu przyłącza hydraulicznego. W zależności od standardu może to być BSPP (gwint równoległy) lub BSPT (gwint stożkowy).

(5) Opcjonalne akcesoria niemetalowe

Wielu producentów zapewnia plastikowe osłony ochronne na części gwintowane podczas transportu produktów, aby zapobiec uszkodzeniom fizycznym lub zanieczyszczeniu podczas transportu i przechowywania.

Kluczowe cechy konstrukcyjne

Dwa mechanizmy uszczelniające męskiej zatyczki typu Captive Seal Hollow Plug BSP stały się jego kluczowymi cechami konstrukcyjnymi. Te dwa mechanizmy uszczelniające zapewniają, że nakrętka może zmaksymalizować swoją funkcjonalność podczas użytkowania.

【1】 Mechanizm uszczelniający zapobiegający odłączeniu

(1) Ograniczenie fizyczne: Pierścień uszczelniający (taki jak O-ring) jest wkładany w specjalnie precyzyjnie zaprojektowany pierścieniowy rowek na końcu pustej zatyczki męskiej BSP z uszczelką Captive Seal lub na kołnierzu wału. To nie tylko bezpiecznie mocuje pierścień uszczelniający, ale także pozwala na wytworzenie niezbędnego ściskania w celu utworzenia skutecznego uszczelnienia.

(2) Struktura kompozytowa: W przypadku niektórych kompozytowych uszczelek metalowa rama może być mechanicznie połączona z korpusem śruby, aby zapewnić, że uszczelka zawsze pozostanie we właściwej pozycji.

【2】Typ gwintu BSP

(1) BSPP (gwint G): Odnosi się to do gwintu, w którym sam gwint jest równoległy i nie ma właściwości uszczelniających. Aby osiągnąć uszczelnienie, musi polegać na uszczelnieniu powierzchni czołowej.

(2) BSPT (gwint R): Odnosi się to do gwintu ze stożkiem. Zasada uszczelniania jest osiągnięta poprzez ścisłe połączenie wewnętrznego i zewnętrznego stożkowego gwintu, aby uzyskać uszczelnienie metal-metal.
