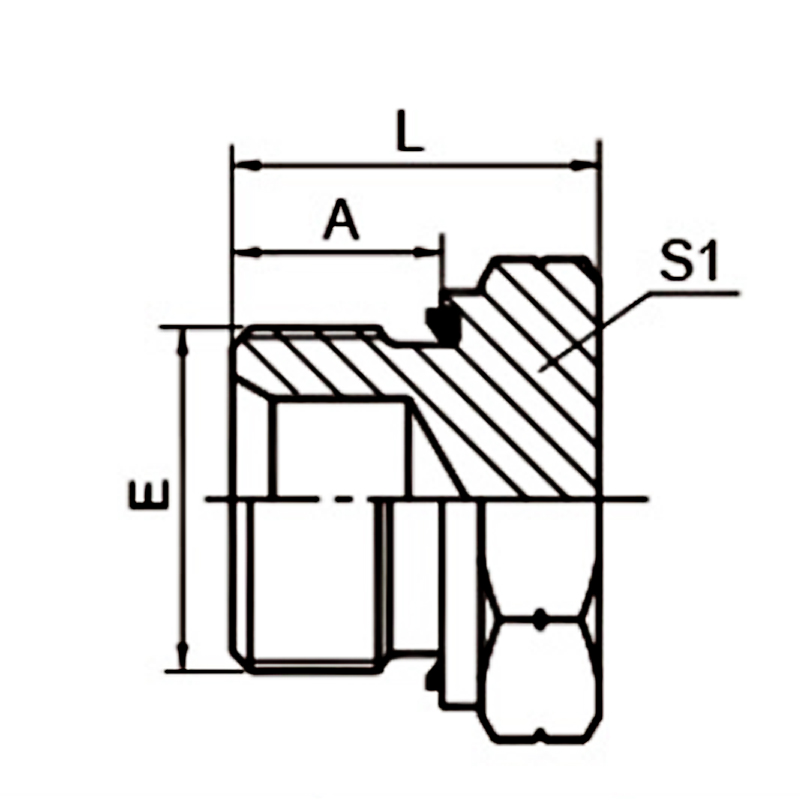

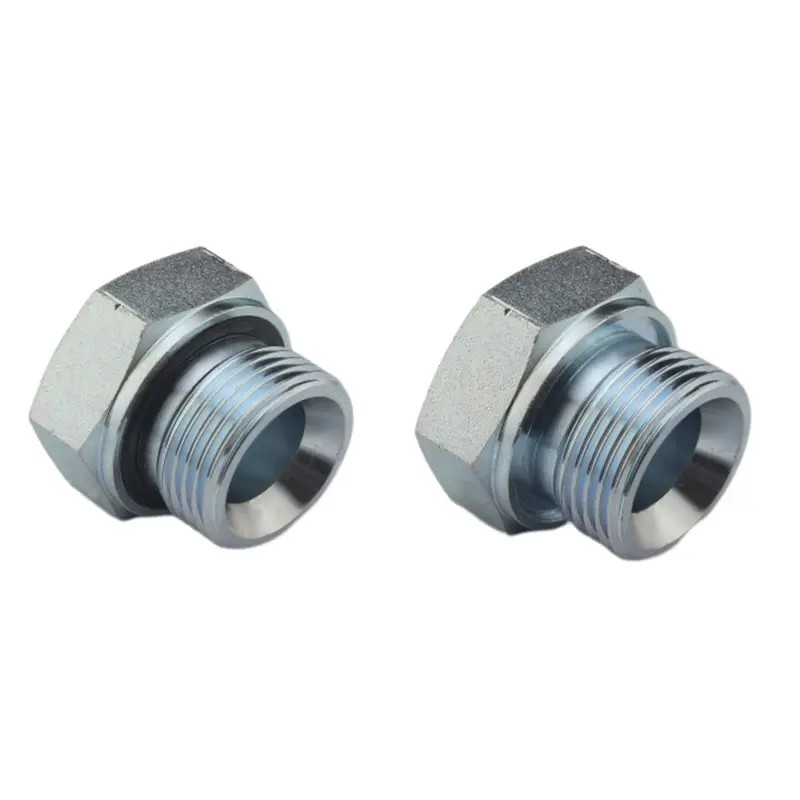

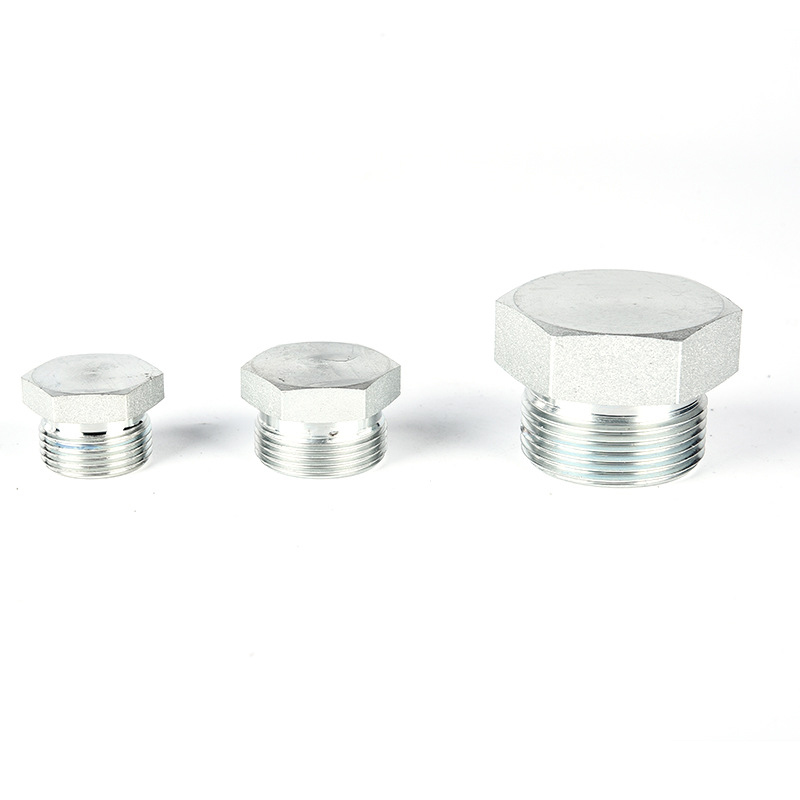

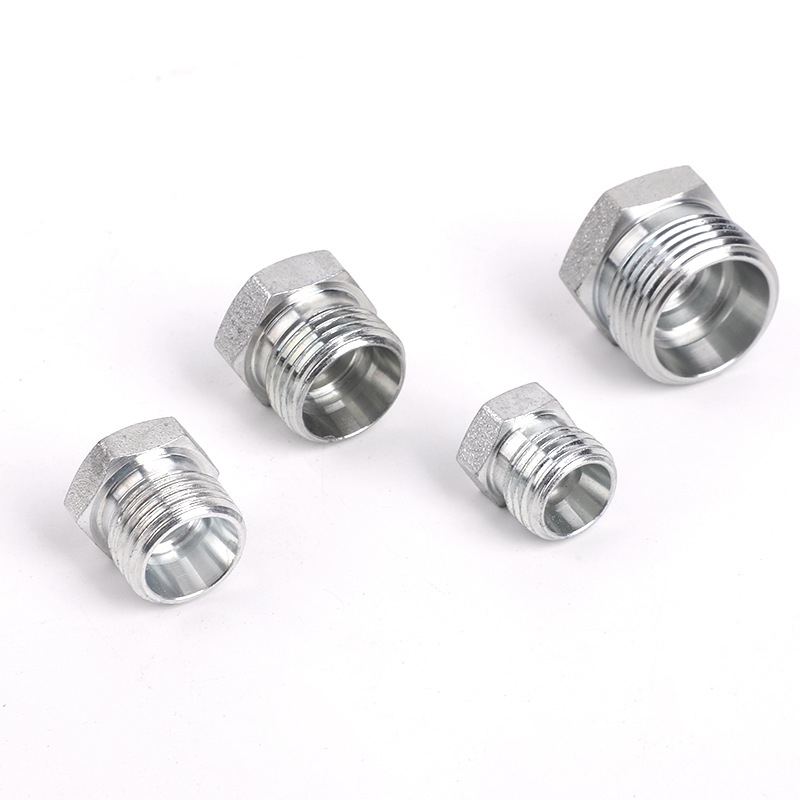

Złącze rurowe hydrauliczne męskie BSP z uszczelką uwięzioną

Materiał łącznika rurowego hydraulicznego z uszczelką męską BSP składa się głównie z dwóch części: korpusu wtyczki i pierścienia uszczelniającego.

【1】Materiał korpusu zakrętki

(1) Stal węglowa

Najczęściej stosowany, o dużej wytrzymałości i rozsądnej cenie. Powierzchnia jest zwykle poddawana cynkowaniu lub niklowaniu, aby zapobiec rdzy.

Środowisko pracy: Ogólne układy hydrauliczne, maszyny budowlane, urządzenia przemysłowe.

(2) Stal nierdzewna 304 / 316L

Odporny na korozję, nie rdzewieje. 316L jest bardziej odporny na mgłę solną i chemikalia niż 304.

Środowisko pracy: środowisko morskie, przemysł chemiczny, żywność i medycyna, wilgotne miejsca na zewnątrz.

(3) Mosiądz

Wodoodporny i odporny na działanie powietrza, ale o mniejszej wytrzymałości niż stal.

Środowisko pracy: instalacje wodne, pneumatyczne niskociśnieniowe, obiegi chłodnicze.

【2】Pieczęć w niewoli

Pierścień uszczelniający to pierścień typu O-ring zamocowany w rowku na powierzchni czołowej męskiej złączki rurowej hydraulicznej z uszczelką wewnętrzną BSP. Powszechnie stosowane materiały to:

（1）NBR

Temperatura pracy: -40°C ~ +120°C

Charakterystyka: Najbardziej uniwersalny, odporny na olej mineralny i hydrauliczny, a przy tym niedrogi.

（2）FKM

Temperatura pracy: -15°C ~ +200°C

Cechy: Odporny na wysokie temperatury, odporny na chemikalia, odporny na starzenie, z nieco wyższą ceną.

Jak wybrać materiał?

Wybierając materiał na łącznik rurowy hydrauliczny z uszczelką męską BSP, należy wziąć pod uwagę cztery czynniki: czynnik roboczy, temperaturę, korozyjność środowiska i ciśnienie.

(1) Medium robocze

Na przykład mineralny olej hydrauliczny i olej smarowy. Materiałem jest stal węglowa ocynkowana i połączona z pierścieniami uszczelniającymi NBR.

Jeśli jest to woda lub powietrze pod niskim ciśnieniem, odpowiedni jest mosiądz lub stal nierdzewna 304 wraz z pierścieniami uszczelniającymi NBR.

（2） Temperatura

Temperatura pracy wynosi od -40°C do +120°C. Pierścień uszczelniający NBR jest uniwersalny i stosunkowo niedrogi.

Jeśli temperatura pracy wynosi -15°C do +200°C, pierścień uszczelniający FKM jest bardziej odporny na wysokie temperatury, ale jest droższy.

Gdy temperatura robocza przekracza 200°C, należy zastosować specjalne uszczelnienia męskiego złącza rurowego z uszczelką BSP (takie jak uszczelki silikonowe lub metalowe).

(3) Środowisko operacyjne

Do środowisk wewnętrznych i suchych wybierz stal węglową ocynkowaną. W wilgotnych warunkach zewnętrznych powierzchnię stali węglowej można pokryć cynkiem żółtym, cynkiem czarnym lub niklem.

W środowiskach o dużej zawartości mgły solnej i przybrzeżnych bardziej odpowiednim wyborem jest stal nierdzewna.

(4) Ciśnienie

Standardowy układ hydrauliczny (≤ 250 bar): Stal węglowa, stal nierdzewna, mosiądz

Wysokie ciśnienie (350 - 400 bar): Stal węglowa lub stal nierdzewna, ale mosiądz nie jest odpowiedni.

Ultrawysokie ciśnienie (630 barów): Musi być wykonane ze stali węglowej o wysokiej wytrzymałości
