Śruby z łbem kwadratowym, metryczne, ze stali węglowej

Metryczne śruby z łbem kwadratowym ze stali węglowej, powszechnie stosowane w budownictwie, obróbce drewna i starszych maszynach, oferują estetykę vintage lub o dużej wytrzymałości. Dla Xiaoguo® – doświadczonego dostawcy elementów złącznych – niezmienna jakość produktów takich śrub jest kluczowym zobowiązaniem.

Model:ASME/ANSI B18.2.1-1-1972

Wyślij zapytanie

Opis produktu

To, jak dobrze wytrzymują śruby z łbem kwadratowym metrycznym ze stali węglowej, zależy głównie od gatunku materiału. Typowe gatunki stali węglowej to 4,6 (mogą wytrzymać co najmniej 400 MPa przy ciągnięciu), 5,6 (500 MPa), 8,8 (800 MPa), 10,9 (1000 MPa) i 12,9 (1200 MPa).

Popularne stale nierdzewne, takie jak A2-304 i A4-316, mają bardzo praktyczną cechę - niełatwo je rdzewieć. Mają jednak małe ograniczenie, a mianowicie to, że siła rozciągająca, jaką mogą wytrzymać, na ogół nie jest zbyt duża, zwykle mieści się w przedziale od 500 do 700 MPa. Wyższej jakości metryczne śruby z łbem kwadratowym (8.8 i nowsze) są poddawane obróbce cieplnej w celu zwiększenia ich wytrzymałości.

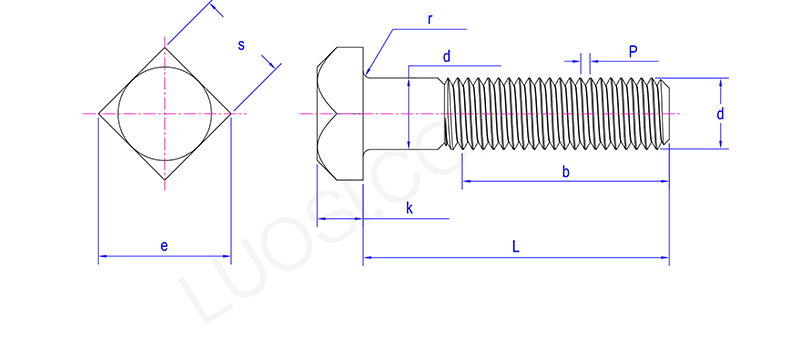

Parametry produktu

pon	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|14\|20	8\|12\|20	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds maks	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s maks	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1.875	2.062	2.25
min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e maks	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k maks	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r maks	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Szczegóły produktu

Do montażu śrub z łbem kwadratowym metrycznym ze stali węglowej potrzebne są klucze płaskie, klucze nastawne odpowiedniego rozmiaru lub specjalne nasadki kwadratowe. Dokręcenie ich wystarczająco mocno, ale nie za bardzo, ma znaczenie — należy przestrzegać sugerowanych momentów dokręcania. Zależy to od średnicy śruby, gatunku materiału, skoku gwintu i tego, czy jest smarowana.

Scenariusz operacji inżynieryjnych (dodatkowe szczegóły) Jeśli połączenie nie zostanie dokręcone zgodnie ze standardowym momentem obrotowym (lub „jeśli stopień dokręcenia nie jest zgodny z normą”), połączenie prawdopodobnie później się poluzuje, co będzie wymagało wtórnej kontroli i wzmocnienia. Kiedy moment dokręcania śruby przekracza określoną wartość, łatwo jest spowodować plastyczne rozciągnięcie lub bezpośrednie złamanie śruby. Aby zapewnić stabilność połączenia i zapobiec uszkodzeniu śruby, należy ściśle przestrzegać wytycznych dotyczących momentu obrotowego wydanych przez producenta lub dział inżynieryjny.

Często zadawane pytania

P: Jaki rozmiar klucza jest wymagany do montażu śrub z łbem kwadratowym metrycznym ze stali węglowej? Czy jest taki sam jak rozmiar gwintu?

Odp.: Rozmiar klucza (szerokość płaskich części) dla metrycznych śrub z łbem kwadratowym ze stali węglowej jest większy niż średnica gwintu. Na przykład metryczną śrubę z łbem kwadratowym, taką jak M12, można zwykle dokręcić kluczem 19 mm. Ale nie używaj go bezpośrednio. Przed zamontowaniem i dokręceniem śruby należy najpierw zapoznać się z tabelą rozmiarów śruby i znaleźć odpowiedni klucz.
