Śruba z łbem kwadratowym klasy 5

Zaawansowane śruby z łbem kwadratowym klasy 5 firmy Xiaoguo® nie wymagają specjalnych kluczy. Zamiast tego można używać zwykłych kluczy płaskich, kluczy nastawnych i kluczy gwiazdowych. Można je łatwo uzyskać w miejscu konserwacji. Zmniejsza to koszty zakupu narzędzi i zwiększa efektywność pracy.

Wyślij zapytanie

Opis produktu

Charakterystyka materiału

Właściwości materiału rdzenia śruby z łbem kwadratowym klasy 5 można podsumować jako:

(1) Materiał podstawowy: stal średniowęglowa o zawartości węgla od 0,28% do 0,55%.

(2) Warunki obróbki cieplnej: Musi zostać poddane hartowaniu, a następnie odpuszczaniu, aby spełnić wymagania mechaniczne określone w normach.

(3) Stopień wytrzymałości: Wytrzymałość na rozciąganie 120 000 psi (około 827 MPa).

(4) Zaleta wytrzymałości: w porównaniu do klasy 8 ma wyższy współczynnik wydłużenia i lepszą nośność na siłę ścinającą.

(5) Elastyczność: Norma SAE J429 nie określa konkretnego gatunku stopu. Pozwala na zastosowanie różnych materiałów takich jak 1038, 1040, 35K, 40Cr itp., o ile skład chemiczny i właściwości mechaniczne spełniają wymagania.

(6) Obowiązujące specyfikacje: zakres średnic od 1/4" do 1-1/2". W przypadku średnic wykraczających poza ten zakres należy zapoznać się z alternatywnymi normami, takimi jak ASTM A449.

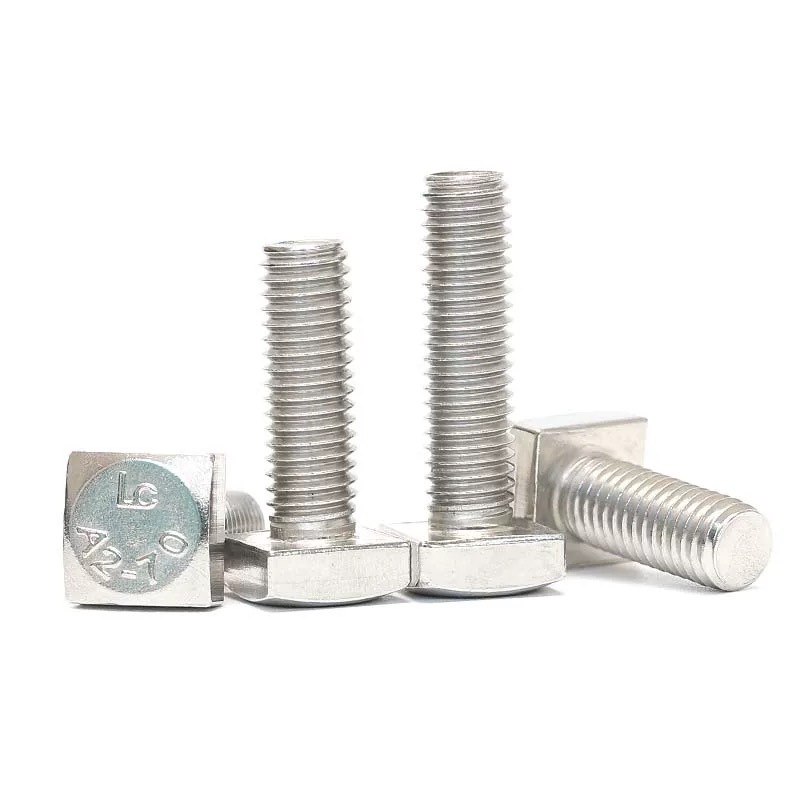

Grade 5 Square Head Bolt

Skład materiału

Śruba z łbem kwadratowym klasy 5 wykonana jest ze stali średniowęglowej i poddawana procesom hartowania i odpuszczania, uzyskując optymalną równowagę wytrzymałości i wytrzymałości. Zawartość każdego elementu jest następująca:

Wskaźniki składu chemicznego	Wymagania dotyczące treści
Węgiel (C)	0,28% - 0,55%
Fosfor (P)	≤ 0,030%
Siarka (S)	≤ 0,050%

Porównanie klas

Śruby z łbem kwadratowym klasy 5 są klasyfikowane jako klasy średniej i wysokiej wytrzymałości. Osiągają idealną równowagę pomiędzy wytrzymałością, wytrzymałością i kosztem. W porównaniu do klasy 2 oferują wyższą wytrzymałość; w porównaniu do klasy 8 charakteryzują się lepszą ciągliwością i wytrzymałością na siły ścinające, dzięki czemu nadają się do większości średnich i ciężkich zastosowań przemysłowych. Aby zapewnić jaśniejsze zrozumienie, możesz zapoznać się z treścią poniższej tabeli.

Charakterystyka	Klasa 5	Stopień 2	Klasa 8
Wytrzymałość na rozciąganie	120 000 psi	74 000 psi	150 000 psi
Tworzywo	Stal średniowęglowa	Stal niskowęglowa/stal średniowęglowa	Stal stopowa średniowęglowa
Oznaczenie głowy	3 linie promieniowe	Brak oznakowania	6 linii promieniowych
Scenariusze zastosowań	Przemysł średniociężki	Ogólny, lekki sprzęt stały	Ekstremalnie duże obciążenie/Kluczowe elementy bezpieczeństwa
Elastyczność	Średni	Wysoki	Niski
Cena	Średni	Niski	Wysoki
Nośność siły ścinającej	Dobry (łatwiejszy do odkształcenia i pochłaniania energii)	Przeciętny	Słaby (bardziej kruchy)

Kluczowa zaleta

(1) Średnio wysoka wytrzymałość: Wytrzymałość na rozciąganie śruby z łbem kwadratowym klasy 5 osiąga 120 000 psi, co pozwala wytrzymać średnie i duże obciążenia, czyli o 62% większą niż wytrzymałość klasy 2.

(2) Doskonała odporność na ścinanie: w porównaniu do klasy 8, można ją dostosować do innej formy, dzięki czemu jest bardziej odpowiednia do zastosowań wymagających siły ścinającej.

(3) Możliwość dostosowania do trudnych warunków: Kwadratowa główka może nadal skutecznie działać w trudnych warunkach pracy, takich jak plamy oleju, błoto i ograniczona widoczność.

(4) Instalacja jest wygodna: można używać zwykłych kluczy płaskich, kluczy nastawnych i kluczy gwiazdowych bez konieczności stosowania specjalnych narzędzi.

(5) Wysoka opłacalność: Osiągnij optymalną równowagę pomiędzy wytrzymałością i kosztami pomiędzy klasą 2 a klasą 8

(6) Szeroko stosowane w różnych gałęziach przemysłu: obejmujące górnictwo, kolejnictwo, rolnictwo, petrochemię, konstrukcje stalowe i inne główne sektory przemysłu

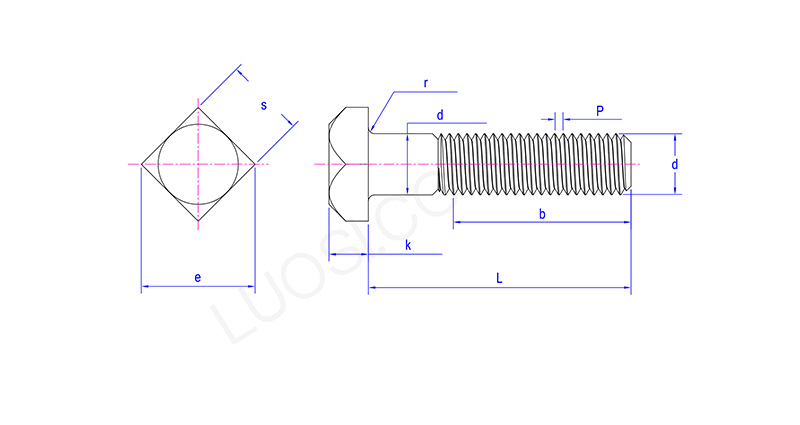

Grade 5 Square Head Bolt

pon	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds maks	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s maks	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e maks	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k maks	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r maks	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
