Pierścienie zatrzaskowe z okrągłym drutem zabezpieczającym

Pierścienie zatrzaskowe z okrągłym drutem zabezpieczającym produkowane w fabryce Xiaoguo® są precyzyjnie kontrolowane pod względem tolerancji rozmiaru, ściśle przylegając do odpowiednich okrągłych otworów i szczelin, zapewniając bardziej stabilną pracę.

Wyślij zapytanie

Opis produktu

Poniżej znajduje się wprowadzenie do zasady działania okrągłych pierścieni osadczych z drutu zabezpieczającego.

1. Fundament strukturalny

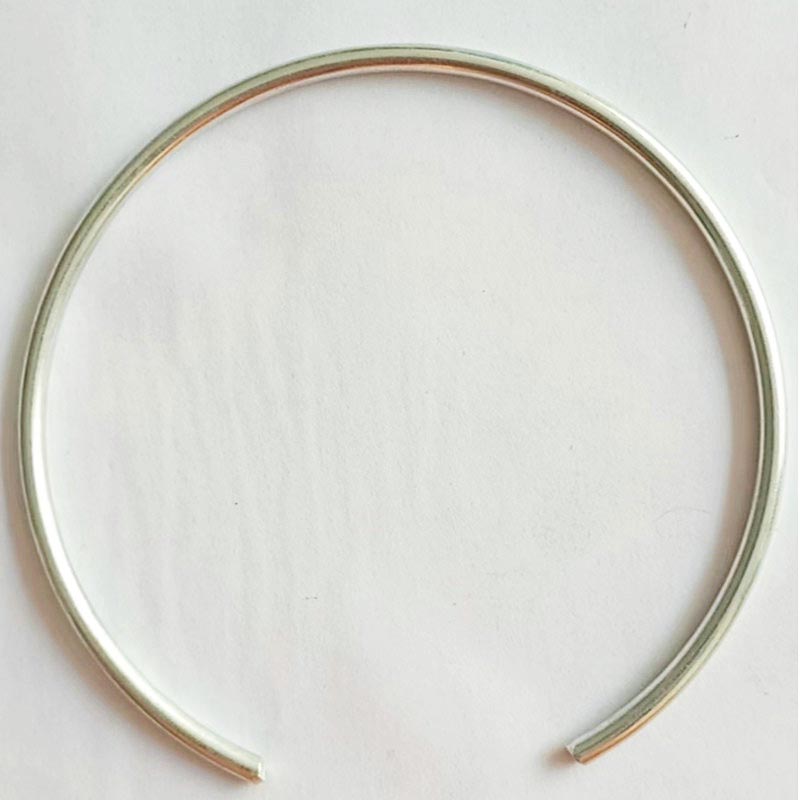

Pierścienie zatrzaskowe z okrągłym drutem zabezpieczającym powstają poprzez nawinięcie okrągłego drutu ze stali sprężynowej w okrągły pierścień z otworem.

W stanie swobodnym jego średnica zewnętrzna jest nieco większa niż średnica docelowego otworu montażowego. Ponieważ przekrój jest okrągły, cały pierścień nie ma ostrych krawędzi, dzięki czemu nie zarysuje ścianki otworu ani współpracujących części podczas montażu lub użytkowania.

Circlip Round Wire Snap Rings

2. Proces instalacji

Kompres

Użyj szczypiec nasadowych, aby chwycić oba końce otworu i przyłożyć siłę, aby ścisnąć szczypce. W tym momencie okrągłe pierścienie zatrzaskowe z drutu zabezpieczającego są ściskane promieniowo, ich średnica zewnętrzna staje się mniejsza i przekształca się w okrągły pierścień mniejszy niż średnica otworu montażowego.

Włóż do otworu

W stanie ściśniętym włożyć pierścień ustalający w całości do otworu i wcisnąć go do wstępnie obrobionego okrągłego rowka.

Uwolnienie

Zwolnij zacisk blokujący. Pierścień ustalający traci siłę zewnętrzną i w oparciu o zgromadzoną energię potencjalną sprężystości rozszerza się na zewnątrz.

Ponieważ średnica zewnętrzna w stanie swobodnym jest większa niż średnica otworu, pierścień ustalający będzie ściśle przylegał do dna rowka i nie będzie można go wyciągnąć z otworu.

Zakończenie pozycjonowania

Po włożeniu pierścienia ustalającego w rowek, wewnątrz otworu tworzy się gładka pierścieniowa powierzchnia stopnia. Część, która ma być umieszczona, powinna być ściśle przymocowana do tego stopnia, tak aby była ograniczona do pewnego położenia osiowego w otworze i nie mogła się wysunąć na zewnątrz.

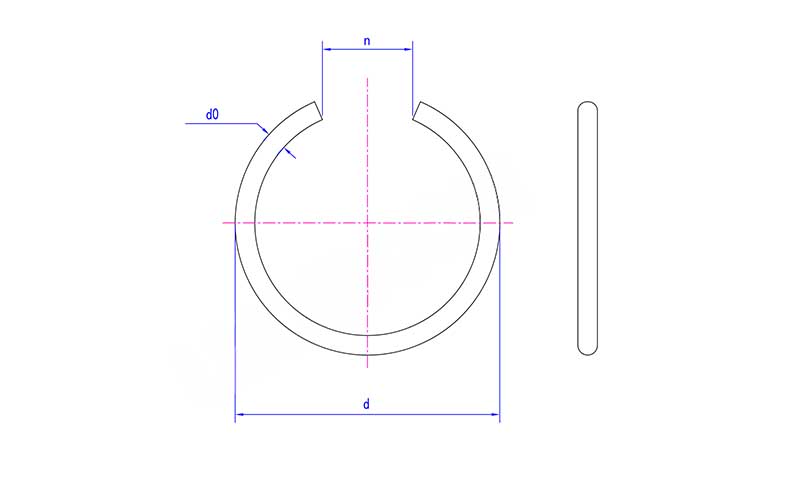

Circlip Round Wire Snap Rings

pon	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
dmaks	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

3. Podział podstawowych zasad działania

Stan swobodny: średnica zewnętrzna > średnica otworu, nie można go bezpośrednio włożyć do otworu

Stan ściśnięty: średnica zewnętrzna < średnica otworu (wykorzystując odkształcenie sprężyste), sprężyna blokująca przykłada siłę, średnica maleje

Włóż do szczeliny: utrzymuj stan skompresowany i wyślij do pozycji rowka

Po zwolnieniu stan roboczy: Średnica zewnętrzna powraca > Średnica otworu (ograniczona przez ściankę rowka), elastyczna siła przywracająca przekształca się w ciśnienie promieniowe, powodując ścisłe przyleganie pierścieni osadczych z drutu okrągłego zabezpieczającego do dna rowka
