Wały z pierścieniami osadczymi z drutu okrągłego

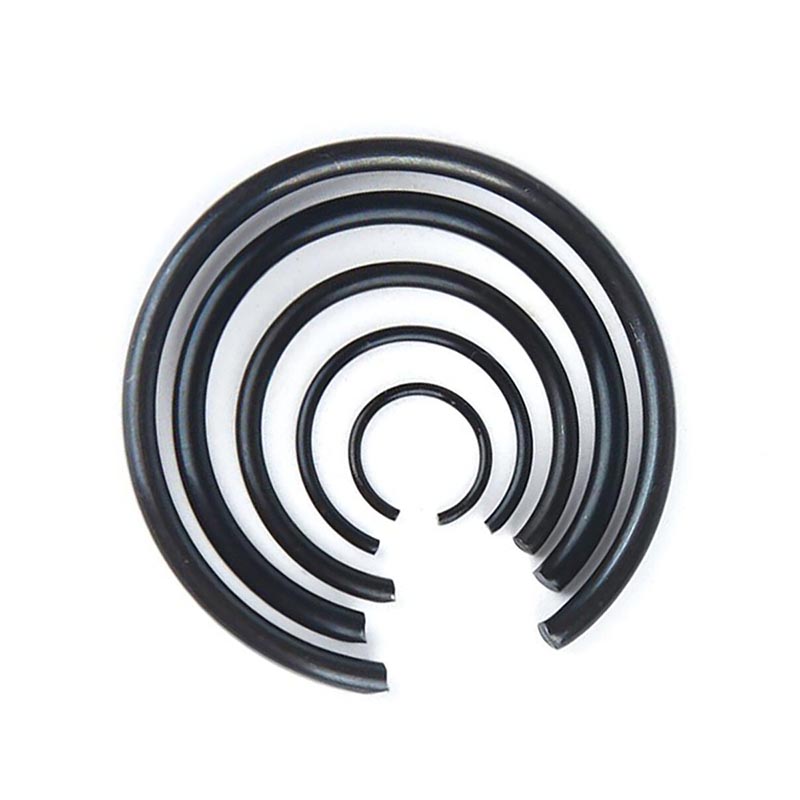

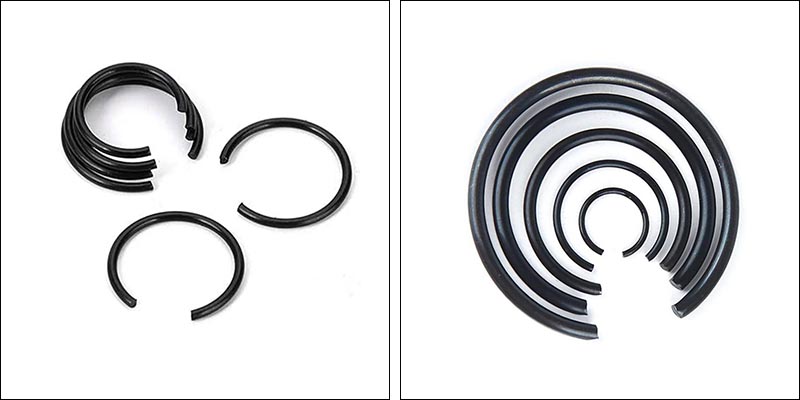

Pierścienie zatrzaskowe z drutu okrągłego Wały są rodzajem łącznika pozycjonującego osiowo o prostej konstrukcji, niskim koszcie i łatwej instalacji. Wykonywane są poprzez nawijanie i cięcie drutów ze stali sprężynowej o przekroju okrągłym, a ich kształt to pierścień w kształcie litery C z otworem. Wykorzystując swoją własną elastyczność, mogą pasować do półokrągłych rowków na wale, tworząc „ramię” do mocowania elementów, takich jak łożyska i koła zębate, zapobiegając ich osiowemu przemieszczaniu się na wale.

Struktura rdzenia i zasada instalacji

Opierając się na odkształceniu sprężystym, wały pierścieni osadczych z drutu okrągłego o średnicy zewnętrznej większej niż średnica wału, po zamontowaniu rozszerzą się, dopasowując się do półokrągłego rowka w górnej części wału i całkowicie odbijając się do dna rowka po zwolnieniu, aby zapewnić zamocowanie.

Typ otwarcia

Dzieli się na dwa typy: jeden z otworem narzędziowym (który można zamontować i zdemontować za pomocą szczypiec blokujących) oraz drugi bez otworu (w celu ułatwienia montażu zwykle na końcu pozostawia się określony kąt cięcia dociskowego).

Kształt przekroju

Zastosowanie drutu okrągłego ostro kontrastuje z pierścieniami ustalającymi o przekroju kwadratowym/prostokątnym utworzonymi przez tłoczenie.

Zalety produktu

Biorąc pod uwagę cechy konstrukcyjne wałów z pierścieniami osadczymi z drutu okrągłego, wykazano następujące podstawowe zalety i cechy:

Wysoki stosunek jakości do ceny

Wały z pierścieniami zatrzaskowymi z drutu okrągłego są wykonane z drutu stalowego jako surowca, który prawie nie generuje odpadów krawędziowych ani narożnikowych. Pozwala to uniknąć wysokich kosztów form i jest opcją ekonomiczną i wydajną.

Łatwa instalacja

Montaż i demontaż można zwykle wykonać za pomocą standardowych szczypiec blokujących, co pomaga zwiększyć efektywność montażu i konserwacji.

 Kompaktowa przestrzeń

Ma zwartą konstrukcję i nie zajmuje dużo miejsca na wale ani wewnątrz otworu. Dzięki temu dobrze sprawdza się w ciasnych miejscach, gdzie przestrzeń jest ograniczona.

 Charakterystyka nośna

Siła ciągu, jaką może wytrzymać, jest zwykle mniejsza niż w przypadku typów o przekroju kołowym lub prostokątnym. Dlatego bardziej nadaje się do lekkich i średnich obciążeń.

Wybór materiału

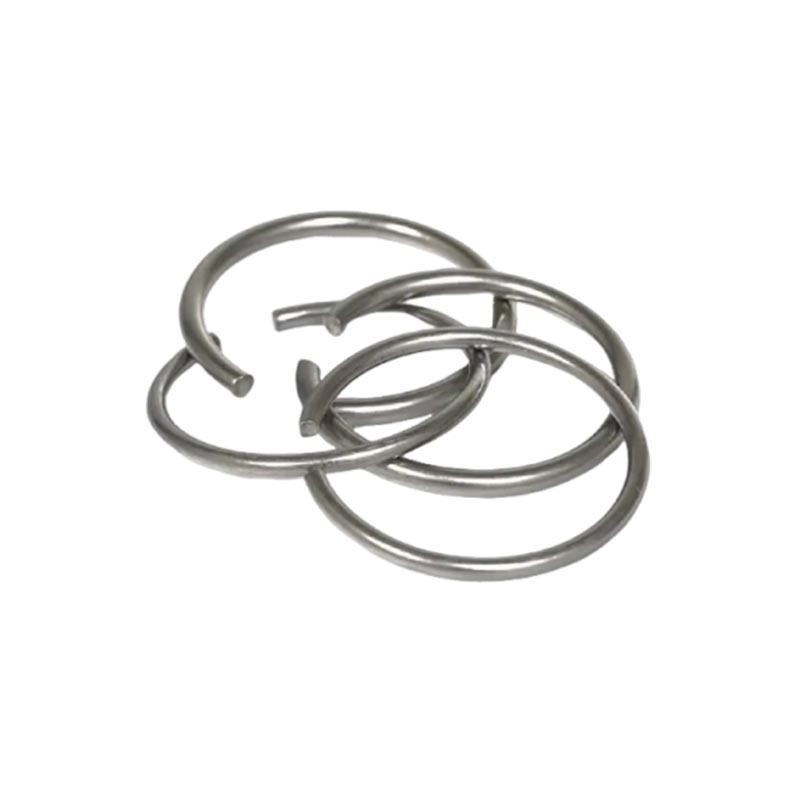

Okrągłe pierścienie osadcze z drutu Wały zwykle wykonane ze stali sprężynowej lub stali nierdzewnej. Możesz także wybrać wykończenie powierzchni, takie jak czarny tlenek lub fosforanowanie, aby zapewnić im pewną ochronę przed rdzą.

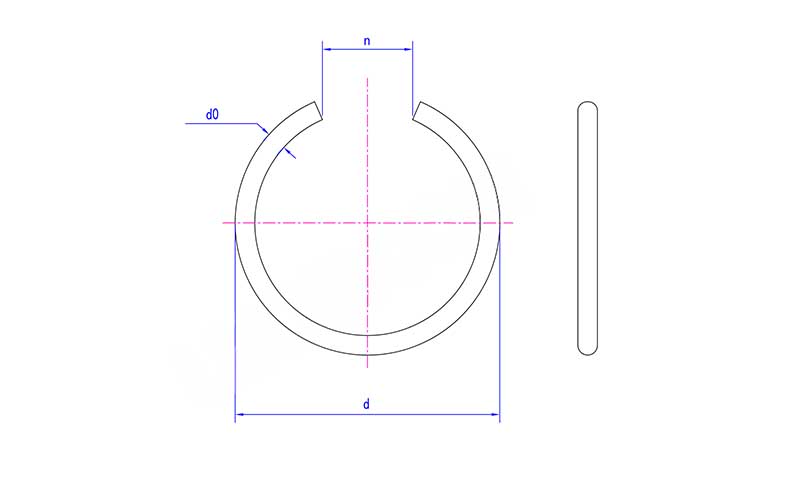

pon	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
dmaks	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
