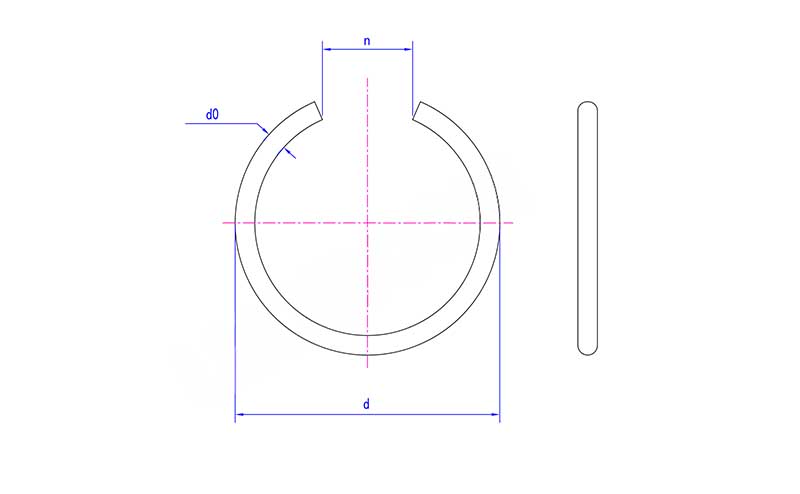

Wewnętrzne pierścienie osadcze DIN 7993

Regularność wewnętrznych pierścieni zatrzaskowych DIN 7993 ma na celu ułatwienie odniesienia się do techników-inżynierów. Kluczową kwestią jest przedłużenie żywotności produktu i zmniejszenie kosztów wymiany.

1.Oględziny wizualne (przy użyciu szkła powiększającego)

Do sprawdzenia powierzchni wewnętrznych pierścieni osadczych DIN 7993 należy użyć szkła powiększającego o powiększeniu 10x lub większym. Zwróć szczególną uwagę na obszary, w których występuje koncentracja naprężeń. Wygląd zapięcia powinien być jednolity i nieskazitelny.

Pęknięcie: Dopuszczalna głębokość pęknięcia ≤ 0,02 mm

Zadrapania: Poważne zadrapania są klasyfikowane jako niekwalifikowane.

Korozja: Jeśli pojawi się czerwona rdza, oznacza to, że zabezpieczenie antykorozyjne zawiodło. Element należy natychmiast wymienić.

2. Kontrola deformacji i płaskości

Skręt: Umieść wewnętrzne pierścienie zatrzaskowe DIN 7993 na płaskiej powierzchni i sprawdź, czy nie ma żadnych płaskich wypaczeń. Powinno być płaskie i nie powinno być widocznych odkształceń.

Trwałe odkształcenie: Zapięcie utraciło swój pierwotny kształt.

Zniekształcenie spiralne: Spowodowane niewłaściwym użyciem narzędzi podczas instalacji, w wyniku czego obiekt utknie i skręci się wokół własnej osi.

3. Kontrola elastyczności i napięcia

Elastyczne tłumienie/utrata napięcia: Wewnętrzne pierścienie zatrzaskowe DIN 7993 nie odbijają się mocno po ściśnięciu lub można zauważyć, że znacznie się trzęsą, gdy są delikatnie wciskane ręką po zainstalowaniu w rowku.

4.Kontrola wymiarów

Odchyłka średnicy zewnętrznej: zakres tolerancji ±0,05 mm

Odchylenie średnicy wewnętrznej: Różne zakresy specyfikacji odpowiadają różnym zakresom twardości.

Luz otworu: Przemieszczenie osiowe nie może przekraczać 0,15 mm.

5.Współpraca przy kontroli rowków

Podczas każdej konserwacji należy również sprawdzić rowki wewnątrz otworów.

Zużycie/wydłużenie rowka: Użyj suwmiarki z noniuszem, aby zmierzyć średnicę rowka i sprawdzić, czy mieści się ona w standardowym zakresie tolerancji.

Uszkodzenie krawędzi rowka: Sprawdź ściany boczne i krawędzie rowka. Jeśli występują zadziory, kołnierze, uszkodzenia spowodowane zgnieceniem lub fazowaniem, odpowiednie części należy odnowić lub wymienić.

Uszkodzenie dna rowka: Na dnie rowka występują zadrapania, korozja lub nagromadzenie materiału.

Blokada przepływu oleju: W pobliżu rowka znajdują się zanieczyszczenia lub ciała obce.

6. Sprawdź koordynację stanu komponentów

Elementy umieszczone przez zaciski będą również wpływać na warunki siły wewnętrznych pierścieni osadczych DIN 7993.

Zużycie powierzchniowe: Powierzchnia czołowa elementu stykającego się z pierścieniem zaciskowym wykazuje nierównomierne zużycie, zużycie schodkowe lub wgniecenie.

Dopasowane skosy/zaokrąglone narożniki na powierzchni czołowej: Jeśli skosy lub zaokrąglone narożniki są zbyt duże, zmniejszy to rzeczywistą efektywną powierzchnię nośną zapięcia.
